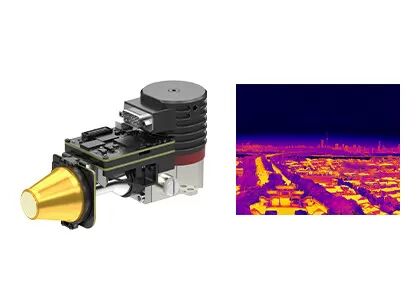

Uzun Menzilli Algılama için MCT MWIR Yüksek Çözünürlüklü Termal Kamera Modülü 1280x1024 / 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 1280x1024 | Piksel aralığı | 12μm |
---|---|---|---|
NETD | ≤20mK | Spektral aralık | 3.7~4.8μm MW |
Boy | 149x58.5x71mm | Kare hızı | 1~100Hz Ayarlanabilir |
Vurgulamak | MWIR Yüksek Çözünürlüklü Termal Kamera Modülü,1280x1024 Yüksek Çözünürlüklü Termal Kamera Modülü |
Uzun Menzilli Algılama için Yüksek Çözünürlüklü 1280x1024 / 12μm MCT MWIR Soğutmalı Kızılötesi Modül
EYAS1212, 1280x1024 formatları 12μm aralıklı IR FPA'ya dayanan yüksek çözünürlüklü analog-dijital soğutmalı bir kızılötesi modüldür.
Bu AD modülü, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir.Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veri çıkışı sağlar.
Bu nedenle, EYAS1212 AD modülü, OEM müşterilerinin GST C1212M 1280x1024@12μm soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi gerçekleştirmesini, hızlı ikincil geliştirmeye başlamasını ve soğutmalı kızılötesi modüllerin veya komple kızılötesi termal kameraların veya soğutmalı tabanlı sistemlerin geliştirme sürelerini kısaltmasını kolaylaştırır. kızılötesi dedektörler
- Geliştirmesi ve Entegrasyonu Kolay
- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü
- Entegre Yapı, Boyutlar Dedektörle Uyumludur
- 5V Tek besleme
- Yüksek Hızlı Hareketli Hedefi Yakalayabilir
modeli | EYAS1212 |
IR Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12μm |
kriyo soğutucu | RS058F |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (25°C) | ≤6dk |
Optimum NETD (20°C) | ≤20mK |
Çalışma modu | |
Kare hızı | 1~100Hz Ayarlanabilir |
Çalışma modu | Enstantane fotoğraf;ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme |
Elektriksel Özellikler | |
Standart Harici Arayüz | QSH 60pin |
Dijital video | Cameralink: 16bit Ham Veri Çıkışı |
Harici Senkronizasyon | CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon |
İletişim | Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps |
Güç kaynağı | 1 Kanal Görüntüleme Paneli: 5V 1 Kanallı Kriyo Soğutucu: 24V |
Kararlı Güç Tüketimi | 9W |
Boyut (mm) | 149×58,5×71 |
Ağırlık | ≤680g |
Çalışma sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
EYAS1212 termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanan bir yöntemdir.Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımı ile görünür kızılötesi termal görüntüye dönüştürür.Farklı nesneler ve hatta aynı nesnenin farklı bölümleri farklı radyasyon kabiliyetine ve kızılötesi yansıma gücüne sahiptir.
2. Kızılötesi görüntüleme ne için kullanılabilir?
-Gece görüşü
-Arama ve kurtarma
-Tahribatsız muayene
-Epidemi önlemi
-Termografi
-Güvenlik ve izleme
-Yangın söndürme
…
3. Termal görüntüleme modülü nedir?
Bir termal görüntüleme modülü genellikle bir kızılötesi dedektör, kızılötesi lens ve gömülü yazılım ve algoritma içeren donanım elektroniğinden oluşur.Bir termal görüntüleme cihazının minimum birimidir.
