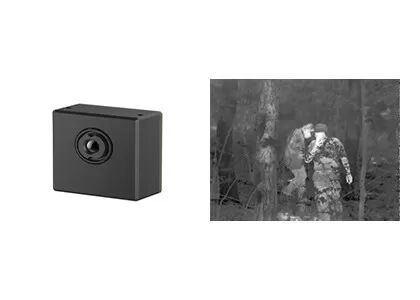

iLC212 Güvenlik Termal Kamerası için Soğutulmamış LWIR Kızılötesi Isı Modülü 256x192
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iLC212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C, T/T |
Ürün ayrıntıları
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| Vurgulamak | Soğutmasız LWIR Kızılötesi Termal Modül,ILC212 Kızılötesi Termal Modül,256x192 Güvenlik Termal Kamera Çekirdeği |
||
Ürün Açıklaması
iLC212 Termal Güvenlik Kamera Modülü
iLC212 Güvenlik Termal Kamerası için Soğutulmamış LWIR 256x192 / 12μm Kızılötesi Isı Modülü
Ürün Tanımı
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Tamamen optimize edilmiş SWaP-C'ye yönelik olan iLC212 termal kamera modülü, boyut konusunda sıkı gereksinimleri olan müşteriler için özel olarak tasarlanmıştır.Güvenlik ve gözetim alanındaki ağırlık ve maliyetMinyatür boyutu, hafif ağırlığı ve çok düşük fiyatı nedeniyle, iLC212 termal çekirdek, müşterilerin düşük fiyat taleplerini büyük ölçüde karşılıyor ve geliştirme süresini ve maliyetlerini kısaltıyor.
iLC212, gizli kameralar, dijital kameralar, kubbe kameraları, kutu kameraları vb. gibi geniş açılı ve yakın menzilli sıcaklık ölçümüne sahip gözetleme kameralarına entegre edilmek için çok uygundur.
Ana Özellikleri
- Tamamen optimize edilmiş SWaP-C uygulaması
- Çeşitli güvenlik ısı kameraları için uygundur.
- Çok çeşitli ısı görüntüleme uygulamaları
- Düşük güç tüketimi
Ürün Özellikleri
| Model | iLC212 |
| IR Detektör Performansı | |
| Malzeme | Soğutulmamış vanadyum oksit |
| Karar | 256×192 |
| Piksel Boyutu | 12 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Görüntü İşleme | |
| Dijital Video | RAW/YUV/BT656; USB2.0 Video İletişimini Destekle; Sıcaklık Ölçümü Destek Parametresi Hattı |
| Dijital kare hızı | 25Hz/30Hz |
| Resim Görüntüsü | Siyah-sıcak/beyaz-sıcak/sahte renk |
| Resim Algoritması | Eşsizlik Düzeltmesi (NUC) 3 boyutlu görüntü gürültüsü azaltma (3DNR) 2D Gürültü Azaltımı (DNS) Dinamik Aralık Sıkıştırma (DRC) EE Geliştirme |
| Başlama Zamanı | ≤3s |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, Temperatur Ölçüm Aralığı Genişletme ve Özelleştirme |
| Sıcaklık ölçüm doğruluğu | ±3°C/±3% (daha büyük değeri alın) @23°C±5°C; sıcaklık ölçüm mesafesi 1,5m'dir |
| Bölgesel sıcaklık ölçümü | Herhangi bir alan sıcaklığı ölçümünü destekle, çıkış alanı maksimum değeri, minimum değeri ve ortalama değeri |
| SDK | Windows / Linux Sürümü, Video Akışı Analizi ve Gri'ye Sıcaklık Dönüşümü |
| Elektrikli arayüz | |
| Dış Arayüz | 30pin_HRS Bağlantısı Güç Girdi Dijital Video RS232-TTL/USB2.0 GPIO vb. |
| İletişim | RS232-TTL/USB2.0 |
| Genişleme bileşeni | VPC Kurulu |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Güç Sistemi | |
| Güç kaynağı | DC 3.3V±0.1V |
| Güç Kaybedilmesi | Sabit durum: 0.70W/3.3V @23±3°C |
| Maddi Mülkiyet | |
| Bağlantılar | Dış Bağlantı Modeli: DF40C-30DP-0.4V (51), (HRS-Erkek) Çiftleşme bağlantısı modeli: DF40C (2.0)-30DS-0.4V (51), (HRS-Kadın) |
| Boyut | 21 mm×21 mm×12,8 mm (3,2 mm lens dahil) |
| Ağırlık | 8.9g±0.5g (3,2 mm lens dahil) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C+70°C |
| Depolama sıcaklığı | -45°C+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| Çarpışma ve titreşim direnci | Çarpışma: Yarım sinüs dalgası, 40g/11ms, 3 eksen, 6 yön Titreme: 5.35grms, 3 eksen |
| Sertifikasyon | RoHS2.0/REACH |
| Lens | |
| İsteğe bağlı lens | 3.2mm/F1.1, HFOV: 55.6±2.8°; Kaplama: AR |
Endüstriyel Uygulamalar
iLC212 termal görüntüleme modülü güvenlik ve izleme alanında uygulanır, Gizli Kamera, Dijital Kamera, Kubbe Kamera, Kutu Kamera vb.
Çeşitli ürün portföyü
Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller de dahil olmak üzere çok çeşitli ürün formatları.
Zengin Ürün Türleri
Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
Olağanüstü Performans
Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik, çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
Kolay Entegre
Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sık Sorulan Sorular
1Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyonu ve termal enerjiyi kullanan bir yöntemdir.Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımıyla görünür kızılötesi termal görüntüye dönüştürür.Farklı nesneler ve hatta aynı nesnenin farklı parçaları farklı radyasyon yeteneğine ve kızılötesi yansıma gücüne sahiptir.
2Kızılötesi görüntüleme ne için kullanılabilir?
- Gece görüşü.
- Arama ve kurtarma
- Yok edici olmayan test.
-Epidemi önleme
- Termografi.
- Güvenlik ve izleme
- Yangın söndürme.
- Evet.
3Termal görüntüleme modülü nedir?
Bir termal görüntüleme modülü genellikle bir kızılötesi dedektör, kızılötesi lens ve yazılım ve algoritma gömülü donanım elektronikten oluşur.
