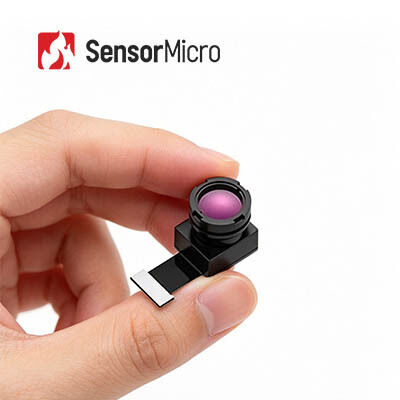

256x192 çözünürlüğü ve 8~14μm spektral aralığı için 12μm piksel pitch ile soğutulmamış LWIR Kızılötesi Termal Modülü

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası TIMO212
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Kare Hızı Termografi: 25Hz, Görüntüleme: 50Hz Çözünürlük 256x192
Çıktı Verileri 14bit Ham Spektral Aralık 8~14μm
Piksel Aralığı 12μm Model Numarası ±2°C / ±%2'den büyük
Vurgulamak

Soğutmasız LWIR Kızılötesi Termal Modül

,

ILC212 Kızılötesi Termal Modül

,

256x192 Güvenlik Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Güvenlik Termal Kamerası için Soğutmasız LWIR Kızılötesi Termal Modül 256x192
Güvenlik Termal Kamerası için Soğutmasız LWIR 256x192 / 12 μm Kızılötesi Termal Modül

TIMO212 soğutmasız IR görüntüleme modülü, 256x192 / 12μm odak düzlemi dizili wafer seviye paketi (WLP) kızılötesi dedektörünü entegre eder ve 8 ila 14μm arasında değişen uzun dalga kızılötesi (LWIR) spektrumunu yakalayabilir.

Tamamen optimize edilmiş SWaP-C'ye yönelik olan TIMO212 termal kamera modülü, güvenlik ve gözetim alanında boyut, ağırlık ve maliyet konusunda katı gereksinimleri olan müşteriler için özel olarak tasarlanmıştır. Minyatür boyutu, hafifliği ve çok düşük fiyatı nedeniyle TIMO212 termal çekirdeği, müşterilerin düşük fiyat taleplerini büyük ölçüde karşılar ve geliştirme süresini ve maliyetlerini kısaltır.

TIMO212, Akıllı Güvenlik, AloT, Gece Gözlemi, Aletler ve Ölçüm Cihazları ve Makine Görüşü gibi uygulamalara entegre edilmeye çok uygundur.

Ana Özellikler
  • Üstün SWaP-C Optimizasyonuna Sahip Ultra Minyatür Modül
    • Plaka seviyesinde paketlenmiş dedektör + plaka seviyesi optikler + mikro elektromanyetik valf kapağı
    • Maksimum maliyet verimliliğiyle temel termal görüntüleme işlevselliği sağlayan en küçük kızılötesi termal modül
    • Minyatür cihazlara entegrasyon için ideal olan kompakt boyut, hafiflik ve düşük güç tüketimi
  • Esnek Optik Seçenekler, Doğru Sıcaklık Ölçümü
    • Farklı uygulama ihtiyaçlarını karşılamak için geniş açı ve telefoto dahil olmak üzere birden fazla lens seçeneği mevcuttur
    • ±2°C'ye kadar doğrulukla yüksek hassasiyetli sıcaklık ölçümü; hem bölgesel hem de tam çerçeve sıcaklık izlemeyi destekler
  • Kolay Entegrasyon, Hızlı Geliştirme
    • Çeşitli gömülü platformlarla uyumlu DVP görüntü arayüzünü destekler
    • RoHS 2.0 çevre standartlarıyla uyumlu
Ürün Özellikleri
Modeli TIMO212
Çözünürlük 256×192
Piksel Boyutu 12μm
Spektral Tepki 8-14μm
Odak Modu Ücretsiz Odaklanma
Objektif (HFOV/FL) 17,5°/10 mm | 25°/7 mm | 56°/3,2 mm | 90°/2,1 mm
Ağırlık (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4
Boyut (mm, FPC olmadan) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
PIN sayısı 40 PIN
Çıkış Verileri 14bit Ham
Kare Hızı Termografi: 25Hz, Görüntüleme: 50Hz
Sıcaklık Ölçüm Aralığı -20°C~+550°C (-20°C~+150°C | +100°C~550°C)
Sıcaklık Ölçümü Doğruluğu ±2°C / ±%2'den büyük
Çalışma Sıcaklığı -20°C~+60°C
Nem %5~%85
Depolama Sıcaklığı -45°~+85°
Sertifikasyon RoHS 2.0 / Erişim
Endüstriyel Uygulamalar

iLC212 termal görüntüleme modülü Akıllı Güvenlik, AloT, Gece Gözlemi, Aletler ve Ölçüm Cihazları, Makine Görüşü vb. alanlarda uygulanır.

Ürün Avantajları
  • Çeşitli Ürün Portföyü:Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.
  • Zengin Ürün Çeşitliliği:Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçeneği kombinasyonları, çeşitli uygulamalar için daha fazla esneklik sağlar.
  • Üstün Performans:Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik; çok çeşitli çevresel zorluklar altında performans gösterecek şekilde tasarlanmıştır.
  • Kolay Entegrasyon:Çoklu arayüz seçenekleri entegrasyonu basit hale getirir ve birden fazla uygulama alanında hızlı gelişime olanak tanır.
Sıkça Sorulan Sorular
  • Kızılötesi termal görüntüleme nedir?
    Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiden yararlanan bir yöntemdir. Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımı ile görünür kızılötesi termal görüntülere dönüştürür. Farklı nesneler ve hatta aynı nesnenin farklı parçaları farklı radyasyon kabiliyetine ve kızılötesi yansıma gücüne sahiptir.
  • Kızılötesi görüntüleme ne için kullanılabilir?
    Gece görüşü, Arama ve kurtarma, Tahribatsız test, Salgın önleme, Termografi, Güvenlik ve izleme, Yangınla Mücadele ve daha fazlası.
  • Termal görüntüleme modülü nedir?
    Bir termal görüntüleme modülü genellikle bir kızılötesi dedektör, kızılötesi lens ve yazılım ve algoritmanın gömülü olduğu donanım elektroniğinden oluşur. Bir termal görüntüleme cihazının minimum birimidir.
