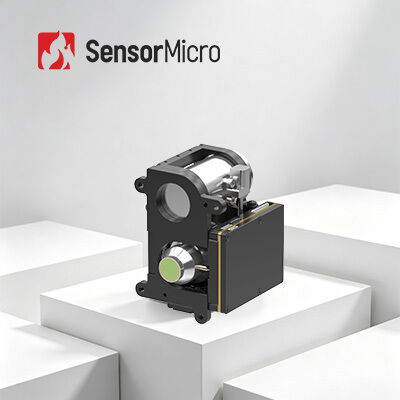

1280×1024 çözünürlük 7.5μm piksel boyutu Uzun menzilli algılama için yüksek hassasiyetli soğutulmuş kamera modülü

  • 1280×1024 Resolution 7.5μm Pixel Size High Sensitivity Cooled Camera Module for Long Range Detection
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC1207HMG
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280×1024/7,5μm IR Dedektörü NETD (23°C) 25mk(F2/F3); 35mk(F4)
Boyut 71×55×84mm Ağırlık ≤360g
Uzun Dalga Boyu 3.7μm±0.2μm ∙4.8μm±0.2μm Kızılötesi Lens 25mm/F2
Vurgulamak

Soğutmalı Kamera Modülleri 25mK

,

Yüksek Hassasiyetli Soğutmalı Kamera Modülleri

,

640x512 Çözünürlük Soğutmalı Kızılötesi Dedektör
Mesaj bırakın
Ürün Açıklaması
1280×1024/7.5µm Soğutmalı Kamera Modülü, Uzun Menzilli Tespit İçin Yüksek Hassasiyet
Ürün Genel Bakışı

GAVIN GC1207HMG kızılötesi kamera çekirdeği, 1280×1024/7.5µm Yüksek Çalışma Sıcaklığı (HOT) orta dalga kızılötesi (MWIR) soğutmalı dedektöre sahiptir. Geleneksel 640×512/15µm MWIR çözümlerine kıyasla, yarısı kadar daha küçük piksel boyutu ve dört kat daha yüksek çözünürlük sunarak uzamsal çözünürlüğü ve görüntü netliğini önemli ölçüde artırır. Gelişmiş görüntü işleme algoritmalarıyla birleştiğinde, megapiksel çözünürlükte yüksek tanımlı, ayrıntılı kızılötesi görüntüler sunar.

Aynı görüş alanı ile 7.5µm küçük piksel tasarımı, daha kısa odak uzaklıklarını ve daha kompakt optik sistem tasarımlarını destekler. HOT teknolojisi ile birleştiğinde, ürün önemli SWaP (Boyut, Ağırlık ve Güç) avantajları göstererek, özellikle yüksek hassasiyetli uzun menzilli tespit ve sınırlı alana sahip platformlar gibi uygulamalar için uygun hale getirir.

Ana Özellikler
  • Megapiksel Çözünürlük, Ultra Küçük Piksel Boyutu: DRC, 2D/3D gürültü azaltma ve EE kenar iyileştirme dahil olmak üzere yeni nesil görüntü algoritmalarıyla 1280×1024 çözünürlük, doğrudan megapiksel termal görüntüler sunar. Aynı FOV ile 7.5µm küçük piksel boyutu, daha kısa odak uzaklıklarını ve daha kompakt optik sistem tasarımlarını destekleyerek entegrasyon esnekliğini artırır.
  • HOT Teknolojisi, Üstün SWaP Optimizasyonu: 150 K'ya kadar yüksek çalışma sıcaklığını destekler, soğutma süresi ≤4 dk. Sadece 71×55×84mm kompakt boyut ve 360g hafiflik.
  • Zengin Arayüzler, Kolay Entegrasyon: Birden fazla görüntü arayüzü: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber. RAW/YUV görüntü verilerinin esnek çıkışı.
Ürün Özellikleri
Model GAVIN GC1207HMG
Çözünürlük 1280×1024
Piksel Boyutu 7.5µm
Spektral Tepki 3.7µm±0.2µm～4.8µm±0.2µm
IR Dedektör NETD(23℃) 25mk(F2/F3); 35mk(F4)
Kare Hızı 50Hz
Dijital Zoom 1× ila 8× sürekli dijital zoom
Görüntü Yönü Yatay/Dikey/Diyagonal Çevirme
Görüntü Algoritması DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Dijital Video Standart: DVP
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik
Harici Senkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı 12V±1V
Sabit Güç Tüketimi(23℃) ≤8W
Soğutma Süresi(23℃) ≤4dk
Boyut(mm) 71×55×84
Ağırlık(g) ≤360
Çalışma Sıcaklığı -40℃~+71℃
Lens Seçenekleri Sabit odak: 25mm/F2
Sürekli zoom: 15~300mm/F4 23~450mm/F4
Endüstriyel Uygulamalar

GAVIN GC1207HMG soğutmalı kızılötesi kamera modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma vb. birçok alanda yaygın olarak kullanılmaktadır.

Standardize Hizmet
  • Tam Dokümantasyon: Ürün kılavuzları, kurulum rehberleri ve seçim referansları. Tahmin yürütmeden başlayın.
  • Geliştirme ve Test Yardımı: Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
  • Gelişmiş Geliştirici Araç Seti: Kapsamlı entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
  • Uzaktan Teknik Destek: 7/24 destek - kritik sorunlar için hızlı yanıt ve zamanında çözüm.
  • Garanti: Optimum performansı geri yüklemek için orijinal parçalar ve sıkı süreç uyumluluğu.
Sıkça Sorulan Sorular
Düşük ışık, aktif IR ve termal görüntüleme arasındaki fark nedir?
Düşük ışık doğal ışık gerektirir ve zayıf doğal ışık görüntüsünü görüntü yoğunlaştırıcı aracılığıyla geliştirilmiş elektronik görüntüye dönüştürür; Aktif IR aktif olarak kızılötesi ışık yayar ve hedef tarafından yansıtılan kızılötesi ışını kullanır. Çok zayıf gizliliğe sahiptir; Termal görüntüleme herhangi bir ışık gerektirmez ve pasif bir kızılötesi gece görüşüdür, hedefler ve sahne arasındaki veya bir nesnenin farklı bölümleri arasındaki kızılötesi radyasyon farkını tespit eder. Gece veya hatta sis, yağmur ve diğer zorlu ortamlarda, çevresel aydınlatma koşullarındaki değişikliklerden etkilenmez.
Termal görüntülemeyi engelleyebilir misiniz?
Çoğu durumda engelleyemezsiniz. Ancak kızılötesi ışınlar duvarlardan geçemez ve cam da IR'yi engelleyebilir. Bu nedenle, tespit edilmek istemiyorsanız, termal görüntülemeyi engellemek için cam veya duvarların arkasına saklanabilirsiniz.
MCT/HgCdTe dedektörü nedir?
MCT, HgCdTe olarak da adlandırılır, Merkür-Kadmiyum-Tellurid anlamına gelir ve kadmiyum tellürür (CdTe) ve cıva tellürür (HgTe) kimyasal bileşiğidir ve fotodetektörlerde yaygın bir malzemedir. MCT/HgCdTe dedektörü, kriyojenik bir ortamda çalışan ve kızılötesi radyasyonu algılayabilen bir fotokondüktif dedektördür. Termal sensörlerden daha hassastır.
T2SL dedektörü nedir?
T2SL, nanometre boyutunda alternatif büyüme periyodik heterojonksiyonuna sahip yapay bir malzeme olan Tip-II Süper Örgü anlamına gelir. Yüksek tekdüzelik ve üstün optik özelliğe sahiptir, örneğin büyük elektron etkili kütle, büyük soğurma katsayısı ve yüksek kuantum verimliliği. MCT kızılötesi dedektörü ile karşılaştırıldığında, T2SL kızılötesi dedektörü iyi malzeme tekdüzeliğine, düşük maliyete ve orta ve uzun dalga bandında MCT kızılötesi dedektörü ile benzer performansa sahiptir, ancak çok uzun dalga bandında büyük avantajlara sahiptir.
