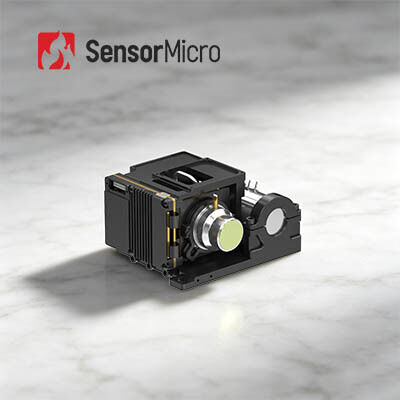

1024×768 çözünürlüğü ve HOT teknolojisi ile yüksek kare hızı 50Hz MWIR Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | GAVIN GC1010HMG |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Tip | Soğutmalı Kamera Modülü | Kare Hızı | 50 Hz |
|---|---|---|---|
| Çözünürlük | 1024 × 768/10μm | IR Dedektörü NETD (23°C) | 20mK (F2); 25 mK (F4) |
| Boyut | 87×94×54,5 mm | Orta Dalga Boyu | 3,7~4,8μm |
| Vurgulamak | MWIR Termal Görüntüleme Modülü 15um,100Hz Termal Görüntüleme Modülü,HgCdTe Soğutulmuş Kamera Modülleri |
||
Ürün Açıklaması
Yüksek Kare Hızlı MWIR Termal Görüntüleme Modülü Soğutmalı HOT 1024×768/10μm
Ürün Genel Bakışı
GAVIN GC1010HMG kızılötesi kamera çekirdeği, 1024×768, 10μm HOT orta dalga kızılötesi soğutmalı dedektöre sahiptir. GAVIN GC615HMG'ye kıyasla, daha büyük FPA'sı ve daha küçük piksel mimarisi, daha net termal görüntüleme için uzamsal çözünürlüğü ve detay görünürlüğünü iyileştirir. Gömülü yeni nesil görüntü işleme algoritmaları, kararlı, yüksek kaliteli video akışları sunar.
150K yüksek sıcaklık çalışması (soğutma süresi ≤ 4 dk) için HOT teknolojisini kullanan ünite, 87×94×54.5mm fiziksel boyutları ve yalnızca 460g ağırlığı ile mükemmel SWaP özellikleri sunar. CameraLink, USB3.0, GigE, HDMI, SDI, MIPI ve fiber optik dahil olmak üzere kapsamlı bir dijital arayüz paketi, yapılandırılabilir RAW/YUV video çıkışının yanı sıra mevcuttur.
Sorunsuz sistem entegrasyonu için tasarlanan bu çekirdek, hacim, ağırlık ve güç tüketimi konusunda sıkı kısıtlamalara sahip elde taşınabilir cihazlar, mobil yükler ve sürekli uzun menzilli izleme görevleri için uygundur.
Ana Özellikler
Daha Büyük FPA ve Daha Küçük Piksel Boyutu ile Üstün Kalite
- Net görüntüler ve geniş görüş alanı sunan 1024×768/10μm büyük format HOT MWIR soğutmalı kızılötesi dedektör temelinde geliştirilmiştir
- Üstün görüntü kalitesi için DRC, 2D/3D gürültü azaltma ve EE kenar iyileştirme dahil olmak üzere yeni nesil görüntü işleme algoritmaları ile donatılmıştır
- Daha küçük 10μm piksel boyutu, daha yüksek uzamsal çözünürlük ve daha iyi sinyal-gürültü oranı sağlar
HOT Teknolojisi ile SWaP Optimizasyonu Liderliği
- 150K yüksek sıcaklık çalışmasını destekler, soğutma süresi ≤ 4 dk
- Kompakt boyut: 87×94×54.5mm, hafif: 460g
Zengin Arayüzler, Kolay Entegrasyon
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optik arayüzlerini destekler
- Esnek RAW/YUV görüntü çıkışı
Ürün Özellikleri
| Model | GAVIN GC1010HMG |
|---|---|
| Çözünürlük | 1024×768 |
| Piksel Boyutu | 10μm |
| Spektral Yanıt | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR Dedektör NETD (23℃) | 20mK (F2); 25mK (F4) |
| Kare Hızı | 50Hz |
| Dijital Yakınlaştırma | 1× ila 8× sürekli dijital yakınlaştırma |
| Görüntü Yönü | Yatay/Dikey/Diyagonal Çevirme |
| Görüntü Algoritması | DRC, 2D/3D Görüntü Gürültü Azaltma, EE |
| Analog Video | PAL/NTSC |
| Dijital Video | Standart: DVP/LVDS/USB2.0 Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik |
| Harici Senkronizasyon | Standart: LV-TTL Seçenek: RS422/LVDS |
| İletişim | Standart: USB2.0/LV-TTL Seçenek: RS422/CAN/USB3.0/GigE |
| Güç Kaynağı | 12V±1V |
| Sabit Güç Tüketimi (23℃) | ≤8W |
| Soğutma Süresi (23℃) | ≤4dk |
| Boyut (mm) | 87×94×54.5 |
| Ağırlık (g) | ≤460 |
| Çalışma Sıcaklığı | -40℃~+71℃ |
| Lens Seçenekleri | Sabit odak: 25mm/F2 |
Endüstriyel Uygulamalar
GAVIN GC1010HMG termal kamera modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma vb. birçok alanda yaygın olarak kullanılmaktadır.
Ürün Yelpazemiz
- Yüksek hassasiyet ve mükemmel performans
- Kızılötesi sektöründe dünya lideri teknoloji
- Çeşitli kızılötesi dedektörler mevcuttur - farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörler
- Hızlı teslimatı sağlamak için seri üretim - yıllık üretim kapasitesi milyonlarca dedektöre kadar olan üç üretim hattı
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak, onları görüntülemek veya nesnelerin sıcaklık bilgilerini elde etmek için kızılötesi radyasyon ve termal enerjiyi kullanan bir yöntemdir, düşük görüşlü ortamlarda bile.
Odak düzlemi dizisi kızılötesi dedektörler hangi endüstrilerde kullanılır?
Kızılötesi odak düzlemi dedektörü, termal görüntüleme sisteminin çekirdek bileşenidir ve nesnelerin kızılötesi bilgilerini tespit etmek, tanımlamak ve analiz etmek için anahtardır. Trafik, denetim, güvenlik izleme, meteoroloji, tıp ve diğer endüstrilerde geniş bir uygulama alanına sahiptir.
Soğutmalı ve soğutmasız kızılötesi odak düzlemi dedektörlerinin özellikleri nelerdir?
Kızılötesi odak düzlemi dedektörleri, soğutmalı kızılötesi odak düzlemi dedektörü ve soğutmasız kızılötesi odak düzlemi dedektörü olarak ikiye ayrılabilir. Soğutmalı kızılötesi dedektör, düşük sıcaklıkta vakum ortamında yüksek hassasiyetle çalışır ve daha ince sıcaklık farklarını ayırt edebilirken, soğutmasız kızılötesi odak düzlemi dedektörü kriyojenik bir ortama ihtiyaç duymaz ve oda sıcaklığında çalışabilir.
Uygun bir kızılötesi termal kamera lensi nasıl seçilir?
- Standart lens, uygun mesafedeki normal hedefler için yeterlidir
- Telefoto lens, nispeten küçük ve uzun mesafeden görülmesi gereken hedefler için uygundur
- Yakın mesafedeki nesnelerin daha fazla ayrıntısını görmek için geniş açılı lens daha iyidir
- Makro lens, çip devresi gibi çok küçük bir hedefi yakın mesafeden görmek içindir
