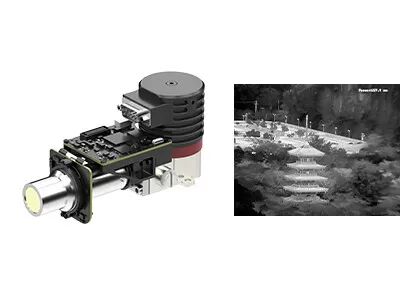

640x512/15μm Soğutulmuş Kamera Modülleri RS058 T2SL LWIR Kamera çekirdeği

  • 640x512/15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS615L
Min sipariş miktarı 1 parça
Fiyat negotiable
Ödeme koşulları L/C,T/T
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm NETD ≤25mK
Spektral Aralık 7,7~9,5μm (LW) Boyut 142x58,5x71 mm
Vurgulamak

15uM Soğutmalı Kamera Modülleri

,

Soğutmalı Kamera Modülleri 640x512

,

RS058 T2SL LWIR Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması

Soğutulmuş AD Modülü 640x512 / 15μm RS058 T2SL Hızlı entegrasyon için LWIR Soğutulmuş Kızılötesi Modülü


Ürün Tanımı


EYAS serisi soğutulmuş AD modülleri, soğutulmuş IR dedektörlerinden analog sinyali dijital bir video akışı çıkışına dönüştürmek için ön güçlendirici fonksiyonuna sahiptir.Farklı çözünürlük biçimleri ve farklı dalga bantları ile mevcuttur. EYAS615L, 640x512 / 15μm LWIR soğutulmuş dedektörü ve RS058 kriyoşaklı entegre EYAS ailesinin bir üyesidir.


EYAS serisi soğutulmuş AD modülü ile OEM müşterileri için kızılötesi dedektörlerde hızlı kabul testi yapmak kolaydır.Soğutulmuş kızılötesi dedektörlere dayalı modüllerin ve tam ürünlerin hızlı ikincil gelişimine başlamak ve gelişim süresini kısaltmak


Biz önde gelen kızılötesi dedektör tedarikçisi ve OEM kamera modülü üreticisiyiz.Müşterilere sabit bir kızılötesi ürün tedarik edebilen.


Ana Özellikleri


- Geliştirilmesi ve entegre edilmesi kolay

- Cameralink Arayüz çıkışı 16 bit Çiğ Veriler, Serili Port Kontrolü

- Entegre yapısı, boyutları dedektörle uyumludur.

- 5V Tek güç kaynağı

- Hızlı hareket eden hedefi yakalama yeteneği


Ürün Özellikleri


Model EYAS615L
IR Detektör Performansı
Karar 640x512
Pixel Pitch 15 μm
Kriyo soğutucu RS058
Spektral Aralık 7.7μm~9.5μm LW
Soğutma süresi (25°C) ≤5,5 dakikalık
Optimal NETD (20°C) ≤ 25mK
Çalışma Modu
Çerçeve Hızı 1 ~ 160Hz Düzenlenebilir
Çalışma Modu Hızlı çekim; ITR & Interlace Binning Integration Modu; Windows Modu; Anti-Blooming
Elektriksel Özellik
Standart Dış Arayüz QSH 60 pin
Dijital Video Cameralink: Çıktı 16 bit Çiğ Veri
Dış Sinkronizasyon CC1: INT/Frame Dış Senkronizasyon; CC2: MC Dış Senkronizasyon
İletişim Cameralink Serial Port: TFG+/-, TC+/-; 9600bps
Güç kaynağı 1 kanal görüntüleme paneli: 5V
1 kanallı kriyo soğutucu: 24V
Sabit Güç Tüketimi 9W
Boyut (mm) 148×58.5×71
Ağırlık ≤680g
Çalışma sıcaklığı -40°C ~ +60°C
titreşim büyüklüğü Titreme: GJB Araçlı Yüksek Hızlı Taşıma
Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez


Endüstriyel Uygulamalar


EYAS615L termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüşü Geliştirme Sistemi, Çoklu Sensörlü Faydalı Yük vb. gibi birçok alanda yaygın olarak kullanılıyor.


640x512/15μm Soğutulmuş Kamera Modülleri RS058 T2SL LWIR Kamera çekirdeği 0


Standart Hizmet


Tam belgelendirme: Ürün kılavuzları, kurulum kılavuzları ve seçim referansları.

Gelişim ve Test Yardımcılığı: Örnek Entegre Test, Performans Değerlendirme ve Parametreler Doğrulama kolaylaştırıldı.

Gelişmiş Geliştirici Araç Derneği: SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.

Uzaktan Teknik Destek: 24/7 desteği hızlı yanıt ve kritik sorunlar için zamanında çözüm.

Garanti: Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.


Sık Sorulan Sorular


1Kızılötesi termal görüntüleme nedir?
Doğada, mutlak sıfırdan (- 273 ° C) daha yüksek sıcaklıkta olan tüm nesneler kızılötesi ışınları yayabilmektedir.Hedef ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, farklı kızılötesi görüntüler elde edebilirsiniz. Bunlar termal görüntüler olarak da adlandırılır.

2Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, ısı dedektörünün algılama aralığına girer.Sonra kızılötesi dedektör farklı yoğunlukta radyasyon sinyalini karşılık gelen elektrik sinyali haline dönüştürür., ve daha sonra amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.

3Soğutulmuş kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, detektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince bir sıcaklık farkını ayırt edebilir10 kilometreden fazla mesafede bulunan nesneleri tespit edebilir, tanımlayabilir ve tanıyabilir.Soğutulmuş detektörün yapısı, soğutulmamış detektörden nispeten yüksek bir maliyete neden olan çok karmaşıktır..
