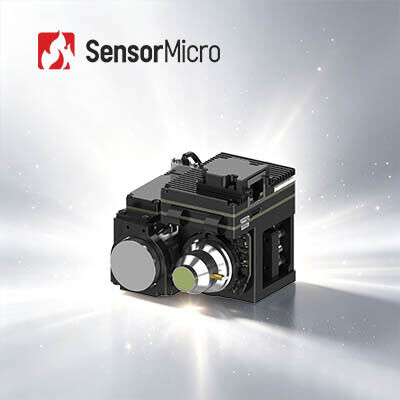

Hızlı entegrasyon için 640x512 çözünürlük 15μm piksel boyutu MWIR Soğutulmuş Kızılötesi Modülü

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC615HMG
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları L/C,T/T
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm IR Dedektörü NETD (23°C) 20 mK (F4)
Spektral Aralık 3.7μm±0.2μm ∙4.8μm±0.2μm Kare Hızı 50Hz (F4) / 30Hz (F5.5)
Soğutma Süresi (23°C) ≤3dk30s Sabit Güç Tüketimi (23°C) ≤7W
Vurgulamak

15uM Soğutmalı Kamera Modülleri

,

Soğutmalı Kamera Modülleri 640x512

,

RS058 T2SL LWIR Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Hızlı Entegrasyon için 640x512 / 15μm MWIR Soğutmalı Kızılötesi Modül
Ürüne Genel Bakış

GAVIN GC615HMG soğutmalı kamera çekirdeğiyle üstün orta dalga kızılötesi görüntüleme performansının kilidini açın. Endüstri lideri 640×512/15μm geniş formatlı SICAK dedektör ve yükseltilmiş görüntü işleme teknolojisiyle donatılmış olup, her ince termal ayrıntıyı çarpıcı netlik ve kararlılıkla yakalar.

Görüntüleme kalitesi ve taşınabilirlik arasındaki dengeyi bozan yenilikçi HOT yapısı, hızlı soğutma tepkisi, ultra kompakt boyut ve düşük güçte çalışma sağlayarak sistem yükünü ve enerji tüketimini büyük ölçüde azaltır. Çok yönlü arayüz uyumluluğu ve esnek görüntü çıkış modları, ikincil geliştirmeyi ve sistem entegrasyonunu önemli ölçüde basitleştirir.

Taşınabilir el cihazları, havadan/araç mobil yükleri veya 7/24 uzun süreli izleme projeleri için GC615HMG, karmaşık uygulama ortamlarında sürekli olarak güvenilir, yüksek hassasiyetli kızılötesi görüntüleme performansı sunar.

Ana Özellikler
Yaygın FPA, Net Görüntüleme
  • Mükemmel çok yönlülük sunan 640×512/15μm geniş formatlı HOT MWIR soğutmalı kızılötesi dedektör temel alınarak geliştirildi
  • DRC, 2D/3D gürültü azaltma ve kenar geliştirme (EE) dahil olmak üzere yeni nesil görüntü işleme algoritmalarıyla donatılmış olup daha net görüntüler sunar
HOT Teknolojisinde Lider SWaP Optimizasyonu
  • Soğutma süresi ≤ 3 dakika 30 saniye olan 150K'ya kadar yüksek sıcaklıkta çalışmayı destekler
  • Kompakt boyut: 71×55×84 mm, ağırlık: 350 g, güç tüketimi: 7W
Zengin Arayüzler, Kolay Entegrasyon
  • CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber optik arayüzlerini destekler
  • Esnek RAW/YUV görüntü çıkışı
Ürün Özellikleri
Modeli GAVIN GC615HMG
Performans Göstergeleri Çözünürlük: 640×512
Piksel Boyutu: 15μm
Kriyo soğutucu: RS058
Spektral Tepki: 3,7μm±0,2μm~4,8μm±0,2μm
IR Dedektörü NETD (23°C): 20mK (F4)
Görüntü İşleme Kare Hızı: 50Hz (F4) / 30Hz (F5.5)
Dijital Yakınlaştırma: 1× ila 8× sürekli dijital yakınlaştırma
Görüntü Yönü: Yatay/Dikey/Çapraz Çevirme
Görüntü Algoritması: DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Elektrik Analog Video: PAL/NTSC
Dijital Video: Standart: DVP/LVDS/USB2.0
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek modlu Optik Fiber/Çok modlu Optik Fiber
Harici Senkronizasyon: Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim: Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı: 12V±1V
Sabit Güç Tüketimi (23°C): ≤7W
Soğutma Süresi (23°C): ≤3dk30s
Fiziksel Boyut (mm): 71×55×84
Ağırlık (g): ≤350
Çalışma Sıcaklığı: -40°C~+71°C
Optik Lens Sabit odaklama: 25mm/F2
Sürekli yakınlaştırma: 18~275 mm/F5,5 110~1100 mm/F5,5 15~300 mm/F4 23~450 mm/F4
Endüstriyel Uygulamalar
GAVIN GC615HMG termal görüntüleme modülü, NDT, Çevresel İzleme, Uzun Menzilli Gözetleme, Bilimsel Araştırma vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Standartlaştırılmış Hizmet
Dokümantasyonu Tamamlayın

Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahmin etmeden başlayın.

Geliştirme ve Test Yardımı

Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulaması artık daha kolay.

Gelişmiş Geliştirici Araç Seti

Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.

Uzaktan Teknik Destek

7/24 destek: Kritik sorunlara hızlı yanıt ve zamanında çözüm.

Garanti

Optimum performansı yeniden sağlamak için orijinal parçalar ve sıkı proses uyumu.

Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?

Doğada sıcaklığı mutlak sıfırdan (-273°C) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir. Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntü olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.

Kızılötesi dedektörler nasıl çalışır?

Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini ilgili elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.

Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?

Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır. Yüksek hassasiyete sahiptir ve soğutmasız kızılötesi dedektöre göre daha hafif sıcaklık farklarını ayırt edebilir. On kilometreden daha uzaktaki çok uzun bir aralıktaki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir. Soğutmalı dedektörün yapısı çok karmaşıktır ve bu da soğutmasız dedektöre göre nispeten daha yüksek maliyetle sonuçlanır.
