Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0.8W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12μm |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | Uzun Dalga 12um Termal Görüntüleme Modülü,İzleme Termal Görüntüleme Modülü 640x512 |

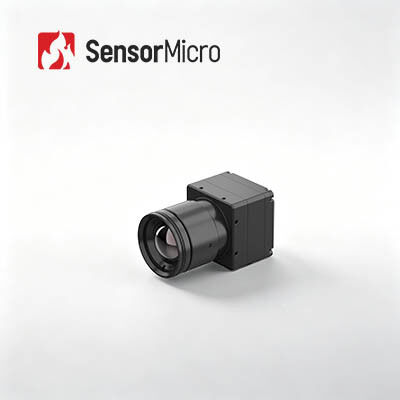

Güvenlik İzleme için Uzun Dalga 640x512 12μm Termal Görüntüleme Modülü
TWIN612 termal modülü, Global Sensör Teknolojisi tarafından geliştirilen yeni bir varış ürünüdür.640×512/12µm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, daha keskin ve daha ayrıntılı görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±2% doğruluk ve 30Hz'e kadar kare hızı ile termal modül, pürüzsüz termal görüntü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonu ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalajla karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece, TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25.4mm×25.4mm×35mm
- Hafif Ağırlık: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0.8W Kadar Düşük Tipik Güç Tüketimi
modeli | İKİZ612/R |
IR Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12μm |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplam 11 (Beyaz Ateş/Lav/Demir Kuşu/Aqua/Sıcak Demir/Medikal/Arctic/Rainbow1/Rainbow2/Kızıl Ateş/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0.8W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10℃~50℃ |
Sıcaklık Ölçüm Aralığı | -20℃~150℃, 0℃~550℃ |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2%'den büyük |
SDK | Windows/Linux;Griden Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyum | |
Çalışma sıcaklığı | -40℃~+70℃ |
Depolama sıcaklığı | -45℃~+85℃ |
Nem | %5~95, yoğuşmasız |
Titreşim | 5,35 gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü, Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1.Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez.Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler veren optik-elektrikli bir cihazdır.
2.WLP nedir?
WLP, gofret seviyesi paketini ifade eder.Yüksek vakumlu paketlemeyi doğrudan tüm MEMS gofret üzerinde tamamlama, ardından tek bir kızılötesi sensör yapmak için kazıma ve kesme işlemidir.Metal paket, seramik paket ile birlikte soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.
3. Wafe seviye paketi, seramik paket ve metal paket arasındaki fark nedir?
Soğutmasız kızılötesi dedektörler şu anda metal ambalaj, seramik ambalaj ve gofret seviyesinde ambalaja ayrılmıştır.Metal ambalaj, üç ana ambalaj biçimi arasında en erken ve en iyi olanıdır;gofret seviyesinde paketleme, seri üretim için uygundur;ve seramik ambalaj, sivil ürünler için ayrılmış pazar tarafından daha fazla tercih edilmektedir.
