1024×768 Çözünürlük 10µm Piksel Boyutu Uzun Menzilli İzleme İçin Soğutmalı Kızılötesi Termal Modül

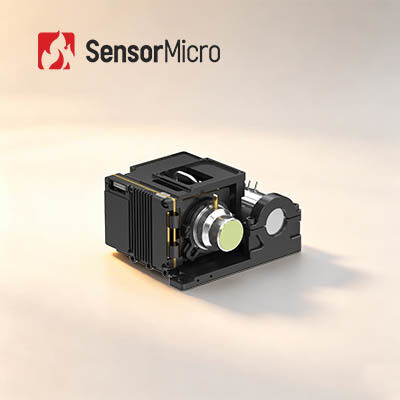

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC1010HMG
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1024 × 768/10μm Kare Hızı 50 Hz
IR Dedektörü NETD (23°C) 20mK(F2); 25mK(F4) Spektral Aralık 3,7~4,8μm
Boyut 87×94×54,5 mm Ağırlık ≤460g
Vurgulamak

15um MWIR Soğutulmuş Isı Modülü

,

MCT malzeme soğutulmuş termal modül

,

Dewar Soğutucu Montaj Soğutucu Kamera Modülleri
Mesaj bırakın
Ürün Açıklaması
10μm 1024×768 Uzun Menzilli İzleme için Soğutulmuş Sıcak MWIR Kızılötesi Isı Modülü
Ürün Genel Görünümü

GAVIN GC1010HMG soğutulmuş kızılötesi kamera çekirdeği 1024×768, 10μm HOT MWIR dedektörüne sahiptir.Daha net ve detaylı görüntüler alıyor.Son nesil gelişmiş görüntü işleme algoritmaları ile desteklenerek, sürekli olarak istikrarlı, kaliteli termal görüntüler üretir.,Düşük boyutlara, daha hafif ağırlığa ve daha düşük güç tüketimine sahip. Bol sayıda dijital video arayüzü ve esnek görüntü çıkış modları ile donatılmıştır.Bu kolayca entegre edilebilir çekirdek, elden taşınabilir sistemlere uyuyor., hava taşıtlı taşıt yükleri ve uzun vadeli izleme uygulamaları, minyatürleşmeyi, enerji verimliliğini ve uzun mesafeli algılamayı öncelik veren kompakt projelere mükemmel bir şekilde hizmet veriyor.

Ana Özellikleri
  • Daha büyük FPA ve daha küçük piksel boyutu ile üstün kalite
    • Açık görüntüler ve geniş görüş alanı sağlayan, 1024×768/10μm büyük formatlı HOT MWIR soğutulmuş kızılötesi dedektöre dayanarak geliştirilmiştir.
    • DRC, 2D / 3D gürültü azaltma ve üstün görüntü kalitesi için EE kenar geliştirme de dahil olmak üzere yeni nesil görüntü işleme algoritmaları ile donatılmıştır
    • Daha küçük 10μm piksel boyutu daha yüksek mekansal çözünürlük ve daha iyi sinyal-gürültü oranı sağlar
  • SWaP Optimizasyonu HOT Teknolojisi ile Önderlik Ediyor
    • 150K yüksek sıcaklıkta çalışmayı destekler, soğutma süresi ≤ 4 dakikadır
    • Kompakt boyut: 87×94×54.5mm, hafif: 460g
  • Zengin Arayüzler, Kolay Entegrasyon
    • CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optik arayüzlerini destekler
    • Esnek RAW/YUV görüntü çıkışı
Ürün Özellikleri
Model GAVIN GC1010HMG
Karar 1024×768
Piksel Boyutu 10 μm
Spektral Yanıt 3.7μm±0.2μm ∙4.8μm±0.2μm
IR dedektörü NETD ((23°C) 20mK ((F2); 25mK ((F4)
Çerçeve Hızı 50Hz
Dijital Zoom 1 x ila 8 x sürekli dijital zoom
Resim Yönü Yatay/ dikey/ çapraz olarak çevir
Resim Algoritması DRC, 2D / 3D görüntü gürültü azaltma, EE
Analog Video PAL/NTSC
Dijital Video Standart: DVP/LVDS/USB2.0
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek modlu optik fiber/çok modlu optik fiber
Dış Sinkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422 / CAN / USB3.0 / GigE
Güç kaynağı 12V±1V
Sürekli güç tüketimi ((23°C) ≤8W
Soğutma süresi ((23°C) ≤4 dakikalık
Boyut ((mm) 87x94x54.5
Ağırlık ((g) ≤460
Çalışma sıcaklığı -40°C~+71°C
Optik lens Sabit odaklama: 25mm/F2
Endüstriyel Uygulamalar

GAVIN GC1010HMG termal görüntüleme modülü, NDT, Çevre İzleme, Uzun Menzilli İzleme, Bilimsel Araştırma vb. gibi birçok alanda yaygın olarak kullanılmaktadır.

Kızılötesi Detektör hattımız

Ev içi kızılötesi dedektör teknolojileri

  • 8 inçlik 0.11μm VOx Soğutulmamış Kızılötesi Detektörler
  • 8 inçlik 0.5μm MCT Soğutulmuş Kızılötesi Detektörleri
  • 8 inçlik 0.5μm T2SL Soğutulmuş Kızılötesi Detektörleri

Üretim Kapasitesi ve Avantajları

  • Yılda 6 milyon kendi geliştirdiği kızılötesi dedektör
  • 30,000 m2 yarı iletken üretim tesisi
  • 20,000 m2 temiz oda alanı
Sıkça Sorulan Sorular
Isı duyarlılığı nedir?

NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal görüntüleyici tarafından ölçülen açıklıkla doğrudan ilişkilidir.Bu, sıcaklık farkının sinyal-gürültü oranını temsil eden ve milliKelvin (mK) olarak ölçülen bir sayısal değerdir.Duyarlılık ne kadar yüksekse, görüntü o kadar net olur..

Termal görüntülemenin uygulamaları nelerdir?

Sıcaklık ölçümü ve her hava koşulunda görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel fonksiyonudur.Bu iki teknolojiye dayalı olarak geliştirilen ürünler güvenlik ve izleme alanlarında yaygın olarak kullanılmaktadır., endüstriyel denetim, yangın söndürme, öngörücü bakım, ADAS, salgın hastalık önleme, AIoT vb.
