Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül

  • 15μM 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS615A
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm kriyo soğutucu RS058
NETD ≤17mK Spektral aralık 3,7~4,8μm
Boyut 147x58.5x71mm Ağırlık ≤680g
Vurgulamak

15uM MWIR Soğutmalı Termal Modül

,

MCT Malzeme Soğutmalı Termal Modül

,

Dewar Soğutucu Grubu Soğutmalı Kamera Modülleri
Mesaj bırakın
Ürün Açıklaması

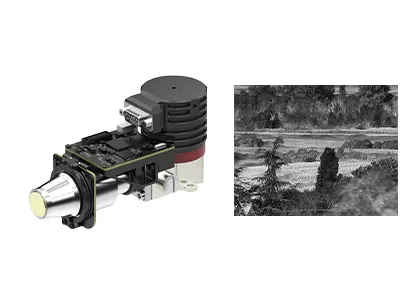

Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül

GST Kızılötesi ile EYAS615A Soğutmalı Termal Modül



Hızlı Entegrasyon için 640x512 / 15μm MCT MWIR Soğutmalı Kızılötesi Dedektörlü Soğutmalı AD Modülü



Ürün Açıklaması



EYAS serisi soğutmalı AD modülleri, soğutulmuş IR dedektörlerinden gelen analog sinyali dijital video akışı çıkışına dönüştürmek için ön yükseltici işlevine sahiptir.Farklı çözünürlük formatlarında ve farklı dalga bantlarında mevcuttur.EYAS615A, 640x512 / 15μm MWIR soğutmalı dedektör ve RS058 kriyocooler entegreli EYAS ailesinin bir üyesidir.



EYAS serisi soğutmalı AD modülü ile OEM müşterilerinin GST kızılötesi dedektörler üzerinde hızlı kabul testi yapması, hızlı ikincil geliştirmeye başlaması ve soğutmalı kızılötesi dedektörlere dayalı modüllerin ve komple ürünlerin geliştirme sürelerinin kısaltılması kolaydır.



Global Sensör Teknolojisi, termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlamasında uzmanlaşmıştır.Müşterilerimize, ikincil geliştirme süresini kısaltan ve müşterilerin maliyetini büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.



Ana Özellikler



- Dedektör Çözünürlüğü: 640x512 / 15μm

- Dedektör Malzemesi: MCT / HgCdTe

- Cryocooler: RS058

- Kare Hızı: 1~120Hz Ayarlanabilir

- Boyut: 147×58.5×71mm

- Ağırlık: ≤680g

- Kolay Geliştirilebilir ve Entegre Edilebilir



Ürün Özellikleri



modeli EYAS615A
IR Dedektör Performansı
Çözünürlük 640x512
Piksel aralığı 15μm
kriyo soğutucu RS058
Spektral aralık 3.7μm～4.8μm MW
Soğutma Süresi (25°C) ≤6dk
Optimum NETD (20°C) ≤17mK
Çalışma modu
Kare hızı 1~120Hz Ayarlanabilir
Çalışma modu Enstantane fotoğraf;ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme
Elektriksel Özellikler
Standart Harici Arayüz QSH 60 pimli
Dijital video Cameralink: 16bit Ham Veri Çıkışı
Harici Senkronizasyon CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon
İletişim Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps
Güç kaynağı 1 Kanal Görüntüleme Paneli: 5V
1 Kanallı Kriyo Soğutucu: 24V
Kararlı Güç Tüketimi 7W
Boyut (mm) 147×58,5×71
Ağırlık ≤680g
Çalışma sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez



Endüstriyel Uygulamalar



EYAS615A termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.



Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül 0



Kızılötesi Dedektör Hattımız



Entegre Dewar Soğutucu Montajlı 15μM 640x512 MCT MWIR Soğutmalı Termal Modül 1

SSS



1. Termal duyarlılık nedir?

NETD (Gürültüye Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlik ile doğrudan ilişkilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvins (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.



2. Termal görüntüleme uygulamaları nelerdir?

Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
