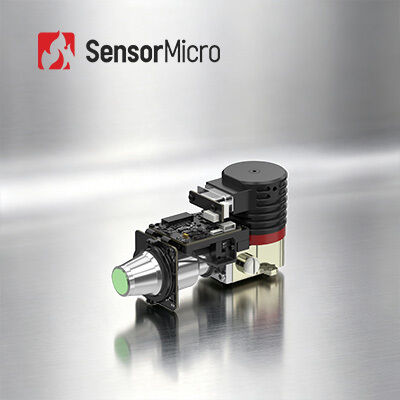

Termal Görüntüleme için 640x512 Çözünürlük 15µm Piksel Boyutu Ayarlanabilir 1~120Hz Kare Hızına Sahip Soğutmalı AD Modülü

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS G615MA
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm Kare Hızı 1~ 120Hz, ayarlanabilir
IR Dedektörü NETD (23°C) 16mK(F2); 18mK(F4) Spektral Aralık 3.7μm±0.2μm ∙4.8μm±0.2μm
Boyut 142×59×78 mm Ağırlık ≤650g
Vurgulamak

640x512 Soğutmalı AD Modülü

,

Kızılötesi Dedektör Soğutmalı AD Modülü

,

Soğutmalı Kızılötesi Dedektör için Hızlandırıcı
Mesaj bırakın
Ürün Açıklaması
Soğutulmuş Kızılötesi Dedektör Hızlandırıcısı 640x512/15µm Soğutulmuş AD Modülü
Ürün Genel Bakışı

Hızlı Entegrasyon İçin 640x512 / 15µm MCT MWIR Soğutulmuş Kızılötesi Dedektörlü Soğutulmuş AD Modülü

EYAS G serisi soğutulmuş AD modülleri, soğutulmuş IR dedektörlerinden gelen analog sinyalleri dijital video akışı çıktılarına dönüştürmek için ön amplifikatör işlevselliğine sahiptir. Çeşitli çözünürlük formatlarında ve dalga bantlarında mevcuttur.

EYAS G615MA soğutulmuş AD modülü, 640×512/15µm MWIR soğutulmuş kızılötesi dedektörü bir AD devre kartı ve RS058 döner Stirling kriyosoğutucu ile entegre eder. Analog çıkış sinyallerini dijital video akışlarına dönüştürürken sürücü gücü ve kontrol zamanlaması sağlar, OEM müşterilerinin dedektörleri hızlı bir şekilde test etmelerini ve doğrulamalarını, entegrasyon süreçlerini basitleştirmelerini ve geliştirme ilerlemesini hızlandırmalarını sağlar.

EYAS G serisi soğutulmuş AD modülleri ile OEM entegratörleri, SensorMicro kızılötesi dedektörleri üzerinde hızlı kabul testleri yapabilir, hızlı ikincil geliştirmeyi başlatabilir ve soğutulmuş kızılötesi dedektörlere dayalı modüller ve tam ürünler için geliştirme döngülerini kısaltabilir.

Ana Özellikler
  • Analog-Dijital Dönüşüm, Hızlandırılmış Geliştirme - Analog-dijital dönüşüm ve tutarlı dedektör boyutları için entegre AD devreli 640x512 MWIR soğutulmuş kızılötesi dedektörlere dayanmaktadır
  • Yüksek Çok Yönlülük İçin Orta Dalga Soğutulmuş Kızılötesi - Mükemmel tutarlılık, kararlı tedarik ve geniş uyarlanabilirlik için ana akım çözünürlük ile orta dalga soğutma
  • Mükemmel Performans, Kolay Entegrasyon - Cameralink arayüzü, seri port kontrolü ile 16 bit ham veri çıktıları verir, hızlı hareket eden hedefleri yakalamak için ayarlanabilir yüksek kare hızı 1 ila 120 Hz
Ürün Özellikleri
Model EYAS G615MA
Göstergeler
Çözünürlük 640×512
Piksel Boyutu 15µm
Spektral Tepki 3.7µm±0.2µm～4.8µm±0.2µm
IR Dedektör NETD(23℃) 16mK(F2); 18mK(F4)
Çalışma Modu
Kare Hızı 1~ 120Hz, ayarlanabilir
Çalışma Modu Anlık Görüntü
ITR/IWR Entegrasyon Modları Parlama Önleyici, Pencere Modu
Elektriksel
Standart Harici Arayüz 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Dijital Video 16 bit CameraLink (CameraLink Base modu)
Harici Senkronizasyon CC1: Harici kare senkronu
İletişim CameraLink UART (Varsayılan)/ RS232 (özelleştirilebilir)
Baud hızı: 9600bps (Varsayılan)
Güç Kaynağı AD Kartı: 5V
Kriyosoğutucu: 24V
Kararlı Güç (23℃) ≤8.5W
Soğutma Süresi (23℃) ≤6dk30sn
Boyut (mm) 142×59×78
Ağırlık (g) ≤650
Çalışma Sıcaklığı -40℃~+71℃
Endüstriyel Uygulamalar

EYAS G615MA termal görüntüleme modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma ve daha fazlası dahil olmak üzere birçok alanda yaygın olarak kullanılmaktadır.

Kızılötesi Dedektör Hattımız
  • Yüksek hassasiyet ve mükemmel performans - Kızılötesi endüstrisinde dünya lideri teknoloji
  • Çeşitli kızılötesi dedektörler mevcuttur - Farklı formatlarda ve piksel boyutlarında hem soğutulmamış hem de soğutulmuş IR dedektörleri
  • Hızlı teslimatı sağlamak için seri üretim - Milyonlara varan yıllık üretim kapasitesi ile üç üretim hattı
Sıkça Sorulan Sorular
Termal hassasiyet nedir?

NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Hassasiyet, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir. Termal görüntüleyici tarafından ölçülen netlikle doğrudan ilişkilidir. Sıcaklık farkının sinyal-gürültü oranını temsil eden ve milKelvin (mK) cinsinden ölçülen sayısal bir değerdir. Termal hassasiyet değeri ne kadar küçükse, hassasiyet o kadar yüksek ve görüntü o kadar net olur.

Soğutulmamış ve soğutulmuş IR dedektörleri arasındaki fark nedir?

Piyasada şu anda iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır: soğutulmuş ve soğutulmamış. Soğutulmamış IR dedektörleri ortam sıcaklığında çalışır ve yarı iletken teknolojisine dayanır, küçük boyut ve düşük maliyetle seri üretime olanak tanır. Taşınabilir/el tipi/mobil cihazlarda yaygın olarak kullanılırlar. Soğutulmuş IR dedektörleri, kriyosoğutucular kullanarak aşırı düşük sıcaklıkları koruyan birimlere paketlenir. Karmaşık soğutma sistemleri nedeniyle soğutulmamış sensörlerden daha büyük, daha pahalı ve daha az güvenilirdirler. Ancak, soğutulmuş sistemler inanılmaz hassasiyet sunar ve genellikle uzun menzilli görevler için uzun odak uzaklıklı optiklerle çalışır.
