Soğutmalı Kızılötesi Dedektör için Hızlandırıcı 640x512 Soğutmalı AD Modülü
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS615A |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 / 15μm | Kriyo soğutucu | RS058 |
|---|---|---|---|
| NETD | ≤17mk | Spektral aralık | 3,7~4,8μm |
| Boyut | 147x58,5x71 mm | Ağırlık | ≤680g |
| Vurgulamak | 640x512 Soğutmalı AD Modülü,Kızılötesi Dedektör Soğutmalı AD Modülü,Soğutmalı Kızılötesi Dedektör için Hızlandırıcı |
||
Ürün Açıklaması

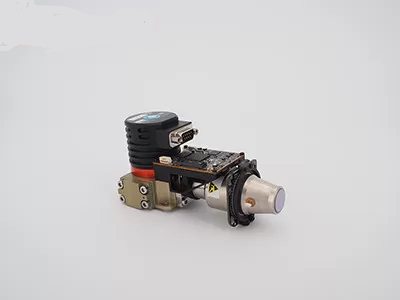

Soğutmalı Kızılötesi Dedektör için Hızlandırıcı 640x512 Soğutmalı AD Modülü
EYAS615A Soğutmalı Termal Modül
Hızlı Entegrasyon için 640x512 / 15μm MCT MWIR Soğutmalı Kızılötesi Dedektörlü Soğutmalı AD Modülü
Ürün Açıklaması
EYAS serisi soğutmalı AD modülleri, soğutmalı IR dedektörlerinden gelen analog sinyali dijital bir video akışı çıktısına dönüştürmek için ön amplifikatör işlevine sahiptir. Farklı çözünürlük formatları ve farklı dalga bantları ile mevcuttur. EYAS615A, 640x512 / 15μm MWIR soğutmalı dedektör ve RS058 kriyosojutucu entegre edilmiş EYAS ailesinin bir üyesidir.
EYAS serisi soğutmalı AD modülü ile, OEM müşterilerinin SensorMicro kızılötesi dedektörler üzerinde hızlı kabul testi yapması, hızlı ikincil geliştirme başlatması ve soğutmalı kızılötesi dedektörlere dayalı modüllerin ve tamamlanmış ürünlerin geliştirme sürelerini kısaltması kolaydır.
Termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlamasında uzmanız. Müşterilerimize, ikincil geliştirme süresini kısaltan ve müşteriler için maliyeti büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
Ana Özellikler
Yüksek Performanslı Soğutmalı Kızılötesi Dedektör
• Tipik NETD≤17mk ile yüksek termal hassasiyet
Geliştirmesi ve Entegre Etmesi Kolay
• Cameralink arayüzü 16 bit ham veri çıkışı, seri port kontrolü
• Dedektörle tutarlı boyuta sahip entegre yapı
Yüksek Hızlı Hareketli Hedefi Yakala
• Çıkış kare frekansı 1~120Hz'de ayarlanabilir
Ürün Özellikleri
| Model | EYAS615A |
| IR Dedektör Performansı | |
| Çözünürlük | 640x512 |
| Piksel Aralığı | 15μm |
| Kriyosojutucu | RS058 |
| Spektral Aralık | 3.7μm～4.8μm MW |
| Soğuma Süresi (25°C) | ≤6dk |
| Optimal NETD (20°C) | ≤17mK |
| Çalışma Modu | |
| Kare Hızı | 1~120Hz Ayarlanabilir |
| Çalışma Modu | Anlık Görüntü; ITR/IWR Entegrasyon Modu; Windows Modu; Anti-blooming |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | QSH 60 pin |
| Dijital Video | Cameralink: 16 bit Ham Veri Çıkışı |
| Harici Senkronizasyon | CC1: INT/Kare Harici Senkronizasyon; CC2: MC Harici Senkronizasyon |
| İletişim | Cameralink Seri Port: TFG+/-, TC+/-; 9600bps |
| Güç Kaynağı | 1 Kanal Görüntüleme Paneli: 5V 1 Kanal Kriyosojutucu: 24V |
| Kararlı Güç Tüketimi | 7W |
| Boyut (mm) | 147×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma Sıcaklığı | -40°C ~ +60°C |
| Titreşim Büyüklüğü | Titreşim: GJB Araç Üstü Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yön 3 Kez Her Biri |
Endüstriyel Uygulamalar
EYAS615A termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş İyileştirme Sistemi, Çok sensörlü Yük vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Kızılötesi Dedektör Hattımız
Yüksek hassasiyet ve mükemmel performans
Kızılötesi endüstrisinde dünya lideri teknoloji
Çeşitli kızılötesi dedektörler mevcuttur
Farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı lR dedektörleri
Hızlı teslimatı sağlamak için seri üretim
Yılda milyonlarca dedektöre kadar üretim kapasitesine sahip üç üretim hattı.
SSS
1. Termal hassasiyet nedir?
Termal Hassasiyet, aynı zamanda NETD (Gürültü Eşdeğeri Sıcaklık Farkı) olarak da adlandırılır, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir. Termal görüntüleyici tarafından ölçülen netlikle doğrudan ilişkilidir. Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvin (mK) cinsinden ölçülen sayısal bir değerdir. Termal hassasiyet değeri ne kadar küçükse, hassasiyet o kadar yüksek ve görüntü o kadar nettir.
2. Soğutmasız ve soğutmalı IR dedektörleri arasındaki fark nedir?
Piyasada şu anda iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır: soğutmalı ve soğutmasız.
Soğutmasız IR dedektörü ortam sıcaklığında çalışır. Yarı iletken endüstrisine dayanır ve bu nedenle genellikle küçük boyutlu ve düşük maliyetli büyük hacimlerde üretilebilir. Soğutmasız IR dedektörleri, taşınabilir/el tipi/mobil cihazlarda yaygın olarak kullanılmaktadır.
Soğutmalı IR dedektörleri, onları bir kriyosojutucu tarafından desteklenmesi gereken son derece düşük bir sıcaklıkta tutan bir birimde paketlenir. Soğutmasız sensörlere göre çok daha büyük, daha pahalı ve daha az güvenilirdirler, bunun nedeni esas olarak gerektirdikleri karmaşık soğutma sistemleridir. Ancak, soğutmalı sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli görevler elde etmek için uzun odak uzaklığına sahip optiklerle çalışırlar.
