Soğutulmamış LWIR Isı Görüntüleme Modülü, 1280x1024 çözünürlüğü 8μm piksel pitch ve fotovoltaik denetim için 30mK NETD

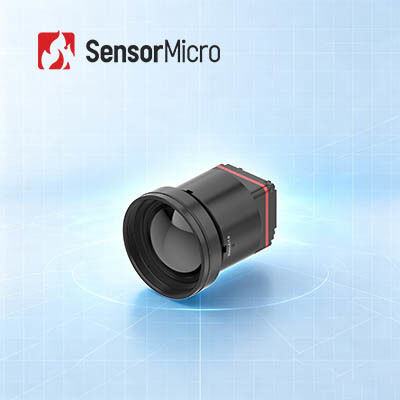

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL1208
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024 Güç Tüketimi 1W
Spektral Aralık 8~14μm Piksel Aralığı 8μm
Tipik NETD ≤30mK Kare Hızı 25/30 Hz
Vurgulamak

Soğutmasız LWIR Termal Görüntüleme Modülü

,

Payloads Termal Görüntüleme Modülü

,

640x512 Soğutmasız Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Soğutmasız LWIR Termal Görüntüleme Modülü 1280x1024/8µm Fotovoltaik Denetim İçin
Ürün Genel Bakışı
Cihazlarınız için güçlü bir megapiksel termal kamera çekirdeği mi arıyorsunuz? iTL1208 termal kamera çekirdeği ile tanışın. Tam 1280*1024 8µm yüksek çözünürlüklü termal performansı, 12mm lens ile sadece 35.7 gram ağırlığında, kompakt 22.6*22.6*34.5mm bir modüle sığdırdık. 30mK ultra düşük NETD'ye sahip bu kızılötesi kamera modülü, çıplak gözle tespit edilemeyen en zayıf sıcaklık farklarını bile algılar. RAW ve YUV çıkışlı MIPI CSI aracılığıyla kolayca takılıp entegre edilebilir, basit I2C/seri port kontrolü ile birlikte gelir. Yangın söndürme kameraları, elde taşınabilir denetim araçları veya mobil gözetim cihazları geliştiriyor olun, iTL1208 termal görüntüleme modülü mükemmel hafif termal görüş çözümünüzdür.
Ana Özellikler
  • Aşırı Hafif Tasarım
    22.6*22.6*34.5mm kompakt boyut ve 35.7g ağırlık (12mm lens dahil)
    Sınıfındaki en yüksek entegrasyon seviyelerinden biri
  • Yüksek Hassasiyet, Hassas Algılama
    8µm ultra küçük piksel boyutu, 1280*1024 çözünürlük ile ince detaylar ve net görüntüler sunar
    Tipik NETD ≤ 30mK, ince sıcaklık farklarının güvenilir bir şekilde algılanmasını sağlar
  • Basitleştirilmiş Geliştirme, Hızlı Entegrasyon
    Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
    MIPI CSI görüntü çıkış arayüzünü destekler
    Seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü verisi çıkışı
Ürün Özellikleri
Model iTL1208
IR Dedektör Göstergeleri Hassas Malzeme: VOx
Çözünürlük: 1280*1024
Piksel Boyutu: 8µm
Spektral Yanıt: 8µm ~ 14µm
Tipik NETD: ≤30mK
Görüntü İşleme Dijital Kare Hızı: 25/30Hz
Başlangıç Süresi: ≤6s
Dijital Video: RAW/YUV
Görüntü Algoritması: NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı: 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı PC Yazılımı: Modül Kontrolü ve Video Görüntüleme
Elektriksel Standart Harici Arayüz: 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0
İletişim Arayüzü: TTL-232/I2C
Dijital Video Arayüzü: MIPI-CSI
Besleme Gerilimi: 4.5-5.5V
Tipik Güç Tüketimi: 1W
Mekanik Boyut (lens dahil):
5mm lens ile: 22.6mm*22.6mm*50mm (lens dış çapı Φ37mm)
10mm lens ile: 22.6mm*22.6mm*45.3mm (lens dış çapı Φ33mm)
12mm lens ile: 22.6mm*22.6mm*34.5mm (lens dış çapı Φ26.6mm)
17mm lens ile: 22.6mm*22.6mm*35.4mm (lens dış çapı Φ27mm)
25mm lens ile: 22.6mm*22.6mm*44.2mm (lens dış çapı Φ33mm)
35mm lens ile: 22.6mm*22.6mm*50.9mm (lens dış çapı Φ43.2mm)
Ağırlık (lens dahil):
85.5±4.5g (5mm Lens ile)
70.5±3.6g (10mm Lens ile)
35.7±2g (12mm Lens ile)
40.7±2.1g (17mm Lens ile)
71.0±3.6g (25mm Lens ile)
110±5.5g (35mm Lens ile)
Çevresel Uyumluluk Çalışma Sıcaklığı: -40℃~+70℃
Depolama Sıcaklığı: -45℃~+85℃
Nem: %5~%95, yoğuşmasız
Titreşim: 5.35grms, Rastgele Titreşim, 3 eksenli
Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon: ROHS2.0/REACH
Optik Lens Sabit Odaklı Atermal: 5/10/12/17/25/35mm
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangın Söndürme, Enerji Bakımı, Fotovoltaik Denetim, Güvenlik Gözetimi, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarda yaygın olarak kullanılabilir.
Avantajlarımız
  • Zengin Ürün Çeşitliliği
    Birden fazla dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçeneği kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar.
  • Üstün Performans
    Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - geniş bir çevresel zorluk yelpazesinde performans göstermek üzere tasarlanmıştır.
  • Kolay Entegrasyon
    Birden fazla arayüz seçeneği, entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı geliştirmeyi mümkün kılar.
Sıkça Sorulan Sorular
Kızılötesi termal görüntülemenin avantajı nedir?
  • Tam karanlıkta görme
  • Kamuflaj altında tanımlama
  • Uzun menzilli algılama
  • Isı dağılımı algılama
  • Temassız sıcaklık ölçümü
  • Mekansal farkındalık
  • Ve benzeri
Termal hassasiyet nedir?
Termal Hassasiyet, NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılır, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir. Termal görüntüleyici tarafından ölçülen netlikle doğrudan ilişkilidir. Sıcaklık farkının sinyal-gürültü oranını temsil eden sayısal bir değerdir ve milKelvin (mK) cinsinden ölçülür. Termal hassasiyet değeri ne kadar küçükse, hassasiyet o kadar yüksek ve görüntü o kadar nettir.
Wafer seviyesi paket, seramik paket ve metal paket arasındaki fark nedir?
Soğutmasız kızılötesi dedektörler şu anda metal paketleme, seramik paketleme ve wafer seviyesi paketleme olarak ayrılmaktadır. Metal paketleme, üç ana paketleme formu arasında en eskisi ve en iyisidir; wafer seviyesi paketleme seri üretime uygundur; ve seramik paketleme, sivil ürünler için özel pazar tarafından daha çok tercih edilmektedir.
