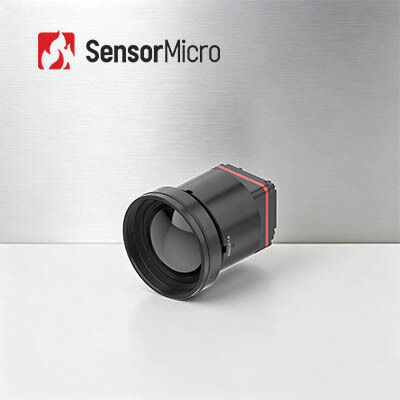

SWaP-C LWIR 1280x1024 çözünürlüklü termal kamera modülü, taşınabilir cihazlar için 8μm piksel pitch ve ≤30mK NETD ile
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Güç Tüketimi | 1W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 8μm |
| Tipik NETD | ≤30mK | Kare Hızı | 25/30 Hz |
| Vurgulamak | SWaP-C LWIR Termal Kamera Modülü,s LWIR Termal Kamera Modülü,s Termal Kamera Çekirdeği 12um |
||
Ürün Açıklaması
SWaP-C LWIR 1280x1024/8µm Taşınabilir Cihazlar İçin Termal Kamera Modülü
Ürün Genel Bakışı
iTL1208 termal görüntüleme modülü, minyatürleştirilmiş donanımı yüksek hassasiyetli termal algılama yetenekleriyle birleştiren, düşük SWaP mobil sistem dağıtımı için tasarlanmış yeni nesil soğutmasız megapiksel kızılötesi kamera çekirdeğidir.
Bu kızılötesi kamera modülü, 8µm küçük piksel aralığı, 1280×1024 megapiksel çözünürlük ve ultra hassas termal algılama için tipik ≤30mK NETD ile üstün görüntüleme performansı sunar.
Yangın söndürme, endüstriyel teşhis, dış mekan gözetimi ve taşınabilir mobil termal cihazlar için idealdir.
Ana Özellikler
- Aşırı Hafif Tasarım - Sınıfındaki en yüksek entegrasyon seviyelerinden biriyle 22.6×22.6×34.5mm kompakt boyut ve 35.7g ağırlık (12mm lens dahil)
- Yüksek Hassasiyet, Hassas Algılama - 1280×1024 çözünürlüklü 8µm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar, ince sıcaklık farklarının güvenilir tespiti için tipik NETD ≤ 30mK ile
- Basitleştirilmiş Geliştirme, Hızlı Entegrasyon - Birden fazla optik lens seçeneği, MIPI CSI görüntü çıkış arayüzünü, seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü verisi çıkışını destekler
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 1280×1024 |
| Piksel Boyutu | 8µm |
| Spektral Yanıt | 8µm ~ 14µm |
| Tipik NETD | ≤30mK |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30Hz |
| Başlangıç Süresi | ≤6s |
| Dijital Video | RAW/YUV |
| Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE |
| Görüntü Ekranı | 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| PC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel | |
| Standart Harici Arayüz | 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/I2C |
| Dijital Video Arayüzü | MIPI-CSI |
| Besleme Gerilimi | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W |
| Mekanik | |
| Boyut (lens dahil) | 5mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) 10mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) 12mm lens ile: 22.6mm×22.6mm×34.5mm (lens dış çapı Φ26.6mm) 17mm lens ile: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) 25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) 35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) |
| Ağırlık (lens dahil) | 85.5±4.5g (5mm Lens ile) 70.5±3.6g (10mm Lens ile) 35.7±2g (12mm Lens ile) 40.7±2.1g (17mm Lens ile) 71.0±3.6g (25mm Lens ile) 110±5.5g (35mm Lens ile) |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40℃~+70℃ |
| Depolama Sıcaklığı | -45℃~+85℃ |
| Nem | 5%~95%, yoğuşmasız |
| Titreşim | 5.35grms, Rastgele Titreşim, 3 eksen |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | Sabit Odaklı Atermal: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü orman yangınlarıyla mücadele, güç bakımı, fotovoltaik denetim, güvenlik izleme, giyilebilir cihazlar, taşınabilir cihazlar ve daha fazlası gibi alanlarda yaygın olarak kullanılabilir.
Ekibimiz
- Derin Teknik Uzmanlık - Kızılötesi sensör teknolojisi araştırma, geliştirme ve uygulamalarında uzun yıllara dayanan deneyim, çip tasarımı, wafer üretimi, paketleme ve test etme ve sistem entegrasyonu alanlarında güçlü yetenekler
- İnovasyon ve Pratik Uygulamaya Odaklanma - Termal görüntülemede teknolojik atılımları yönlendirmeye kararlı, NETD, SWaP ve çalışma sıcaklığı sınırlarını sürekli zorluyor
- Çeşitlendirilmiş Ürün Portföyü - Çeşitli endüstriler için hem soğutmalı hem de soğutmasız çözümler dahil olmak üzere kapsamlı kızılötesi algılama bileşenleri yelpazesi
- Titiz Güvenilirlik Doğrulaması - Uzun vadeli kararlılık ve güvenilirlik sağlamak için üretim boyunca birden fazla test prosedürü ile sağlam kalite yönetim sistemi
- Profesyonel Teknik Destek - Mühendislik ekibi, sistem entegrasyonunu hızlandırmak ve verimliliği artırmak için müşterilerin Ar-Ge ve ürün ekipleriyle yakın çalışır
Sıkça Sorulan Sorular
Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez. Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunları elektrik sinyallerine dönüştürerek görünür termal görüntüler üreten bir optik-elektrik cihazdır.
WLP nedir?
WLP, wafer seviyesi paketleme anlamına gelir. MEMS waferinin tamamı üzerinde yüksek vakum paketlemesinin tamamlanması, ardından tek bir kızılötesi sensör yapmak için çizilmesi ve kesilmesi işlemidir. Metal paket ve seramik paket ile birlikte, soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.
WLP'nin avantajı nedir?
WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır. Küresel Sensör Teknolojisi, toplu üretim yeteneği ile, gelişmekte olan pazarlardaki daha fazla yeni uygulamayı desteklemek için çeşitli WLP kızılötesi modül çözümleri sunmaktadır.
