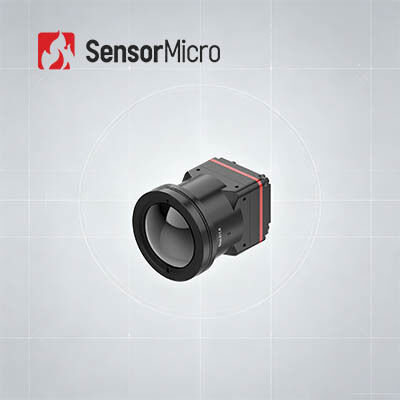

1280x1024 çözünürlüğü 8μm piksel pitch ve 30mK NETD ApexCore kızılötesi dedektörü ile soğutulmamış termal kamera modülü

  • Uncooled Thermal Camera Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD ApexCore Infrared Detector
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL1208
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024 Spektral Aralık 8~14μm
Güç Tüketimi 1W Tipik NETD ≤30mK
Kare Hızı 25/30 Hz Piksel Aralığı 8μm
Vurgulamak

Drone Termal Kamera Modülü 12um

,

Hafif İHA Termal Kamera Modülü

,

İHA Soğutmasız Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Termal Kamera Modülü Soğutmasız 1280x1024/8μm ApexCore Kızılötesi Dedektör
Ürüne Genel Bakış
SWaP kısıtlı mobil sistemler için tasarlanmış ultra taşınabilir megapiksel kızılötesi kamera çekirdeğiniz olan iTL1208 ile tanışın. Yalnızca 22,6×22,6×34,5 mm ve 35,7 g (12 mm lens dahil) ağırlığıyla bu 8μm yüksek çözünürlüklü modül, 30 mK'ye kadar NETD ile en üst düzey minyatürleştirmeyi ve üst düzey termal hassasiyeti dengeler. Canlı 1280×1024 HD termal görüntüler sunan bu ürün, esnek lens seçimi, standart MIPI CSI çıkışı, RAW/YUV veri iletimi ve basit I2C/seri bağlantı noktası kontrolü özelliklerine sahiptir. Elde taşınır cihazlar, mobil platformlar, güvenlik gözetimi, endüstriyel denetim ve kurtarma görevleri için mükemmeldir. Entegrasyona hazır termal kamera çekirdeğimizle kızılötesi ürün geliştirmenizi basitleştirin.
Ana Özellikler
  • Son Derece Hafif Tasarım- 22,6×22,6×34,5 mm kompakt boyut ve 34,5 g ağırlık (12 mm lens dahil), sınıfındaki en yüksek entegrasyon düzeyleri arasında yer alır
  • Yüksek Hassasiyet, Hassas Tespit- 1280×1024 çözünürlüklü 8μm ultra küçük piksel boyutu, ince sıcaklık farklarının güvenilir şekilde algılanması için tipik NETD ≤30mK ile ince ayrıntılar ve net görüntüler sunar
  • Basitleştirilmiş Geliştirme, Hızlı Entegrasyon- Çoklu optik lens seçenekleri, MIPI CSI görüntü çıkış arayüzü, seri port/I2C aracılığıyla kontrol edilen RAW ve YUV görüntü veri çıkışı
Ürün Özellikleri
Modeli iTL1208
Hassas Malzeme VOx
Çözünürlük 1280×1024
Piksel Boyutu 8μm
Spektral Tepki 8μm ~ 14μm
Tipik NETD ≤30mK
Dijital Kare Hızı 25/30 Hz
Başlangıç ​​Süresi ≤6s
Dijital Video HAM/YUV
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak)
PC Yazılımı Modül Kontrolü ve Video Ekranı
Standart Harici Arayüz 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0
İletişim Arayüzü TTL-232/I2C
Dijital Video Arayüzü MIPI-CSI
Besleme Gerilimi 4.5-5.5V
Tipik Güç Tüketimi 1W
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°~+85°
Nem %5~%95, yoğunlaşmayan
Titreşim 5,35grms, Rastgele Titreşim, 3 eksenli
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens Sabit Odaklı Atermal: 5/10/12/17/25/35mm
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangınlarıyla Mücadele, Güç Bakımı, Fotovoltaik Muayene, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha birçok alanda kullanılabilir.
Hizmetlerimiz
  • Ürün Özelleştirme:Yapılandırmaları ayarlayın ve algoritmaları sektöre özel gereksinimleri karşılayacak şekilde uyarlayın
  • Yerinde Teknik Destek ve Eğitim:Çekirdek müşterilere uygulamalı sistem kurulumu ve operasyonel eğitim sağlayın
  • Yeni Ürünler ve Pazarlar için Ortak İnovasyon:Yenilikçi kızılötesi uygulama çözümlerini birlikte geliştirmek için müşterilerle işbirliği yapın
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Doğada sıcaklığı mutlak sıfırdan (-273°C) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir. Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntü olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini ilgili elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur.
Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır. Yüksek hassasiyete sahiptir ve soğutmasız kızılötesi dedektöre göre daha hafif sıcaklık farklarını ayırt edebilir. On kilometreden daha uzaktaki çok uzun bir aralıktaki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir. Soğutmalı dedektörün yapısı çok karmaşıktır ve bu da soğutmasız dedektöre göre nispeten daha yüksek maliyetle sonuçlanır.
