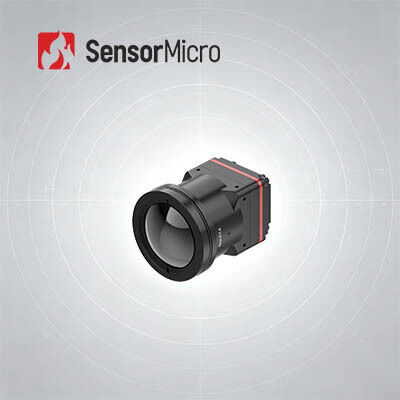

1280x1024 Çözünürlük, 8μm Piksel Aralığı ve 8~14μm Spektral Aralığa Sahip Soğutmasız Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 8μm |
|---|---|---|---|
| Kare Hızı | 25/30 Hz | Spektral Aralık | 8~14μm |
| Güç Tüketimi | 1W | Tipik NETD | ≤30mK |
| Vurgulamak | Radyometrik Soğutmasız Termal Görüntüleme Modülü,Dronlar Soğutmasız Termal Görüntüleme Modülü,Termal Kamera Çekirdeği 14um |
||
Ürün Açıklaması
Soğutulmamış Termal Görüntüleme Modülü 1280x1024/8μm Spektral Aralık 8~14μm
Yeni nesil minyatür fotoelektrik algılama sistemleri için tasarlanan iTL1208 amiral gemisi megapixel kızılötesi kamera çekirdeği, çığır açan SWaP performans sinerjisi elde ediyor.Üst düzey 8μm büyük formatlı kızılötesi dedektör çipine sahip, bu muhteşem bir şekilde kapsüle edilmiş modül, minimalist 22.6×22.6×34.5mm hücresi ve 35.7g ultra hafif yararlı yük içinde 1280×1024 yüksek sadakatli termal görüntüleme elde eder.Ultra düşük 30mK NETD derecesi ve kendi geliştirdiği akıllı görüntü optimizasyonu algoritmaları ile, karmaşık düşük kontrastlı ortamlarda bile olağanüstü bir doğrulukla tam spektrumlu termal ayrıntıları geri alıyor.Taşınabilir hassas fotoelektrik terminaller ve insansız mobil platform yükleri için optimize edilmiş, iTL1208 özelleştirilmiş optik yapılandırmayı ve standart endüstriyel otobüs protokolü etkileşimini destekliyor, bu da yüksek kaliteli güvenlik sağlar.Güvenilir çekirdek kızılötesi görüş yeteneklerine sahip akıllı endüstriyel denetim ve kamu güvenliği acil durum müdahale sistemleri.
Ana Özellikleri
- Çok Hafif Tasarım- 22,6×22,6×34,5 mm'lik kompakt boyut ve 34,5 g'lık ağırlık (12 mm lens dahil); sınıfındaki en yüksek entegrasyon seviyelerinden biri
- Yüksek duyarlılık, hassas algılama- 1280×1024 çözünürlüğü olan 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar; tipik NETD ≤ 30mK, ince sıcaklık farklılıklarının güvenilir bir şekilde tespit edilmesini sağlar
- Basitleştirilmiş Gelişim, Hızlı Entegrasyon- Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur; MIPI CSI görüntü çıkış arayüzünü destekler; RAW ve YUV görüntü veri çıkışı, seri port / I2C üzerinden kontrol ile
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Detektörleri Göstericileri |
Duyarlı malzeme:VOx Karar:1280×1024 Piksel Boyutu:8 μm Spektral tepki:8μm ~ 14μm Tipik NETD:≤ 30mK |
| Görüntü İşleme |
Dijital kare hızı:25/30Hz Başlama saati:≤6s Dijital Video:RAW/YUV Görüntü Algoritması:NUC/3DNR/DNS/DRC/EE Resim gösterimi:10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli |
Standart Dış Arayüz:34Pin_Connector Arayüzü: BP04SD-34-0065-R0 İletişim arayüzü:TTL-232/I2C Dijital Video Arayüzü:MIPI-CSI Besleme voltajı:4.5-5.5V Tipik güç tüketimi:1W |
| Mekanik |
Boyut (düşünce dahil): • 5mm lensle: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) • 10mm lensle: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) • 12 mm lensle: 22.6mm × 22.6mm × 34.5mm (lens dış çapı Φ26.6mm) • 17mm lensle: 22.6mm × 22.6mm × 35.4mm (lens dış çapı Φ27mm) • 25mm lensle: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) • 35mm lens ile: 22.6mm × 22.6mm × 50.9mm (lens dış çapı Φ43.2mm) Ağırlık (düşünce dahil): • 85.5±4.5g (5mm lensle) • 70.5±3.6g (10mm lensle) • 35.7±2g (12mm lensle) • 40.7±2.1g (17mm lensle) • 71.0±3.6g (25mm lensle) • 110±5.5g (35mm lensle) |
| Çevreye Uyumluluk |
Çalışma sıcaklığı:-40°C~+70°C Depolama sıcaklığı:-45°C~+85°C Nem:5% ~ 95%, yoğunlaşmayan titreşim:5.35 gram, rastgele titreşim, 3 eksen. Etkisi:Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez Sertifika:RoHS2.0/REACH Optik lens:Sabit odağa odaklama: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangını, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarında kullanılabilir.
Ürün Faydaları
Zengin Ürün Türleri- Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
Olağanüstü Performans- Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
Kolay Entegre- Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sıkça Sorulan Sorular
Hangi endüstrilerde odak düzlemi dizisi kızılötesi dedektörleri kullanılır?
Kızılötesi odak düzlemi dedektörü, termal görüntüleme sisteminin temel bileşenidir ve nesnelerin kızılötesi bilgilerini tespit etmek, tanımlamak ve analiz etmek için anahtardır.Trafikte çok çeşitli uygulamalara sahiptir., denetim, güvenlik izleme, meteoroloji, tıp ve diğer endüstriler.
Soğutulmuş ve soğutulmamış kızılötesi odak düzlemi dedektörünün özellikleri nelerdir?
Kızılötesi odak düzlemi dedektörleri soğutulmuş kızılötesi odak düzlemi dedektörü ve soğutulmamış kızılötesi odak düzlemi dedektörü olarak bölünebilir.Soğutulmuş kızılötesi dedektör düşük sıcaklıklı bir vakum ortamında yüksek hassasiyetle çalışır ve daha ince sıcaklık farklılıklarını ayırt edebilir, soğutulmamış kızılötesi odak düzlemi dedektörü ise kriyojenik bir ortama ihtiyaç duymaz ve oda sıcaklığında çalışabilir.
