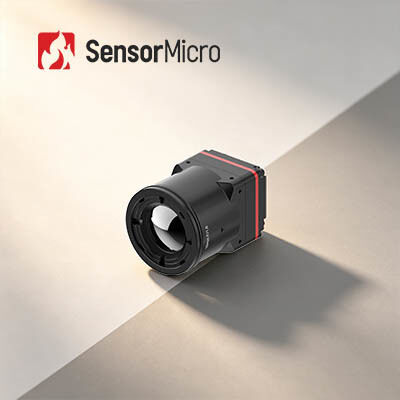

Hassas Tespit için 8μm Piksel Boyutu ve 30mK Termal Hassasiyete Sahip HD 1280x1024 Çözünürlüklü Termal Görüntüleme Modülü

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL1208
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Tipik NETD ≤30mK Güç Tüketimi 1W
Spektral Aralık 8~14μm Kare Hızı 25/30 Hz
Piksel Aralığı 8μm Çözünürlük 1280x1024
Vurgulamak

s Termal Görüntüleme Modülü 640x512

,

Endüstriyel Termal Görüntüleme Modülü 12um

,

Termografi LWIR Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
HD Termal Görüntüleme Modülü 1280x1024/8μm Orman Yangınlarıyla Mücadele İçin
Ürün Genel Bakışı
iTL1208, SWaP'a duyarlı mobil uygulamalar için özel olarak tasarlanmış, yüksek entegrasyonlu 8μm megapiksel kızılötesi kamera çekirdeğidir. 22.6×22.6×34.5mm kompakt boyutları ve 12mm lens ile sadece 35.7g ağırlığıyla, 1280×1024 HD termal görüntüleme ve 30mK yüksek termal hassasiyet sunar. MIPI CSI arayüzü, RAW/YUV çift çıkışı ve seri/I2C kontrolü ile bu kolay entegre edilebilir modül, elde taşınabilir, güvenlik, endüstriyel, yangınla mücadele ve kurtarma termal görüntüleme ekipmanları için idealdir.
Ana Özellikler
Aşırı Hafif Tasarım
  • 22.6×22.6×34.5mm kompakt boyut ve 34.5g ağırlık (12mm lens dahil)
  • Sınıfındaki en yüksek entegrasyon seviyelerinden biri
Yüksek Hassasiyet, Hassas Algılama
  • 8μm ultra küçük piksel boyutu ve 1280×1024 çözünürlük ile ince detaylar ve net görüntüler sunar
  • Tipik NETD ≤ 30mK, ince sıcaklık farklarının güvenilir bir şekilde algılanmasını sağlar
Basitleştirilmiş Geliştirme, Hızlı Entegrasyon
  • Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
  • MIPI CSI görüntü çıkış arayüzünü destekler
  • Seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü verisi çıkışı
Ürün Özellikleri
Model iTL1208
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 1280×1024
Piksel Boyutu 8μm
Spektral Yanıt 8μm ~ 14μm
Tipik NETD ≤30mK
Görüntü İşleme
Dijital Kare Hızı 25/30Hz
Başlangıç Süresi ≤6s
Dijital Video RAW/YUV
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı
PC Yazılımı Modül Kontrolü ve Video Görüntüleme
Elektriksel
Standart Harici Arayüz 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0
İletişim Arayüzü TTL-232/I2C
Dijital Video Arayüzü MIPI-CSI
Besleme Gerilimi 4.5-5.5V
Tipik Güç Tüketimi 1W
Mekanik
Boyut (lens dahil) 5mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm)
10mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm)
12mm lens ile: 22.6mm×22.6mm×34.5mm (lens dış çapı Φ26.6mm)
17mm lens ile: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm)
25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm)
35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm)
Ağırlık (lens dahil) 85.5±4.5g (5mm lens ile)
70.5±3.6g (10mm lens ile)
35.7±2g (12mm lens ile)
40.7±2.1g (17mm lens ile)
71.0±3.6g (25mm lens ile)
110±5.5g (35mm lens ile)
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°C~+85°C
Nem 5%~95%, yoğuşmasız
Titreşim 5.35grms, Rastgele Titreşim, 3 eksen
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon ROHS2.0/REACH
Optik Lens Sabit Odak Atermal: 5/10/12/17/25/35mm
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangınlarıyla Mücadele, Enerji Bakımı, Fotovoltaik Muayene, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha fazlası gibi alanlarda kullanılabilir.
Özelleştirilmiş Hizmetler
  • Ürün Özelleştirme: Sektöre özel gereksinimleri karşılamak için yapılandırmaları ayarlayın ve algoritmaları uyarlayın
  • Yerinde Teknik Destek ve Eğitim: Çekirdek müşterilere uygulamalı sistem kurulumu ve operasyonel eğitim sağlayın
  • Yeni Ürünler ve Pazarlar İçin Ortak İnovasyon: Yenilikçi kızılötesi uygulama çözümleri geliştirmek için müşterilerle işbirliği yapın
Sıkça Sorulan Sorular
Kızılötesi termografi nedir?
Termografi, nesne yüzey sıcaklığı tespitine dayanan yeni ve etkili bir invaziv olmayan teşhis yöntemidir. Bir nesneden yayılan kızılötesi (IR) radyasyon, bir sıcaklık dağılım haritası şeklinde kaydedilir ve görselleştirilir.
Kızılötesi termografi ne için kullanılabilir?
Kızılötesi termal görüntüleme, ev denetimleri yapmak, yapısal kusurları, elektriksel arızaları, mekanik arızaları, insan ve hayvanlardaki fizyolojik değişiklikleri ve çok daha fazlasını belirlemek için kullanılabilir.
Kızılötesi termografinin avantajları nelerdir?
Tahribatsız muayene için:
  • Testi basit ve hasarsız hızlı yanıt verir
  • Maliyetleri düşürür, iş verimliliğini artırır, insan gücü ve ekipman yıpranmasını azaltır
Tıbbi termografi için:
  • İnsan vücudundaki gizli sorunları bulmak için çok etkilidir
  • Radyasyon ve ağrı olmadan %100 güvenlidir
  • Erken sağlık taraması için ideal araç
