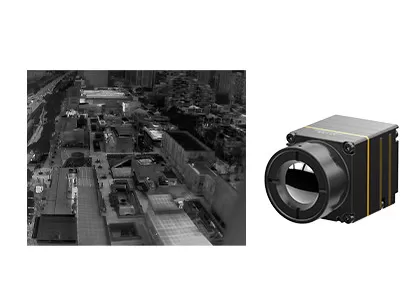

Keskin Termal Görüntüleme LWIR Kızılötesi Kamera Modülü 640x512 12μm Drone için
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL612/R |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0.7w |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| Tipik NETD | ≤40mk | Kare oranı | 30Hz |
| Vurgulamak | LWIR Kızılötesi Kamera Modülü 640x512,Keskin Termal Görüntüleme Kızılötesi Kamera Modülü,12uM Drones Termal Kamera Çekirdeği |
||
Ürün Açıklaması
TWIN612 Isı Görüntüleme Modülü
Drone için keskin Termal Görüntüleme LWIR 640x512 12μm Kızılötesi Kamera Modülü
Ürün Tanımı
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm wafer seviyesi paketi (WLP) kızılötesi termal dedektörü entegre eder.8-14μm spektral aralığındaki dronlar için soğutulmamış bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.iTL612R soğutulmamış termal modülü, sınırlı alanda kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunarKompakt yapısı aynı özellik modülünün en üst seviyesine ulaştı.Ayrıca endüstriyel sıcaklık ölçümü için -20 °C ~ 550 °C aralığında ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, öngörüsel bakım, fotovoltaik denetim, çevre koruması, bilimsel araştırma, hava fotoğrafçılığı,Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb.
Ana Özellikleri
Kompakt ve hafif tasarım
• Boyut: 21mm×22.3mm×27.3mm (9.1mm lensle)
• Ağırlık: 20.8g±1.5g (9.1mm lensle)
• 0.7W kadar düşük güç tüketimi
Açık görüntü ve doğru radyometri
• Yeni bir görüntü işleme algoritması: NUC / 3DNR / DNS / DRC / EE
• Windows/Linux/ARM SDK desteği
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegre Etmek İçin Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| Model | iTL612/R |
| IR Detektör Performansı | |
| Hassas Malzeme | Vanadyum oksit |
| Karar | 640×512 |
| Piksel Boyutu | 12 μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü İşleme | |
| Çerçeve Hızı | 30Hz |
| Başlama Zamanı | 5s |
| Dijital Video | RAW/YUV/BT656 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | Siyah Sıcak / Beyaz Sıcak / Sahte Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektriksel özellikler | |
| Standart Dış Arayüz | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Erkek) |
| USB Genişletme Kartı | Tip-C |
| İletişim Arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Güçlendirme Voltajı | 3.3V±0.1V VDC |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 0°C~550°C; Kişiselleştirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±3°C veya ±3%'ten büyük (@23°C±3°C) |
| Bölgesel sıcaklık ölçümü | Çıktı bölgesel sıcaklığının maksimum, asgari ve ortalama değeri |
| SDK | Windows/Linux/ARM desteği; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Fiziksel Özellikler | |
| Boyut (mm) | 21×22.3×27.3 (9.1mm Lens ile) |
| Ağırlık | 20.8g±1.5g (9.1mm lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, 3 Eksen |
| Şok | Yarım sinüs dalgası, 40g/11ms, 3 Eksen 6 Yönü |
| Sertifikalar | RoHS2.0/REACH |
| Optik | |
| İsteğe bağlı lens | Sabit odağacı Athermal: 9.1mm |
Endüstriyel Uygulamalar
iTL612/R termal görüntüleme modülü, UAV yüklerine ve giyilebilir cihazlara entegre edilebilir.Tahmin edici bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, yardım ve kurtarma, orman yangınlarının önlenmesi, kentsel güvenlik vb..
Standart Hizmet
Tam belgelendirme: Ürün kılavuzları, kurulum kılavuzları ve seçim referansları.
Gelişim ve Test Yardımcılığı: Örnek Entegre Test, Performans Değerlendirme ve Parametreler Doğrulama kolaylaştırıldı.
Gelişmiş Geliştirici Araç Derneği: SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.
Uzaktan Teknik Destek: 24/7 desteği hızlı yanıt ve kritik sorunlar için zamanında çözüm.
Garanti: Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.
Sık Sorulan Sorular
1Doğru kızılötesi dedektör çözünürlüğünü nasıl seçebilirim?
Bu, ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür.Düşük çözünürlüklü kızılötesi dedektörü seçebilirsinizUzaktan izleme gibi özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024'lük yüksek çözünürlüklü kızılötesi dedektörü seçebilirsiniz.
2Termal görüntüleme için doğru sahte rengi nasıl seçebilirim?
- Beyaz gri, küçük sıcaklık farkı olan hedef için daha uygundur.
- Kırmızı ve mavi, problem noktalarının bulunması gereken sahne için daha uygundur.
- Demir kırmızı enerji endüstrisinin standart renk paletidir.
Not: hangi paleti seçerseniz seçin, termal sıcaklık hiç değişmeyecek.
3- Uygun bir kızılötesi termal kamera lensini nasıl seçebilirim?
- Standart lens uygun mesafeden normal hedeflere ulaşabilir.
- Teleobjektif için, nispeten küçük ve uzun mesafeden bakılması gereken hedefler için uygundur
- Yakın mesafeden nesneleri daha ayrıntılı görmek için geniş açılı lens daha iyidir.
- Makro lens, çip devresi gibi çok küçük hedefleri yakın mesafeden görmek için.
