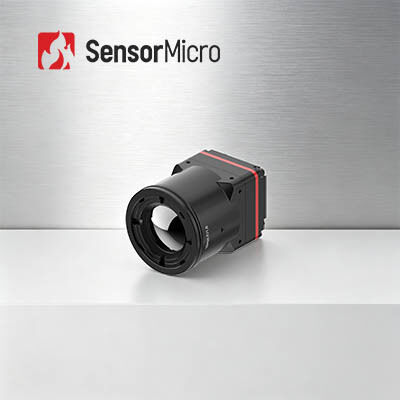

Ultra Clear 1280x1024 Çözünürlüklü LWIR Kızılötesi Kamera Modülü, 8μm Piksel Pitch ve ≤30mK NETD
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Piksel Aralığı | 8μm | Çözünürlük | 1280x1024 |
|---|---|---|---|
| Güç Tüketimi | 1W | Spektral Aralık | 8~14μm |
| Tipik NETD | ≤30mK | Kare Hızı | 25/30 Hz |
| Vurgulamak | LWIR Kızılötesi Kamera Modülü 640x512,Keskin Termal Görüntüleme Kızılötesi Kamera Modülü,12uM Drones Termal Kamera Çekirdeği |
||
Ürün Açıklaması
Ultra Clear Termal Görüntüleme LWIR Kızılötesi Kamera Modülü 1280x1024/8μm
Ürüne Genel Bakış
iTL1208 megapiksel kızılötesi kamera çekirdeği, modern termal görüş donanımı için SWaP optimizasyonunu yeniden tanımlıyor. Birinci Sınıf Taşınabilirlik: Yalnızca 35,7 gram (12 mm lens dahil) ve 22,6×22,6×34,5 mm küçük boyutlarıyla eş megapiksel kızılötesi modüller arasında entegrasyon düzeyinde en üst sıralarda yer alır. Lider Algılama Performansı: Endüstri standardı 8μm ultra küçük piksel boyutu, 1280×1024 tam megapiksel çözünürlük ve ≤30 mK ultra düşük NETD, sıradan termal kameralar tarafından görülemeyen küçük sıcaklık farklarını tespit eder. Zahmetsiz Dağıtım: Çeşitli lens uyumluluğu, evrensel MIPI çıkışı, çift RAW/YUV veri modları ve çift kanallı kontrol protokolleri. Gözetim, endüstriyel test ve acil durum müdahale senaryolarında üstün performans için termal cihazlarınızı iTL1208 ile yükseltin.
Ana Özellikler
- Son Derece Hafif Tasarım
- 22,6×22,6×34,5 mm kompakt boyut ve 34,5 g ağırlık (12 mm lens dahil)
- Kendi sınıfındaki en yüksek entegrasyon seviyeleri arasında
- Yüksek Hassasiyet, Hassas Tespit
- 1280 × 1024 çözünürlüklü 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
- Tipik NETD ≤ 30mK, ince sıcaklık farklarının güvenilir şekilde algılanmasını sağlar
- Basitleştirilmiş Geliştirme, Hızlı Entegrasyon
- Farklı uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
- MIPI CSI görüntü çıkış arayüzünü destekler
- RAW ve YUV görüntü veri çıkışı, seri port/I2C üzerinden kontrol ile
Ürün Özellikleri
| Modeli | iTL1208 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 1280×1024 |
| Piksel Boyutu | 8μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤30mK |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30 Hz |
| Başlangıç Süresi | ≤6s |
| Dijital Video | HAM/YUV |
| Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| PC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/I2C |
| Dijital Video Arayüzü | MIPI-CSI |
| Besleme Gerilimi | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W |
| Mekanik | |
| Boyut (lens dahil) | 5 mm lensle: 22,6 mm × 22,6 mm × 50 mm (lens dış çapı Φ37 mm) 10 mm lensle: 22,6 mm × 22,6 mm × 45,3 mm (lens dış çapı Φ33 mm) 12 mm lensle: 22,6 mm × 22,6 mm × 34,5 mm (lens dış çapıΦ26,6 mm) 17 mm lensle: 22,6 mm × 22,6 mm × 35,4 mm (lens dış çapı Φ27 mm) 25 mm lensle: 22,6 mm × 22,6 mm × 44,2 mm (lens dış çapı Φ33 mm) 35 mm lensle: 22,6 mm × 22,6 mm × 50,9 mm (lens dış çapı Φ43,2 mm) |
| Ağırlık (lens dahil) | 85,5±4,5g (5mm lensle) 70,5±3,6g (10mm lensle) 35,7±2 g (12 mm lensle) 40,7±2,1g (17 mm lensle) 71,0±3,6g (25mm lensle) 110±5,5g (35mm lensle) |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85° |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | Sabit Odaklı Atermal: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangınlarıyla Mücadele, Güç Bakımı, Fotovoltaik Muayene, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarda kullanılabilir.
Standartlaştırılmış Hizmet
- Tam Belgeler:Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahmin etmeden başlayın.
- Geliştirme ve Test Yardımı:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulaması artık daha kolay.
- Gelişmiş Geliştirici Araç Seti:Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
- Uzaktan Teknik Destek:7/24 destek: Kritik sorunlara hızlı yanıt ve zamanında çözüm.
- Garanti:Optimum performansı yeniden sağlamak için orijinal parçalar ve sıkı proses uyumu.
Sıkça Sorulan Sorular
1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Bu, ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür. Görüntü kalitesi yüksek değilse 120x90, 256x192, 384x288 gibi çözünürlüğü düşük kızılötesi dedektörü tercih edebilirsiniz. Uzaktan izleme gibi bazı özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024 yüksek çözünürlüklü kızılötesi dedektörü tercih edebilirsiniz.
2. Termal görüntüleme için doğru sözde renk nasıl seçilir?
- Gri beyaz, küçük sıcaklık farkı olan hedef için daha uygundur
- Sorunlu noktaların bulunması gereken sahne için kırmızı ve mavi daha uygundur.
- Demir kırmızısı, enerji sektörünün standart renk paletidir.
Not: Hangi paleti seçerseniz seçin termal sıcaklık hiçbir şekilde değişmeyecektir.
3. Uygun kızılötesi termal kamera lensi nasıl seçilir?
- Standart lens uygun mesafedeki normal hedefleri karşılayabilir
- Telefoto lens için nispeten küçük olan ve uzun mesafeden görülmesi gereken hedefler için uygundur.
- Yakın mesafedeki nesneleri daha detaylı görmek için geniş açılı mercekler daha iyidir.
- Makro lens, çip devresi gibi çok küçük hedefleri yakın mesafeden görmek içindir.
