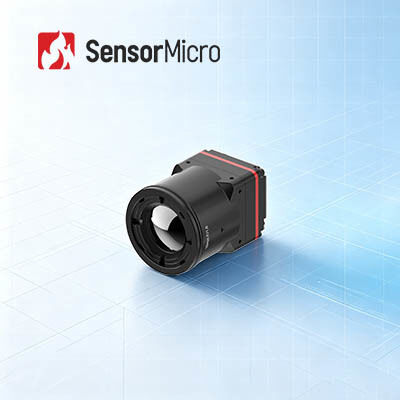

1280x1024 çözünürlüğü ve 8μm Piksel Pitch VOx Mikrobolometre ile soğutulmamış LWIR Isı Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Güç Tüketimi | 1W | Spektral Aralık | 8~14μm |
|---|---|---|---|
| Piksel Aralığı | 8μm | Tipik NETD | ≤30mK |
| Çözünürlük | 1280x1024 | Kare Hızı | 25/30 Hz |
| Vurgulamak | Drone'lar Soğutmasız LWIR Termal Modül,VOx Mikrobolometre LWIR Termal Modül,LWIR Termal Kamera Çekirdeği 12uM |
||
Ürün Açıklaması
1280x1024/8μm VOx Mikrobolometre ile soğutulmamış LWIR Isı Modülü
Ürün Genel Görünümü
Araştırma ve geliştirme döngüsünü ve entegrasyon zorluğunu azaltmak için tasarlanan iTL1208, hızlı gömülü geliştirme için optimize edilmiş bir plug-and-play megapixel kızılötesi kamera çekirdeğidir.6×34.5 mm, 35.7g 12 mm lensle) 8μm 1280×1024 yüksek çözünürlüklü kızılötesi dedektörü benimsiyor ve istikrarlı yüksek kaliteli çıkış için 30mK düşük NETD'yi koruyor.
Tüm entegrasyon iş akışını basitleştiririz: farklı alan görüntüleme açısı taleplerine uymak için birden fazla değişken optik lens seçeneği mevcuttur;Ana akım MIPI CSI arayüzü yüksek hızlı video iletimini garanti eder; hem RAW orijinal termal veriler hem de YUV kodlanmış veri çıkışı ikincil algoritma geliştirilmesini destekler.Kullanıcılar tüm kamera parametrelerini standart seri bağlantı noktası veya I2C otobüs kontrolü aracılığıyla kolayca yapılandırabilirler.En uygun maliyetli termal çekirdek, el ve mobil termal görüntüleme son ürünleri geliştiren mühendis ekipleri için.
Ana Özellikleri
Çok Hafif Tasarım
- 22,6×22,6×34,5 mm'lik kompakt boyut ve 34,5 g ağırlığı (12 mm lens dahil)
- Sınıfında en yüksek entegrasyon düzeyleri arasında
Yüksek duyarlılık, hassas algılama
- 1280 × 1024 çözünürlüğü olan 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
- Tipik NETD ≤ 30mK, ince sıcaklık farklılıklarının güvenilir bir şekilde tespit edilmesini sağlar
Basitleştirilmiş Gelişim, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
- MIPI CSI görüntü çıkış arayüzünü destekler
- RAW ve YUV görüntü veri çıkışı, seri port/I2C üzerinden kontrol ile
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Detektörleri Göstericileri | Duyarlı malzeme: VOx |
| Çözüm: 1280×1024 | |
| Piksel Boyutu: 8μm | |
| Spektral Yanıt: 8μm ~ 14μm | |
| Tipik NETD: ≤30mK | |
| Görüntü İşleme | Dijital kare hızı: 25/30Hz |
| Başlatma süresi: ≤6 saniye | |
| Dijital Video: RAW/YUV | |
| Görüntü Algoritması: NUC/3DNR/DNS/DRC/EE | |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | Bilgisayar Yazılımı: Modül Kontrolü ve Video Ekranı |
| Elektrikli | Standart Dış Arayüz: 34Pin_Connector Arayüz: BP04SD-34-0065-R0 |
| İletişim arayüzü: TTL-232/I2C | |
| Dijital Video Arayüzü: MIPI-CSI | |
| Güçlendirme Voltajı: 4.5-5.5V | |
| Tipik Güç Tüketimi | 1W |
| Mekanik - Boyut (düşünce dahil) | 5 mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) |
| 10 mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) | |
| 12 mm lensle: 22.6mm×22.6mm×34.5mm (lens dış çapı Φ26.6mm) | |
| 17mm lensle: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) | |
| 25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) | |
| 35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) | |
| Mekanik - Ağırlık (lense dahil) | 85.5±4.5g (5mm lensli) |
| 70.5±3.6g (10mm lensli) | |
| 35.7±2g (12mm lensli) | |
| 40.7±2.1g (17mm lens ile) | |
| 71.0±3.6g (25mm lensle) | |
| 110±5.5g (35mm lensle) | |
| Çevreye Uyumluluk | Çalışma sıcaklığı: -40°C~+70°C |
| Depolama sıcaklığı: -45°C~+85°C | |
| Nemlilik: 5% ~ 95%, yoğunlaşmayan | |
| Titreme: 5.35 gram, rastgele titreşim, 3 eksen | |
| Çarpışma: Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksen, 3 kez | |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | Sabit odağa odaklama: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangını, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarında kullanılabilir.
Standart Hizmet
- Tam belgelendirme:Ürün kılavuzları, kurulum kılavuzları ve seçim referansları.
- Gelişim ve Test Yardımları:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
- Gelişmiş Geliştirici Aracı:SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.
- Uzaktan Teknik Destek:24/7 destek - kritik sorunlar için hızlı yanıt ve zamanında çözüm.
- Garanti:Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.
Sıkça Sorulan Sorular
Kızılötesi dedektörler/termal kamera çekirdekleri hangi endüstrilerde kullanılabilir?
Mikro kızılötesi dedektörler / termal kamera çekirdekleri birçok endüstride yaygın olarak kullanılır:
- Termografi: Güç Bakımı, Makine Görüşü, Bina HVAC, Metalürji Petrokimya, Tahmini Bakım, Epidemi Önleme
- Güvenlik ve İzleme: Güvenli Şehir, Altyapı İzleme, Sınır Güvenliği, Deniz Seyahatleri, Maden Güvenliği
- Yangın söndürme ve kurtarma: Orman yangınlarının önlenmesi, yangın önlenmesi, arama ve kurtarma
- Kişisel Görüş: Açık havada eğlenme, hayvan gözlemleme, uygulama devriyesi
- ADAS: Otonom Sürüş, Gelişmiş Sürücü Yardımcı Sistemi, Özel Araçlar
- AIoT: Akıllı Ev, Akıllı Donanım, Akıllı Bakım, Robotlar
- Diğerleri: Geliştirilmiş Uçuş Görme Sistemi, Gaz Bulma, Tarım ve Çiftçilik, Bilimsel Araştırma
