256x192 çözünürlük 12μm Pixel Pitch Focus Free LWIR Termal Kamera Modülü

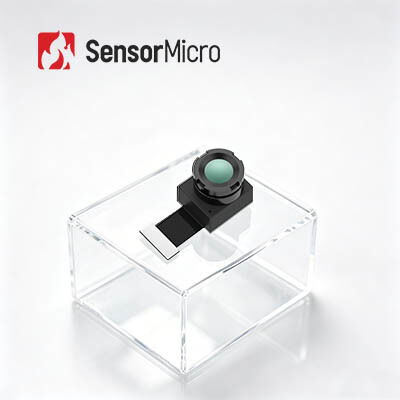

  • 256x192 Resolution 12μm Pixel Pitch Focus Free LWIR Thermal Camera Module for Thermography
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası TIMO212
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 256x192 Çıktı Verileri 14bit Ham
Spektral Aralık 8~14μm Piksel Aralığı 12μm
Odak modu Ücretsiz odaklanın Kare Hızı Termografi: 25Hz, Görüntüleme: 50Hz
Vurgulamak

256x192 Termal Kamera Modül Çekirdeği

,

LWIR Termal Kamera Modülü Çekirdeği

,

12uM Soğutmasız Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Termografi için 256x192/12μm LWIR Termal Kamera Modülü Çekirdek Soğutmasız
Ürüne Genel Bakış

Soğutmasız termal modül olarak da bilinen TIMO212 soğutmasız IR görüntüleme modülü, radyometrik özelliklidir ve kızılötesi temassız sıcaklık ölçümü işlevine sahiptir. 8 ila 14μm arasında değişen uzun dalga kızılötesi (LWIR) spektrumunu yakalayan olağanüstü derecede küçük bir 256x192/12μm levha seviye paketi (WLP) kızılötesi dedektör içerir.

WLP teknolojisini kullanan TIMO212 kızılötesi kamera modülü, ultra kompakt yapıya ve hafifliğe ulaşırken, uygun fiyata daha fazla hassasiyet ve üstün görüntü kalitesi sunarak müşterilerin kendi özel gereksinimleri için en uygun konfigürasyonu seçmesine olanak tanır.

Önde gelen termal soğutmasız IR dedektörü ve termal sensör modülü tedarikçisi olarak SensorMicro, müşterilere çeşitli olgun ve kararlı kızılötesi termal görüntüleme çözümleri sunar. SensorMicro tarafından geliştirilen termal görüntüleme kamera modülleri, terminal ürünlerine kolay entegrasyon sağlayacak ve müşteri maliyetlerini önemli ölçüde azaltacak şekilde tasarlanmıştır.

Ana Özellikler
  • Üstün SWaP-C Optimizasyonuna Sahip Ultra Minyatür Modül
    • Plaka seviyesinde paketlenmiş dedektör + plaka seviyesi optikler + mikro elektromanyetik valf kapağı
    • Maksimum maliyet verimliliğiyle temel termal görüntüleme işlevselliği sağlayan en küçük kızılötesi termal modül
    • Minyatür cihazlara entegrasyon için ideal olan kompakt boyut, hafiflik ve düşük güç tüketimi
  • Esnek Optik Seçenekler, Doğru Sıcaklık Ölçümü
    • Farklı uygulama ihtiyaçlarını karşılamak için geniş açı ve telefoto dahil olmak üzere birden fazla lens seçeneği mevcuttur
    • ±2°C'ye kadar doğrulukla yüksek hassasiyetli sıcaklık ölçümü; hem bölgesel hem de tam çerçeve sıcaklık izlemeyi destekler
  • Kolay Entegrasyon, Hızlı Geliştirme
    • Çeşitli gömülü platformlarla uyumlu DVP görüntü arayüzünü destekler
    • RoHS 2.0 çevre standartlarıyla uyumlu
Ürün Özellikleri
Modeli TIMO212
Çözünürlük 256×192
Piksel Boyutu 12μm
Spektral Tepki 8-14μm
Odak Modu Ücretsiz Odaklanma
Objektif (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Ağırlık (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4
Boyut (mm, FPC olmadan) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
PIN sayısı 40 PIN
Çıkış Verileri 14bit Ham
Kare Hızı Termografi: 25Hz, Görüntüleme: 50Hz
Sıcaklık Ölçüm Aralığı -20°C~+550°C (-20°C~+150°C | +100°C~550°C)
Sıcaklık Ölçümü Doğruluğu ±2°C / ±%2'den büyük
Çalışma Sıcaklığı -20°C~+60°C
Nem %5~%85
Depolama Sıcaklığı -45°~+85°
Sertifikasyon RoHS 2.0 / Erişim
Endüstriyel Uygulamalar

TIMO212 termal görüntüleme modülü, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT ve daha fazlası dahil olmak üzere birçok alanda yaygın olarak kullanılmaktadır.

256x192 çözünürlük 12μm Pixel Pitch Focus Free LWIR Termal Kamera Modülü 0
Soğutmalı ve Soğutmasız IR Dedektörleri
  • Yüksek hassasiyet ve mükemmel performans
  • Kızılötesi endüstrisinde dünya lideri teknoloji
  • Çeşitli kızılötesi dedektörler mevcuttur - farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörleri
  • Hızlı teslimatı sağlamak için toplu üretim - yıllık milyonlarca dedektöre kadar üretim kapasitesine sahip üç üretim hattı
Sıkça Sorulan Sorular
1. Sahte Renk Nedir?
Sahte renk olarak da adlandırılan sahte renk, nesnelerin termal dağılımını kızılötesi termal görüntüleme sistemi aracılığıyla monitörde gri düzeyde veya sahte renkte görüntülenen görsel resimlere dönüştürür. Bu, nesneler arasındaki sıcaklık dağılımının görselleştirilmesini sağlar. Termal görüntülerin daha kolay analizini kolaylaştırmak için sıcaklık farklılıklarına karşılık gelen sahte renkler kullanılarak temsil edilirler.
2. SensorMicro termal görüntüleme modülü kaç tane sözde renk seçeneği sunabilir?
Modül birden fazla sözde renk paletini destekler: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 ve Red Hot.
