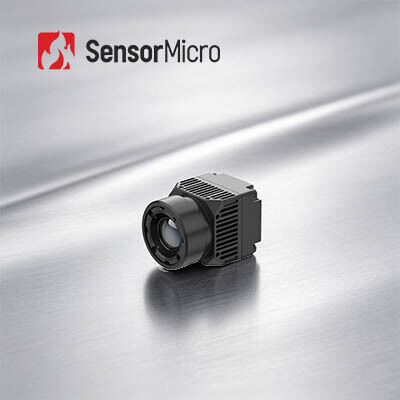

640×512 Çözünürlük 8µm Piksel Aralığı, Tıbbi Termografi için ±0.5°C Hassasiyetli Kızılötesi Kamera Modülü

  • 640×512 Resolution 8μm Pixel Pitch Infrared Camera Core with ±0.5°C Accuracy for Medical Thermography
Menşe yeri Çin
Marka adı SensorMicro
Sertifika RoHS; Reach
Model numarası iHA608W
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 Güç Tüketimi 0,6 W
Spektral Aralık 8~14μm Piksel Aralığı 8μm
Tipik NETD ≤30mK Kare Hızı 25 Hz
Vurgulamak

Tıbbi Termografi Kızılötesi Kamera Çekirdeği

,

384x288 17um Kızılötesi Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
640×512/8μm Tıbbi Termografi için Kızılötesi Kamera Çekirdeği
Ürün Genel Bakışı

Temassız biyolojik sıcaklık testi için güvenilir termal çözümünüz olan iHA608W ile tanışın. ApexCore 640×512/8μm üstün kızılötesi dedektörü ile desteklenen bu ürün, ±0.5°C'ye kadar olağanüstü sıcaklık doğruluğu sunar. Özel olarak tasarlanmış tıbbi görüntüleme algoritmaları, ince sıcaklık değişimlerini hassas bir şekilde belirleyerek canlı, yüksek kaliteli termal görüntüler sağlar ve her seferinde tutarlı, doğru sıcaklık okumaları sunar.

Gelişmiş 8μm küçük piksel yapısı sayesinde, donanım performanstan ödün vermeden kompakt bir boyut elde eder. Tak-çalıştır hızlı entegrasyon için Type-C video arayüzü ve USB2.0 veri bağlantı noktası ile desteklenir. Tıbbi teşhis çalışmaları, halk sağlığı taramaları, hayvancılık sıcaklık izleme ve çok sayıda biyomedikal sıcaklık ölçüm uygulaması için mükemmeldir.

Ana Özellikler
  • Doğru Ölçüm, Akıcı GörüntülemeTemassız biyolojik sıcaklık tespiti için geliştirilmiştir, ±0.5°C yüksek ölçüm doğruluğu sunar. Tıbbi sınıf lens ve özel tıbbi görüntü işleme algoritmaları ile eşleştirilerek daha net termal görüntüleme sağlar.
  • Kolay Entegrasyon İçin Ultra Kompakt ModülModül yapısını küçültmek için 8μm ApexCore küçük piksel kızılötesi dedektörü kullanır. Sadece 21×21×31.5 mm boyutlarında ve ağırlığı 25±2 g ile kontrol altında tutulmuştur, çeşitli kompakt cihazlarla mükemmel uyum sağlar.
  • Verimli Sistem Entegrasyonu ve Azaltılmış Geliştirme KarmaşıklığıDaha hızlı entegrasyon için standart Type-C + USB2.0 arayüzleri. Geliştirme işini basitleştirmek için Windows / Android / Linux SDK'ları sunulur.
Ürün Özellikleri
Model iHA608W
IR Dedektör Göstergeleri
Hassas Malzeme Vox
Çözünürlük 640×512
Piksel Boyutu 8μm
Spektral Tepki 8μm ~14μm
Tipik NETD ≤30mK
Görüntü İşleme
Dijital Kare Hızı 25Hz
Başlangıç Süresi ≤6s
Dijital Video RAW/YUV/TMP
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı Tıbbi Renk/ sözde renk
PC Yazılımı
Yazılım Modül Kontrolü ve Video Görüntüleme
Sıcaklık Ölçümü
Çalışma Sıcaklığı 10°C ~ +50°C
Ölçüm Aralığı 32°C ~ +42°C
Ölçüm Doğruluğu 2 dakika çalıştıktan sonra ±0.5°C (Hedef sıcaklık aralığı 32~42°C ve ortam sıcaklığı 23±3°C olduğunda)
Ölçüm Mesafesi 0.5m ila 5m ve SDK aracılığıyla çeşitli mesafelerde sıcaklık ölçümleri yapılabilir
SDK Windows/Android/Linux için SDK'lar mevcuttur. Video akışı analizi, modül kontrolü, kapsamlı dizi sıcaklık ölçümü, sıcaklık görüntüleme, sıcaklık penceresi ayarı ve birden fazla cihazın entegrasyonunu sağlar
Elektriksel
Standart Harici Arayüz USB(TYPE-C)
İletişim Arayüzü USB
Dijital Video Arayüzü USB2.0
Besleme Gerilimi 5V±0.5
Tipik Güç Tüketimi 0.6W
Optik lens
Odak Uzaklığı 4mm
Lens Tipi Sabit Odak Atermal
F# 1
Görüş Alanı (Y×V) 69.2°×55.4°
Fiziksel Boyutlar
Boyut (mm) 21mm×21mm×31.5mm (4mm Lens ile)
Ağırlık (g) 25g±2 (4mm Lens ile)
Çevresel Uyumluluk
Çalışma Sıcaklığı -10°C ～+50°C
Depolama Sıcaklığı -45°C ～+85°C
Nem 5%~95%, yoğuşmasız
Titreşim 5.35grms, Rastgele Titreşim, 3 eksen
Şok Yarım Sinüs Dalgası, 40g/11ms, Şok Yönü 3 eksen, 6 yön
ESD Temas Deşarjı: 6KV
Hava Deşarjı: 8KV
Sertifikalar
Çevre Koruma ROHS2.0/REACH
Endüstriyel Uygulamalar

iHA608W termal modülünün şu anda ve gelecekte Hastalık Tarama, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.

iHA608W Infrared Camera Core for medical thermography applications
Özelleştirilmiş Hizmetler
  • Ürün Özelleştirme: Sektöre özel gereksinimleri karşılamak için yapılandırmaları ayarlayın ve algoritmaları uyarlayın
  • Yerinde Teknik Destek ve Eğitim: Çekirdek müşterilere uygulamalı sistem kurulumu ve operasyonel eğitim sağlayın
  • Yeni Ürünler ve Pazarlar İçin Ortak İnovasyon: Yenilikçi kızılötesi uygulama çözümleri geliştirmek için müşterilerle işbirliği yapın
Sıkça Sorulan Sorular
1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?

Ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür. Görüntü kalitesi yüksek değilse, 120x90, 256x192, 384x288 gibi düşük çözünürlüklü kızılötesi dedektörleri seçebilirsiniz. Uzak izleme gibi bazı özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024 gibi yüksek çözünürlüklü bir kızılötesi dedektör seçebilirsiniz.

2. Termal görüntüleme için doğru sözde rengi nasıl seçersiniz?

  • Gri beyaz, küçük sıcaklık farkına sahip hedefler için daha uygundur
  • Kırmızı ve mavi, sorun noktalarının bulunması gereken sahneler için daha uygundur
  • Demir kırmızısı, güç endüstrisinin standart renk paletidir
Not: Hangi paleti seçerseniz seçin, termal sıcaklıkta hiçbir değişiklik olmayacaktır.

3. Uygun bir kızılötesi termal kamera lensi nasıl seçilir?

  • Standart lensUygun mesafedeki normal hedefleri karşılayabilir
  • Telefoto lensGöreceli olarak küçük ve uzun mesafeden görüntülenmesi gereken hedefler için uygundur
  • Geniş açılı lensYakın mesafedeki nesnelerin daha fazla ayrıntısını görmek için daha iyidir
  • Makro lensÇip devresi gibi çok küçük bir hedefi yakın mesafeden görmek içindir
