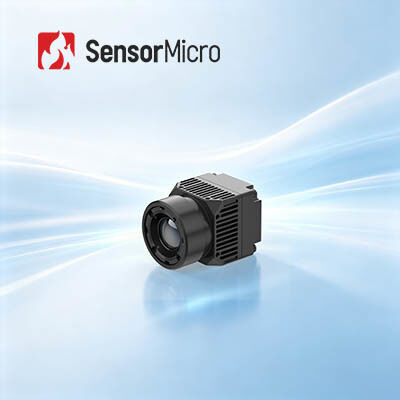

640x512 Çözünürlük 8µm Piksel Aralığı, Medikal Teşhis İçin Tipik NETD 30mk Soğutmasız Kızılötesi Kamera Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | RoHS; Reach |
| Model numarası | iHA608W |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,6 W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 8μm |
| Tipik NETD | ≤30mK | Kare Hızı | 25 Hz |
| Vurgulamak | Soğutmasız Kızılötesi Kamera Modülü,384x288 Soğutmasız Kızılötesi Kamera Modülü,Tipik NETD 50mk Termal Kamera Çekirdeği |
||
Ürün Açıklaması
640x512/8µm Soğutmasız Kızılötesi Kamera Modülü, Tıbbi Teşhis İçin Tipik NETD 30mk
Ürün Genel Bakışı
Model iHA608W, 8µm piksel aralığına sahip ApexCore 640 × 512 soğutmasız kızılötesi dedektörü entegre eder ve temassız biyometrik sıcaklık ölçümü için optimize edilmiştir, ölçüm hassasiyeti ±0.5℃ olarak kontrol edilir. Özel tıbbi görüntü işleme yazılımı, termal görüntüleme çözünürlüğünü optimize etmek, gerçek zamanlı hedef termal dağılımı yeniden oluşturmak ve ölçülen sıcaklık değerlerinin orijinalliğini ve kararlılığını sağlamak için yerleştirilmiştir.
8µm mini piksel düzeni, modül hacmini ve yapısal boyutunu büyük ölçüde azaltır. Sistem entegrasyon döngülerini kısaltmak için Type-C video çıkışı ve USB2.0 veri iletişimi dahil olmak üzere çift arayüzler ayrılmıştır. Uygulanabilir senaryolar, klinik tıbbi teşhis, toplu hastalık taraması, hayvancılık sıcaklık alımı ve biyolojik izleme görevlerini kapsar.
Ana Özellikler
Hassas Ölçüm, Akıcı Görüntüleme
• Temassız biyolojik sıcaklık tespiti için geliştirilmiştir, ±0.5℃ yüksek ölçüm hassasiyetine sahiptir
• Daha keskin termal görüntüleme için tıbbi sınıf lens ve özel tıbbi görüntü işleme algoritmaları ile eşleştirilmiştir
Ultra Kompakt Modül Kolay Entegrasyon İçin
• Modül yapısını küçültmek için 8µm ApexCore küçük piksel kızılötesi dedektörü kullanır
• 21×21×31.5 mm boyutlarında ve 25±2 g ağırlığında olup, çeşitli kompakt cihazlarla mükemmel uyum sağlar
Verimli Sistem Entegrasyonu ve Azaltılmış Geliştirme Karmaşıklığı
• Daha hızlı entegrasyon için standart Type-C + USB2.0 arayüzleri
• Geliştirme işini basitleştirmek için Windows / Android / Linux SDK'ları sunulur
Ürün Özellikleri
| Model | iHA608W |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | Vox |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 8µm |
| Spektral Yanıt | 8µm ~14µm |
| Tipik NETD | ≤30mK |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25Hz |
| Başlangıç Süresi | ≤6s |
| Dijital Video | RAW/YUV/TMP |
| Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE |
| Görüntü Ekranı | Tıbbi Renk/ sözde renk |
| PC Yazılımı | |
| Yazılım | Modül Kontrolü ve Video Görüntüleme |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklığı | 10℃ ~ +50℃ |
| Ölçüm Aralığı | 32℃ ~ +42℃ |
| Ölçüm Hassasiyeti | 2 dakika çalıştıktan sonra ±0.5℃ (Hedef sıcaklık aralığı 32~42℃ ve ortam sıcaklığı 23±3℃ olduğunda) |
| Ölçüm Mesafesi | 0.5m ila 5m ve SDK aracılığıyla çeşitli mesafelerde sıcaklık ölçümleri yapılabilir |
| SDK | Windows/Android/Linux için SDK'lar mevcuttur Video akışı analizi, modül kontrolü, kapsamlı dizi sıcaklık ölçümü, sıcaklık görüntüleme, sıcaklık penceresi ayarı ve birden fazla cihazın entegrasyonunu etkinleştirir |
| Elektriksel | |
| Standart Harici Arayüz | USB(TYPE-C) |
| İletişim Arayüzü | USB |
| Dijital Video Arayüzü | USB2.0 |
| Besleme Gerilimi | 5V±0.5 |
| Tipik Güç Tüketimi | 0.6W |
| Optik lens | |
| Odak Uzaklığı | 4mm |
| Lens Tipi | Sabit Odak Atermal |
| F# | 1 |
| Görüş Alanı (Y×D) | 69.2°×55.4° |
| Fiziksel Boyutlar | |
| Boyut (mm) | 21mm×21mm×31.5mm (4mm Lens ile) |
| Ağırlık (g) | 25g±2 (4mm Lens ile) |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -10℃～+50℃ |
| Depolama Sıcaklığı | -45℃～+85℃ |
| Nem | 5%~95%, yoğuşmasız |
| Titreşim | 5.35grms, Rastgele Titreşim, 3 eksen |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, Şok Yönü 3 eksen, 6 yön |
| ESD | Temas Deşarjı: 6KV Hava Deşarjı: 8KV |
| Sertifikasyon | |
| Çevre Koruma | ROHS2.0/REACH |
Endüstriyel Uygulamalar
iHA608W termal modülünün şu anda ve gelecekte Hastalık Taraması, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.
Ürün Portföyü Avantajları
Çeşitli Ürün Portföyü
Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.
Zengin Ürün Çeşitliliği
Birden fazla dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçeneği kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar.
Üstün Performans
Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - geniş bir çevresel zorluk yelpazesinde performans gösterecek şekilde tasarlanmıştır.
Kolay Entegrasyon
Birden fazla arayüz seçeneği, entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı geliştirmeyi sağlar.
Sıkça Sorulan Sorular
-
NETD nedir?
NETD, "Gürültü Eşdeğer Sıcaklık Farkı" anlamına gelir. Bir termal görüntüleme dedektörünün görüntüdeki çok küçük termal radyasyon farklarını ne kadar iyi ayırt edebildiğinin bir ölçüsüdür. NETD genellikle milKelvin (mK) cinsinden ifade edilir. Genellikle NETD değeri ne kadar düşükse, termal hassasiyet o kadar yüksek demektir. -
SWaP3 nedir?
SWaP3, boyut, ağırlık, güç, performans ve fiyat anlamına gelir. Kızılötesi endüstrisinin teknoloji trendini gösterir. -
DRI nedir?
DRI genellikle bir termal görüntüleme sisteminin tespit, tanıma ve tanımlama mesafesini ifade eder. Termal görüntüleme sisteminin performansını değerlendirmek için kritik bir parametredir.
