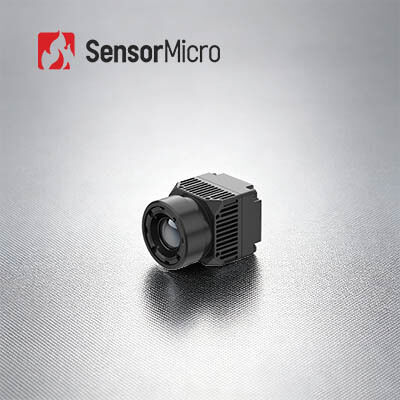

640x512 Çözünürlük 8μm Pixel Pitch LWIR Termal Modülü Tıbbi Görüntüleme Sistemi için Kızılötesi Kamera

iHA608W modelimiz, yüksek doğrulukta (±0.5°C) temassız biyolojik sıcaklık kontrolü için özel olarak üretilmiş ApexCore 640×512 8µm üst düzey kızılötesi sensörünü kullanır. Tıbbi görüntü algoritmaları ile donatılmış olup, keskin termal görüntüler üretebilir, kesin sıcaklık dağılımını gösterebilir ve kararlı sıcaklık verileri sağlayabilir. 8µm'lik küçük piksel, tüm ünitenin daha küçük ve daha düzenli olmasını sağlar. Kolay ve hızlı entegrasyon için Type-C video arayüzü ve USB2.0 iletişim portu ile birlikte gelir. Müşteriler bu modülü tıbbi teşhis, sağlık taraması, hayvan sıcaklığı testi ve ilgili birçok sektörde kullanabilir.

• Hassas Sıcaklık Ölçümü ve Zarif Görüntüleme
• Yüksek hassasiyetle (±0.5°C) temassız biyolojik sıcaklık ölçümü için özel olarak tasarlanmıştır
• Daha keskin termal görüntüleme için tıbbi sınıf lens ve özel tıbbi görüntü işleme algoritmaları ile eşleştirilmiştir
• Minyatür Form Faktörü ve Kolay Montaj
• Ultra kompakt bir gövde yapısı elde etmek için 8µm ApexCore küçük pikselli kızılötesi dedektör üzerine inşa edilmiştir
• 21×21×31.5 mm kompakt boyut ve 25±2 g hafif ağırlık, çok çeşitli minyatür cihazlarla uyumludur
• Hızlı Entegrasyon ve Sorunsuz Geliştirme
• Standart Type-C ve USB2.0 arayüzleri daha hızlı sistem entegrasyonunu destekler
• Windows, Android ve Linux platformları için SDK kaynakları mevcuttur, bu da genel geliştirme engellerini azaltır

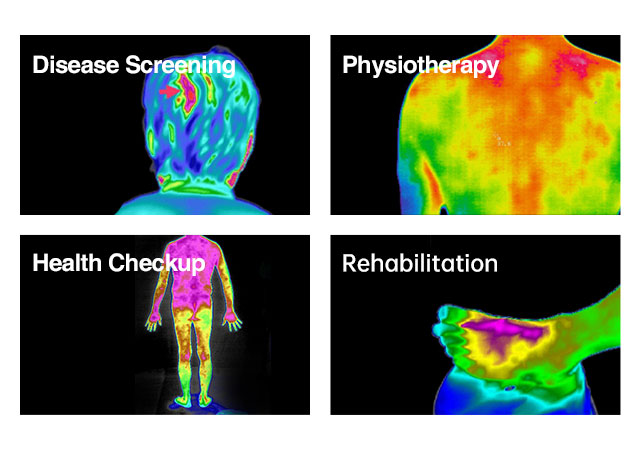

iHA608W termal modülünün şu anda ve gelecekte Hastalık Tarama, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü, Rehabilitasyon vb. alanlarda yaygın olarak kullanılması beklenmektedir.

• Yüksek hassasiyet ve mükemmel performans
• Kızılötesi sektöründe dünya lideri teknoloji
• Çeşitli kızılötesi dedektörler mevcuttur
• Farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörler
• Hızlı teslimatı sağlamak için seri üretim
• Milyonlarca dedektör yıllık üretim kapasitesi ile üç üretim hattı

Metal paketleme, metal tüp kabuk, termoelektrik soğutucu (TEC) ve sütunlu getter kullanır. TEC, kızılötesi dedektörün oda sıcaklığında çalışmasını sağlayan çalışma sıcaklığını stabilize etmede önemli bir rol oynar, böylece termal görüntüleme sensörlerinin ağır sis, yağmur ve kar gibi aşırı ortamlara uyum yeteneğini artırır.

Ancak dezavantajı, maliyetin çok yüksek olmasıdır, bu da tüm soğutmasız ürünlerin üretim maliyetinin %60'ından fazlasını oluşturur ve uzun bir üretim döngüsüne neden olur. Bu tür paketleme yöntemi üst düzey uygulamalar içindir.

Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer. Metal paketlemeye kıyasla, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalacaktır. Seramik paketleme için okuma devresi kendi kendine ayarlanabilen çalışma sıcaklığı fonksiyonuna sahiptir ve TEC stabilizasyonu gerektirmez.

Wafer seviyesi paketleme, wafer seviyesi boyutlu paketleme olarak da bilinir, yarı iletken endüstrisinde gelişmiş paketleme teknolojisinin önemli bir parçası haline gelmiştir. Wafer seviyesi paketleme (WLP), tüm MEMS wafer'ı üzerinde doğrudan yüksek vakum paketlemesini tamamlama, ardından tek bir kızılötesi dedektör yapmak için çizme ve kesme işlemidir. Dicing'den önce IR dedektör wafer'ı üzerinde paketleme ve test prosedürlerinin çoğunu veya tamamını gerçekleştirir. Küçük boyut, hafiflik, taşınabilirlik, el tipi, düşük fiyat ve yüksek üretim verimliliği ihtiyaçlarını karşılayan geliştirilmiş bir çip boyutlu pakettir.
