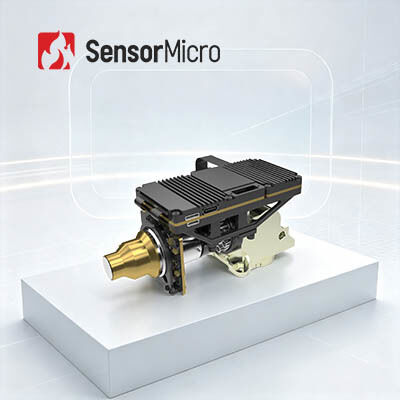

RS046 Kriyosogutucu ile 640x512 Çözünürlüklü ve 15µm Piksel Boyutlu MWIR Kızılötesi Dedektörlü Soğutulmuş Termal Modül

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC615MB
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm IR Dedektörü NETD (23°C) 20mK(F4); 25mK(F5.5)
Spektral Aralık 3,7~4,8μm MW Kare Hızı 50Hz/100Hz
Boyut 120×84×60mm Ağırlık ≤440g
Vurgulamak

Dedektör Soğutmalı Termal Modül 640x512

,

MWIR Soğutmalı Termal Modül 15μM

,

MCT Kızılötesi Kamera Modülleri
Mesaj bırakın
Ürün Açıklaması
640x512 / 15µm MWIR Kızılötesi Dedektörlü Soğutmalı Termal Modül
Ürün Genel Bakışı

GAVIN GC615MB, SensorMicro tarafından geliştirilmiş soğutmalı orta dalga termal görüntüleme modülüdür. Keskin ve net termal görüntüler sunmak için 640x512/15µm MWIR kızılötesi dedektörü RS046 kriyocooler, donanım elektroniği ve gelişmiş görüntü işleme algoritmaları ile entegre eder. Etkin spektral aralık: 3.7µm~4.8µm MW.

RS046 kriyocooler ile yapılandırılan GAVIN GC615MB, 120×84×60mm boyutlarında ve 440g'dan daha hafif kompakt bir tasarıma sahiptir. 10W gibi düşük ve kararlı güç tüketimi ve endüstri standardı CameraLink arayüzü ile kızılötesi kamera ve sistem entegratörleri, eksiksiz kamera çözümleri tasarlayabilir.

Ana Özellikler
  • Ana Akım FPA, Geniş Uyumluluk: DRC, 2D/3D gürültü azaltma ve kenar iyileştirme algoritmaları ile entegre edilmiş ayrıntılı termal görüntüleme için 640×512/15µm orta dalga soğutmalı kızılötesi dedektör ile güçlendirilmiştir
  • Yüksek Güvenilirlik, Üstün Hassasiyet: MWIR soğutmalı termal görüntüleme teknolojisi, üstün termal hassasiyet (NETD ≤ 20mK) ile mükemmel uyarlanabilirlik ve tutarlılık sağlar
  • Kolay Entegrasyon, Esnek Yapılandırma: RAW/YUV görüntü verisi çıkışı ve çoklu sürekli yakınlaştırma optik yapılandırmaları ile CameraLink arayüzünü destekler
Ürün Özellikleri
Model GAVIN GC615MB
Göstergeler
Çözünürlük 640×512
Piksel Boyutu 15µm
Kriyocooler RS046
Spektral Yanıt 3.7µm±0.2µm~4.8µm±0.2µm
IR Dedektör NETD(23℃) 20mK(F4)
25mK(F5.5)
Görüntü İşleme
Kare Hızı 50Hz/100Hz
Karartma Modu Doğrusal/Histogram/Karışık
Dijital Yakınlaştırma 1× ila 8× sürekli dijital yakınlaştırma
Görüntü Yönü Yatay/Dikey/Diyagonal Çevirme
Görüntü Algoritması DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Elektriksel
Standart Harici Arayüz J30JZ25 25PIN
Analog Video PAL/NTSC
Dijital Video Standart: DVP/LVDS/USB2.0@50Hz
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik
Harici Senkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı 24V±4V
Kararlı Güç Tüketimi(23℃) ≤10W
Soğutma Süresi(23℃) ≤8dk
Boyut(mm) 120×84×60
Ağırlık(g) ≤440
Çalışma Sıcaklığı -40℃~+71℃
Titreşim Titreşim: Yüksek hızlı taşıma yoğunluğu; Darbe: Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön, 3 Kez/Yön
Optik Lens
Lens Seçenekleri Sabit odak: 25mm/F2
Sürekli yakınlaştırma: 15~300mm/F4 23~450mm/F4
Endüstriyel Uygulamalar

GAVIN GC615MB termal kızılötesi kamera modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma ve ilgili alanlarda yaygın olarak kullanılmaktadır.

Ürün Yelpazemiz
  • Yüksek hassasiyet ve mükemmel performans
  • Kızılötesi sektöründe dünya lideri teknoloji
  • Çeşitli kızılötesi dedektörler mevcuttur (hem soğutmasız hem de soğutmalı IR dedektörler farklı formatlarda ve piksel boyutlarında)
  • Hızlı teslimatı sağlamak için seri üretim (yıllık üretim kapasitesi milyonlarca dedektöre kadar olan üç üretim hattı)
Sıkça Sorulan Sorular
Kriyocooler ne işe yarar?

Kriyocoolerler, uzun süreli görevler sırasında termal görüntülemeyi sağlamak için sensörleri aşırı düşük sıcaklıklarda tutar. Birçok üst düzey uygulama, optimum görüntü yakalama için sensörlerin bu düşük sıcaklıklarda çalışmasını gerektirir.

Kriyocooler kalitesini ölçmenin ana faktörleri nelerdir?

Uzun pil ömrü ve güvenilir çalışma birincil kalite göstergeleridir. SensorMicro kriyocoolerleri, 24/7 operasyonel gereksinimleri karşılamak için 10.000 saate ulaşan MTTF (Arızalar Arası Ortalama Süre) ile geniş bir çalışma sıcaklığı aralığı ve mükemmel güvenilirlik sunar.

MTTF nedir?

MTTF (Arızalar Arası Ortalama Süre), değiştirilmeden önceki ortalama ömrü göstererek parça güvenilirliğini ölçer. Bu metrik, bileşen kalitesi ve değeri hakkında fikir verir - daha uzun ömürlü parçalar daha fazla değer sağlar.

Termal görüntülemenin uygulamaları nelerdir?

Kızılötesi termal görüntüleme teknolojisi öncelikle sıcaklık ölçümü ve her türlü hava koşulunda görüntüleme işlevlerine hizmet eder. Bu teknolojilere dayalı ürünler, güvenlik ve izleme, endüstriyel denetim, yangın söndürme, kestirimci bakım, ADAS, salgın önleme ve AIoT uygulamalarında yaygın olarak kullanılmaktadır.
