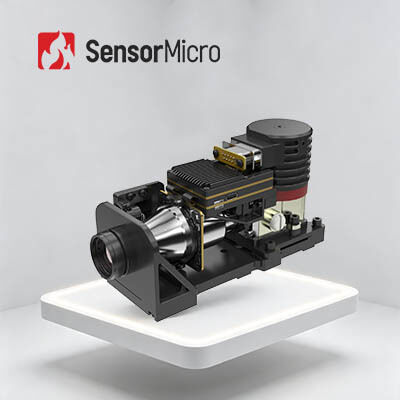

640x512 Çözünürlük 15µm Piksel Boyutu Yüksek Hassasiyetli MWIR Kamera Çekirdeği Soğutmalı Termal Modül

  • 640x512 Resolution 15μm Pixel Size High Sensitivity MWIR Camera Core Cooled Thermal Module
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC615MA
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Boyut 142×58,5×80 mm Ağırlık ≤680g
Çözünürlük 640x512 / 15μm IR Dedektörü NETD(23°C) 16mK(F2); 18mK(F4)
Spektral Aralık 3.7μm±0.2μm ∙4.8μm±0.2μm Kare Hızı 50Hz/100Hz
Vurgulamak

640x512 Soğutulmuş Termal Modül

,

15μm Soğutulmuş Isı Modülü
Mesaj bırakın
Ürün Açıklaması
640x512 / 15µm MCT MWIR Soğutmalı Termal Modül, Çoklu Sensör Yükü İçin
Ürün Genel Bakışı

GAVIN GC615MA, SensorMicro tarafından geliştirilmiş soğutmalı orta dalga termal görüntüleme modülüdür. RS058 düşük sıcaklıkta stirling kriyocooler'a sahip 640x512 / 15µm HgCdTe MWIR IR dedektöründen, donanım elektroniğinden ve keskin ve net termal görüntüler sunmak için yerleşik çeşitli görüntü işleme algoritmalarından oluşur.

Dahili gelişmiş yapay zeka görüntü algoritmaları sunar, mükemmel tutarlılık ve kararlılık ile tam bir özellik yelpazesi sunar. Ürün, çeşitli endüstriyel uygulamaların ihtiyaçlarını tam olarak karşılayan büyük ölçekli, güvenilir tedarik desteği sunar. Tam karanlıkta veya zorlu hava koşullarında bile kamera çekirdeği, hem uzak tehditlerin hem de yakın mesafedeki ayrıntıların net termal görüntülerini ve doğru tespitini sağlar. Güvenlik, gözetim ve izleme senaryoları için ideal olan GAVIN GC615MA kızılötesi kamera çekirdeği, çeşitli ortamlarda güvenilir teknolojik destek sağlar.

Ana Özellikler
  • Ana Akım FPA, Geniş Uyumluluk - Kararlı görüntü kalitesi sağlayan 640×512/15µm MWIR soğutmalı kızılötesi dedektöre dayanarak geliştirilmiştir. Daha net görüntüleme için DRC, 2D/3D gürültü azaltma ve EE (kenar iyileştirme) dahil olmak üzere yeni nesil görüntü algoritmaları entegre edilmiştir.
  • Yüksek Güvenilirlik, Yüksek Hassasiyet - Orta dalga soğutmalı kızılötesi, mükemmel çok yönlülük ve tutarlılık sağlar. NETD'si 16mK kadar düşük olan yüksek termal hassasiyet.
  • Kolay Entegrasyon, Esnek Yapılandırma - Cameralink video arayüzü, RAW/YUV görüntü verisi çıkışlıdır. Birden fazla sürekli yakınlaştırma optik yapılandırması mevcuttur.
Ürün Özellikleri
Model GAVIN GC615MA
Göstergeler
Çözünürlük 640×512
Piksel Boyutu 15µm
Spektral Tepki 3.7µm±0.2µm～4.8µm±0.2µm
IR Dedektör NETD(23℃) 16mK(F2)
18mK(F4)
Görüntü İşleme
Kare Hızı 50Hz/100Hz
Dijital Zoom 1× ila 8× sürekli dijital zoom
Görüntü Yönü Yatay/Dikey/Diyagonal Çevirme
Görüntü Algoritması DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Elektriksel
Analog Video PAL/NTSC
Dijital Video Standart: DVP/LVDS/USB2.0@50Hz
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik
Harici Senkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı 24V±4V
Sabit Güç Tüketimi(23℃) ≤10W
Soğutma Süresi(23℃) ≤8dk
Boyut(mm) 142×58.5×80
Ağırlık(g) ≤680
Çalışma Sıcaklığı -40℃~+71℃
Optik Lens
Lens Seçenekleri Sabit odak: 25mm/F2
Sürekli zoom: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Endüstriyel Uygulamalar

GAVIN GC615MA termal kızılötesi kamera modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma vb. birçok alanda yaygın olarak kullanılmaktadır.

Standardize Hizmet
  • Tam Dokümantasyon: Ürün kılavuzları, kurulum rehberleri ve seçim referansları. Tahmin yürütmeden başlayın.
  • Geliştirme ve Test Yardımı: Numune Entegre Testi, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
  • Gelişmiş Geliştirici Araç Seti: Kapsamlı entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
  • Uzaktan Teknik Destek: 7/24 destek - kritik sorunlar için hızlı yanıt ve zamanında çözüm.
  • Garanti: Optimal performansı geri yüklemek için orijinal parçalar ve sıkı süreç uyumluluğu.
Sıkça Sorulan Sorular
Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutmalı kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır. Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farklarını ayırt edebilir. On kilometreden daha uzak mesafelerdeki nesneleri tespit edebilir, tanımlayabilir ve tanıyabilir. Soğutulmuş dedektörün yapısı çok karmaşıktır, bu da soğutulmamış dedektöre göre nispeten yüksek bir maliyete neden olur.
Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi radyasyonun içinden geçebilen kızılötesi optik sistem aracılığıyla sahnenin kızılötesi radyasyonunu odak düzlemi dizisi kızılötesi dedektörüne odaklayan pasif temassız bir tespit ve tanımlama teknolojisidir. Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
Kriyocooler ne için kullanılır?
Kriyocooler'lar, sensörleri aşırı derecede soğuk tutarak uzun süreli görevlerde termal görüntüler alınmasını sağlayan makinelerdir. Birçok üst düzey uygulamada, görüntüleri yakalayan sensörler aşırı düşük sıcaklıklar gerektirir.
Kriyocooler'ın kalitesini ölçmenin ana faktörleri nelerdir?
Uzun pil ömrü ve güvenilir çalışma, bir kriyocooler'ın kalitesini ölçmenin ana faktörleridir. SensorMicro kriyocooler geniş bir çalışma sıcaklığı aralığına ve mükemmel güvenilirliğe sahiptir. MTTF'si (Arızalar Arası Ortalama Süre) 10.000 saate ulaşmıştır, bu da 7/24 çalışma gereksinimlerini karşılar.
MTTF nedir?
MTTF (Arızalar Arası Ortalama Süre), bir parçanın güvenilirliğini ölçer. Bir parçanın bozulup değiştirilmesi gerekmeden önce ortalama ne kadar süre dayandığını gösterir. Temel düzeyde, satın aldığınız parçaların kalitesi hakkında bilgi verir. Ne kadar uzun süre dayanırlarsa, onlardan o kadar fazla değer elde edersiniz.
