Gaz Sızıntılarını Tespit Etmek İçin 30μM MWIR Soğutmalı Termal Görüntüleme Sensörü 320x256
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İşlev | Gaz Kaçak Tespiti | Kriyo Soğutucu | RS058/RS058I/LS734 |
|---|---|---|---|
| Dedektör Çözünürlüğü | 320x256 | piksel boyutu | 30μm |
| NETD | ≤15mK | Spektral aralık | 3,2±0,1~3,5±0,1μm |
| Vurgulamak | 30uM Soğutmalı Termal Görüntüleme Sensörü,MWIR Termal Görüntüleme Sensörü 320x256 |
||
Ürün Açıklaması
Gaz Sızıntılarını Görüntülemek İçin 320x256 30μM MWIR Soğutmalı Termal Görüntüleme Sensörü
Ürün Açıklaması

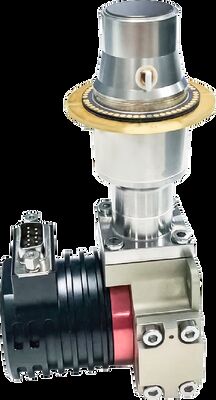

C330M-G soğutmalı kızılötesi dedektör, 3.2 ~ 3.5μm dalga boyuna sahip hedefin kızılötesi radyasyonunu elektrik sinyaline dönüştürme işleviyle VOC gaz sızıntısı tespiti için özel olarak geliştirilmiştir.Harici mekanik arayüzü, optik arayüzü ve elektronik arayüzü yaygın olarak kullanılır ve genişletilebilir.C330M-G, petrokimya tesislerinde ve rafinerilerde atmosferik ortam izleme ve gaz kaçağı tespiti, kirletici deşarj, kimyasal gaz tespiti gibi alanlarda yaygın olarak kullanılabilir.
Ana Özellikler
Optik Gaz Görüntüleme
• Uzun menzilli temassız algılama
• Yüksek verimli, güvenli ve geniş kapsamlı gaz kaçağı tespiti
Yüksek hassasiyet
• Düşük gaz konsantrasyonu ve yavaş gaz akışı uygulamalarında oldukça verimli, yüksek hassasiyetli soğutmalı kızılötesi dedektör
• Etkili kaçak tespiti Alkanlar, Alkenler, Alkoller, Benzenler, Ketonlar ve diğer gazları içerir
Kullanıcıların Gereksinimleri İçin Tasarlandı
• Patlamaya dayanıklı sertifika için 12V güç kaynağı desteği
• Hafif, düşük güç, uzun ömür ve yüksek güvenilirlik için çeşitli kriyo soğutucular mevcuttur
• Özelleştirilebilir spektral aralık: 3μm~5μm MWIR (daha fazla gaz algılama türü için: CO, CO2 vb.)
Ürün Özellikleri
| modeli | C330M-G | ||
| Hassas Malzeme | HgCdTe/MCT | ||
| Çözünürlük | 320×256 | ||
| Piksel Boyutu | 30μm | ||
| Spektral aralık | 3,2μm±0,1μm～3,5μm±0,1μm (Özelleştirilebilir Aralık: 3μm~5μm) | ||
| Çalışma modu | Enstantane fotoğraf;ITR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme | ||
| Şarj Kapasitesi | 36Me-/12Me- | ||
| Dinamik Aralık | ≥80dB | ||
| Çıkış Sayısı | 1 veya 4;6.6MHz/Çıkış Başına Kadar | ||
| Tipik NETD | 10mK (F1.5) | ||
| Etkili Piksel Oranı | ≥99,5 | ||
| Tepki Tekdüze olmama | ≤%8 | ||
| kriyo soğutucu | RS058 | RS058I | LS734 |
| Soğutucu Tipi | Entegre Döner Stirling Soğutucu | Entegre Döner Stirling Soğutucu | Lineer Döner Stirling Soğutucu |
| Kararlı Güç Tüketimi | ≤7W | ≤7W | ≤10W |
| Maks.Güç tüketimi | ≤15W | ≤15W | ≤45W |
| Güç kaynağı | 24V DC | 12V DC | 24V DC |
| Soğutma Süresi | ≤6dk30s | ≤7dk | ≤5dk |
| Boyut (mm) | 142x58.5x71 | 142×58,5×71 | Kompresör Φ46×122 Dewar Φ40×114 |
| Ağırlık | ≤600g | ≤600g | ≤1.2kg |
| Çalışma sıcaklığı | -45°C ~ +71°C | ||
Endüstriyel Uygulamalar
C330M-G gaz kaçağı algılama soğutmalı MWIR termal görüntüleme dedektörü, geliştirme yeteneği güçlü olan müşteriler için kullanılır.Bu soğutmalı termal sensörü entegre ederek, görünmez VOC'ler (uçucu organik bileşikler) tespit edilebilir ve görselleştirilebilir, böylece daha fazla hasar önlenebilir.Bu gazlar şunları içerir: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol, Etanol, Bütanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
Sergiler
SSS
1.Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
2. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.
3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek maliyetle sonuçlanan çok karmaşıktır.
