MWIR Soğutmalı Termal Görüntüleme Sensörü Entegre 320x256 %99,5 Piksel Hızı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xİşlev | Gaz Kaçak Tespiti | Kriyo Soğutucu | RS058/RS058I/LS734 |
---|---|---|---|
Dedektör Çözünürlüğü | 320x256 | piksel boyutu | 30μm |
NETD | ≤15mK | Spektral aralık | 3,2±0,1~3,5±0,1μm |
Vurgulamak | Entegre MWIR Termal Görüntüleme Sensörü,320x256 Soğutmalı Termal Görüntüleme Sensörü,%99 |

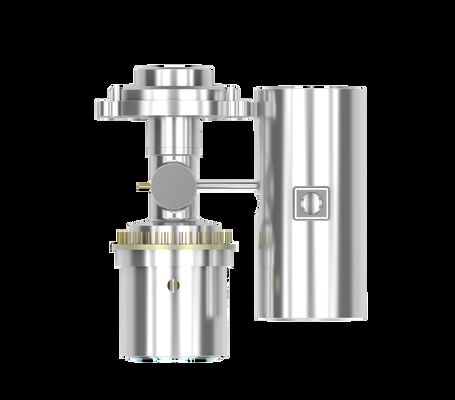

Gaz Sızıntılarını Görüntülemek İçin 320x256 30μM MWIR Soğutmalı Termal Görüntüleme Sensörü
C330M-G soğutmalı kızılötesi dedektör, 3.2 ~ 3.5μm dalga boyuna sahip hedefin kızılötesi radyasyonunu elektrik sinyaline dönüştürme işleviyle VOC gaz sızıntısı tespiti için özel olarak geliştirilmiştir.Harici mekanik arayüzü, optik arayüzü ve elektronik arayüzü yaygın olarak kullanılır ve genişletilebilir.C330M-G, petrokimya tesislerinde ve rafinerilerde atmosferik ortam izleme ve gaz kaçağı tespiti, kirletici deşarj, kimyasal gaz tespiti gibi alanlarda yaygın olarak kullanılabilir.
Optik Gaz Görüntüleme
• Uzun menzilli temassız algılama
• Yüksek verimli, güvenli ve geniş kapsamlı gaz kaçağı tespiti
Yüksek hassasiyet
• Düşük gaz konsantrasyonu ve yavaş gaz akışı uygulamalarında oldukça verimli, yüksek hassasiyetli soğutmalı kızılötesi dedektör
• Etkili kaçak tespiti Alkanlar, Alkenler, Alkoller, Benzenler, Ketonlar ve diğer gazları içerir
Kullanıcıların Gereksinimleri İçin Tasarlandı
• Patlamaya dayanıklı sertifika için 12V güç kaynağı desteği
• Hafif, düşük güç, uzun ömür ve yüksek güvenilirlik için çeşitli kriyo soğutucular mevcuttur
• Özelleştirilebilir spektral aralık: 3μm~5μm MWIR (daha fazla gaz algılama türü için: CO, CO2 vb.)
modeli | C330M-G | ||
Hassas Malzeme | HgCdTe/MCT | ||
Çözünürlük | 320×256 | ||
Piksel Boyutu | 30μm | ||
Spektral aralık | 3,2μm±0,1μm~3,5μm±0,1μm (Özelleştirilebilir Aralık: 3μm~5μm) | ||
Çalışma modu | Enstantane fotoğraf;ITR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme | ||
Şarj Kapasitesi | 36Me-/12Me- | ||
Dinamik Aralık | ≥80dB | ||
Çıkış Sayısı | 1 veya 4;6.6MHz/Çıkış Başına Kadar | ||
Tipik NETD | 10mK (F1.5) | ||
Etkili Piksel Oranı | ≥99,5 | ||
Tepki Tekdüze olmama | ≤%8 | ||
kriyo soğutucu | RS058 | RS058I | LS734 |
Soğutucu Tipi | Entegre Döner Stirling Soğutucu | Entegre Döner Stirling Soğutucu | Lineer Döner Stirling Soğutucu |
Kararlı Güç Tüketimi | ≤7W | ≤7W | ≤10W |
Maks.Güç tüketimi | ≤15W | ≤15W | ≤45W |
Güç kaynağı | 24V DC | 12V DC | 24V DC |
Soğutma Süresi | ≤6dk30s | ≤7dk | ≤5dk |
Boyut (mm) | 142x58.5x71 | 142×58,5×71 | Kompresör Φ46×122 Dewar Φ40×114 |
Ağırlık | ≤600g | ≤600g | ≤1.2kg |
Çalışma sıcaklığı | -45°C ~ +71°C |
C330M-G gaz kaçağı algılama soğutmalı MWIR termal görüntüleme dedektörü, geliştirme yeteneği güçlü olan müşteriler için kullanılır.Bu soğutmalı termal sensörü entegre ederek, görünmez VOC'ler (uçucu organik bileşikler) tespit edilebilir ve görselleştirilebilir, böylece daha fazla hasar önlenebilir.Bu gazlar şunları içerir: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol, Etanol, Bütanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
SSS
1. MCT/HgCdTe dedektörü nedir?
HgCdTe olarak da adlandırılan MCT, kadmiyum tellürid (CdTe) ve cıva tellüridin (HgTe) kimyasal bir bileşiği olan ve fotodedektörlerde yaygın bir malzeme olan Cıva-Kadmiyum-Telluridi ifade eder.MCT/ HgCdTe dedektörü, kriyojenik ortamda çalışan ve kızılötesi radyasyonu algılayabilen foto iletken bir dedektördür.Termal sensörlerden daha hassastır.
2. T2SL dedektörü nedir?
T2SL, nanometre boyutunda değişen büyüme periyodik heteroeklemli yapay bir malzeme olan Tip II Superlattice'i ifade eder.Büyük elektron etkili kütle, büyük absorpsiyon katsayısı ve yüksek kuantum verimliliği gibi yüksek tekdüzelik ve üstün optik özelliklere sahiptir.MCT kızılötesi dedektörü ile karşılaştırıldığında, T2SL kızılötesi dedektör, orta ve uzun dalga bandında MCT kızılötesi dedektörüne iyi malzeme homojenliği, düşük maliyet ve benzer performansa sahiptir, ancak çok uzun dalga bandında büyük avantajlara sahiptir.
