Gaz Kaçağı Tespiti için LS734 320x256 MWIR Soğutmalı Termal Görüntüleme Sensörü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xİşlev | Gaz Kaçak Tespiti | Kriyo Soğutucu | RS058/RS058I/LS734 |
---|---|---|---|
Dedektör Çözünürlüğü | 320x256 | piksel boyutu | 30μm |
NETD | ≤15mK | Spektral aralık | 3,2±0,1~3,5±0,1μm |
Vurgulamak | LS734 Termal Görüntüleme Sensörü,LS734 Termal Görüntüleme Sensörü,Gaz Kaçak Tespiti MWIR Görüntüleme Sensörü |
Gaz Sızıntılarını Görüntülemek İçin 320x256 30μM MWIR Soğutmalı Termal Görüntü Sensörü

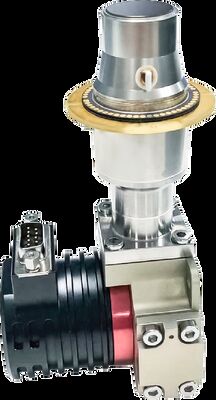

C330M-G soğutmalı kızılötesi dedektör, 3.2~3.5μm dalga boyuna sahip hedefin kızılötesi radyasyonunu elektrik sinyaline dönüştürme işlevi ile VOC'lerin gaz kaçağı tespiti için özel olarak geliştirilmiştir.Harici mekanik arayüzü, optik arayüzü ve elektronik arayüzü yaygın olarak kullanılır ve genişletilebilir.C330M-G, petrokimya tesislerinde ve rafinerilerde atmosferik ortam izleme ve gaz kaçağı tespiti, kirletici deşarjı, kimyasal gaz tespiti için yaygın olarak kullanılabilir.
Optik Gaz Görüntüleme
• Uzun menzilli temassız algılama
• Yüksek verimli, güvenli ve geniş kapsamlı gaz kaçağı tespiti
Yüksek hassasiyet
• Düşük gaz konsantrasyonu ve yavaş gaz akışı uygulamalarında oldukça verimli, yüksek hassasiyetli soğutmalı kızılötesi dedektör
• Etkili sızıntı tespiti, Alkanları, Alkenleri, Alkolleri, Benzenleri, Ketonları ve diğer gazları içerir
Kullanıcıların İhtiyaçları İçin Tasarlandı
• Patlamaya dayanıklı sertifika için 12 V güç kaynağı desteği
• Hafiflik, düşük güç, uzun ömür ve yüksek güvenilirlik için çeşitli kriyo soğutucular mevcuttur
• Özelleştirilebilir spektral aralık: 3μm~5μm MWIR (daha fazla gaz algılama türü için: CO, CO2 vb.)
modeli | C330M-G | ||
Hassas Malzeme | HgCdTe/MCT | ||
Çözünürlük | 320×256 | ||
Piksel Boyutu | 30um | ||
Spektral aralık | 3,2μm±0,1μm~3,5μm±0,1μm (Özelleştirilebilir Aralık: 3μm~5μm) | ||
Çalışma modu | Enstantane fotoğraf;ITR Entegrasyon Modu;Windows Modu;çiçek açmaz | ||
Şarj Kapasitesi | 36Me-/12Me- | ||
Dinamik Aralık | ≥80dB | ||
Çıkış Sayısı | 1 veya 4;Çıkış başına 6,6 MHz'e kadar | ||
Tipik NETD | 10mK (F1.5) | ||
Etkili Piksel Hızı | ≥99,5% | ||
Yanıt Tekdüzeliği | ≤8% | ||
kriyo soğutucu | RS058 | RS058I | LS734 |
Soğutucu Tipi | Entegre Döner Stirling Soğutucu | Entegre Döner Stirling Soğutucu | Lineer Döner Stirling Soğutucu |
Kararlı Güç Tüketimi | ≤7W | ≤7W | ≤10W |
Maks.Güç tüketimi | ≤15W | ≤15W | ≤45W |
Güç kaynağı | 24V DC | 12V DC | 24V DC |
Soğutma Süresi | ≤6dk30s | ≤7dk | ≤5dk |
Boyut (mm) | 142x58,5x71 | 142×58.5×71 | Kompresör Φ46×122 Dewar Φ40×114 |
Ağırlık | ≤600g | ≤600g | ≤1.2kg |
Çalışma sıcaklığı | -45°C ~ +71°C |
C330M-G gaz kaçağı algılama soğutmalı MWIR termal görüntüleme dedektörü, güçlü geliştirme yeteneğine sahip müşteriler için kullanılır.Bu soğutmalı termal sensör entegre edilerek, görünmez VOC'ler (uçucu organik bileşikler) algılanabilir ve görselleştirilebilir, böylece daha fazla hasar önlenebilir.Bu gazlar şunları içerir: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol, Etanol, Butanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
SSS
1. Termal hassasiyet nedir?
NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Hassasiyet, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlikle doğrudan ilgilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvin (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2. Termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
