RS058 Gaz Kaçağı Tespiti Termal Görüntüleme Modülü MWIR Soğutmalı 320x256
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xİşlev | Gaz Kaçak Tespiti | Kriyo Soğutucu | RS058/RS058I |
---|---|---|---|
Dedektör Çözünürlüğü | 320x256 | piksel boyutu | 30μm |
NETD | 10mK (F1.5) | Spektral aralık | 3,2±0,1~3,5±0,1μm |
Vurgulamak | RS058 Termal Görüntüleme Modülü,MWIR Soğutmalı Termal Görüntüleme Modülü,Optik Gaz Görüntüleme 320x256 |

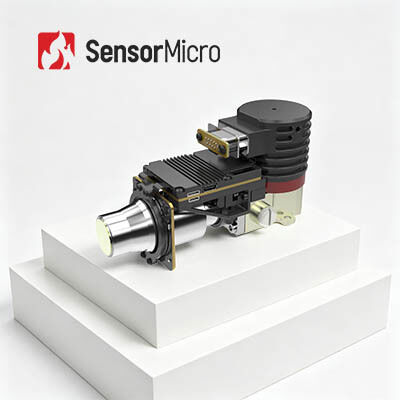

Gaz Sızıntılarını Görüntülemek İçin 320x256 30μM MWIR Soğutmalı Optik Gaz Görüntüleme Termal Modülü
EYAS330G soğutmalı AD modülü, C330M-G soğutmalı kızılötesi dedektör temelinde geliştirilmiş ve yüksek performanslı sinyal işleme devresi ile donatılmıştır.Hızlı optik gaz görüntüleme sistemi entegrasyonuna başlamakta zorluk çeken müşteriler için hızlandırıcıdır.Kızılötesi teknolojisi kullanılarak, petrokimya işletmelerinin üretim, nakliye ve işlenmesinde güvenliği sağlamak için görünmez uçucu organik bileşik (VOC) sızıntıları hızlı ve etkili bir şekilde tespit edilebilir.
Geliştirme Döngüsünü Kısalt
• Analog sinyalin dijital sinyale dönüştürülmesini gerçekleştirmek için yüksek performanslı sinyal işleme devrelerini benimseyin
• Patlamaya dayanıklı sertifika için 12V güç kaynağı desteği
Kolay ve Hızlı Entegrasyon
• Cameralink arayüzü çıkışı 16 bit RAW verisi, seri port kontrolü
• Dedektör ile tutarlı boyuta sahip entegre yapı
modeli | EYAS330G | EYAS330G2 |
Verim | ||
Çözünürlük | 320×256 | |
Piksel Boyutu | 30μm | |
kriyo soğutucu | RS058 | RS058I |
Spektral aralık | 3.2μm±0.1μm~3.5μm±0.1μm | |
Soğutma Süresi (25℃) | ≤6dk30s | ≤7dk |
Tipik NETD | 10mK (F1.5) | |
Çalışma modu | ||
Kare hızı | 1~200Hz (Ayarlanabilir) | |
Çalışma modu | Enstantane fotoğraf;ITR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme | |
Elektriksel Özellikler | ||
Standart Harici Arayüz | QSH 60pin | |
Dijital video | Cameralink Çıkışı: 16bit Ham Veri | |
Harici Senkronizasyon | CC1: INT Çerçeve Harici Senkronizasyon CC2: MC Harici Senkronizasyon |
|
İletişim | Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-, 9600bps | |
Güç kaynağı | Kanal 1 Görüntüleme Paneli: 5V Kanal 1 Cryocooler: 24V |
Kanal 1 Görüntüleme Paneli: 5V Kanal 1 Cryocooler: 12V |
Kararlı Güç Tüketimi | 7W | |
Boyut (mm) | 142×58,5×71 | |
Ağırlık | ≤680g | |
Çalışma sıcaklığı | -40°C~+60°C |
EYAS330G soğutmalı AD modülü, görünmez VOC'leri (uçucu organik bileşikler) görselleştirmek ve aşağıdakiler gibi gaz sızıntılarını tespit etmek için kullanılır: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol, Etanol, Bütanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
1.Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerji kullanan bir yöntemdir.Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımı ile görünür kızılötesi termal görüntüye dönüştürür.Farklı nesneler ve hatta aynı nesnenin farklı parçaları farklı radyasyon kabiliyetine ve kızılötesi yansıma gücüne sahiptir.
2. Kızılötesi görüntüleme ne için kullanılabilir?
-Gece görüşü
-Arama ve kurtarma
-Tahribatsız muayene
-Epidemi önlemi
-Termografi
-Güvenlik ve izleme
-Yangın söndürme
…
3.Termal görüntüleme modülü nedir?
Bir termal görüntüleme modülü genellikle bir kızılötesi dedektör, kızılötesi lens ve gömülü yazılım ve algoritma içeren donanım elektroniğinden oluşur.Bir termal görüntüleme cihazının minimum birimidir.
