Gaz Kaçaklarını Görüntülemek İçin 320x256 MWIR Soğutmalı Optik Gaz Görüntüleme Termal Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İşlev | Gaz Kaçak Tespiti | Kriyo Soğutucu | RS058/RS058I |
|---|---|---|---|
| Dedektör Çözünürlüğü | 320x256 | piksel boyutu | 30μm |
| NETD | 10mK (F1.5) | Spektral aralık | 3,2±0,1~3,5±0,1μm |
| Vurgulamak | Optik Gaz Görüntüleme Termal Modülü,320x256 Optik Gaz Görüntüleme,MWIR Gaz Termal Görüntüleme Modülü |
||
Ürün Açıklaması

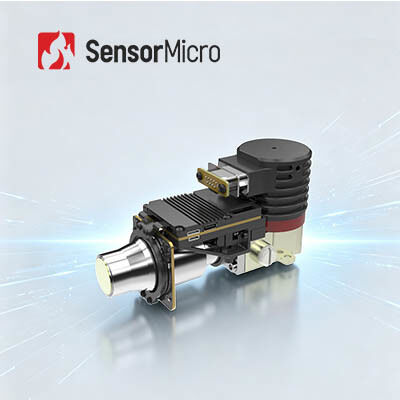

Gaz Sızıntılarını Görüntülemek İçin 320x256 30μM MWIR Soğutmalı Optik Gaz Görüntüleme Termal Modülü
Ürün Açıklaması
EYAS330G soğutmalı AD modülü, C330M-G soğutmalı kızılötesi dedektör temelinde geliştirilmiş ve yüksek performanslı sinyal işleme devresi ile donatılmıştır.Hızlı optik gaz görüntüleme sistemi entegrasyonuna başlamakta zorluk çeken müşteriler için hızlandırıcıdır.Kızılötesi teknolojisi kullanılarak, petrokimya işletmelerinin üretim, nakliye ve işlenmesinde güvenliği sağlamak için görünmez uçucu organik bileşik (VOC) sızıntıları hızlı ve etkili bir şekilde tespit edilebilir.
Ana Özellikler
Geliştirme Döngüsünü Kısalt
• Analog sinyalin dijital sinyale dönüştürülmesini gerçekleştirmek için yüksek performanslı sinyal işleme devrelerini benimseyin
• Patlamaya dayanıklı sertifika için 12V güç kaynağı desteği
Kolay ve Hızlı Entegrasyon
• Cameralink arayüzü çıkışı 16 bit RAW verisi, seri port kontrolü
• Dedektör ile tutarlı boyuta sahip entegre yapı
Ürün Özellikleri
| modeli | EYAS330G | EYAS330G2 |
| Verim | ||
| Çözünürlük | 320×256 | |
| Piksel Boyutu | 30μm | |
| kriyo soğutucu | RS058 | RS058I |
| Spektral aralık | 3.2μm±0.1μm~3.5μm±0.1μm | |
| Soğutma Süresi (25℃) | ≤6dk30s | ≤7dk |
| Tipik NETD | 10mK (F1.5) | |
| Çalışma modu | ||
| Kare hızı | 1~200Hz (Ayarlanabilir) | |
| Çalışma modu | Enstantane fotoğraf;ITR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme | |
| Elektriksel Özellikler | ||
| Standart Harici Arayüz | QSH 60pin | |
| Dijital video | Cameralink Çıkışı: 16bit Ham Veri | |
| Harici Senkronizasyon | CC1: INT Çerçeve Harici Senkronizasyon CC2: MC Harici Senkronizasyon |
|
| İletişim | Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-, 9600bps | |
| Güç kaynağı | Kanal 1 Görüntüleme Paneli: 5V Kanal 1 Cryocooler: 24V |
Kanal 1 Görüntüleme Paneli: 5V Kanal 1 Cryocooler: 12V |
| Kararlı Güç Tüketimi | 7W | |
| Boyut (mm) | 142×58,5×71 | |
| Ağırlık | ≤680g | |
| Çalışma sıcaklığı | -40°C~+60°C | |
Endüstriyel Uygulamalar
EYAS330G soğutmalı AD modülü, görünmez VOC'leri (uçucu organik bileşikler) görselleştirmek ve aşağıdakiler gibi gaz sızıntılarını tespit etmek için kullanılır: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol, Etanol, Bütanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
Ürün Grubumuz
SSS
1.Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez.Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler veren optik-elektrikli bir cihazdır.
2.WLP nedir?
WLP, gofret seviyesi paketini ifade eder.Yüksek vakumlu paketlemeyi doğrudan tüm MEMS gofret üzerinde tamamlama, ardından tek bir kızılötesi sensör yapmak için kazıma ve kesme işlemidir.Metal paket, seramik paket ile birlikte soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.
3. WLP'nin avantajı nedir?
WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimini karşılamak için özel olarak tasarlanmıştır.Hacimsel üretim kabiliyetine sahip Global Sensör Teknolojisi, şimdi gelişmekte olan pazarların daha fazla yeni uygulamasını desteklemek için çeşitli WLP kızılötesi modül çözümleri sunuyor.
4.Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesnelerin görüntülerini formüle etmek veya düşük görüş ortamlarında bile nesnelerin sıcaklık bilgilerini almak için nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir.
5.Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi teknolojisinin pasif temassız tespiti ve tanımlanmasıdır.Kızılötesi radyasyondan geçebilen kızılötesi optik sistem aracılığıyla, sahnenin kızılötesi radyasyonunu odak düzlemi dizi kızılötesi dedektörüne odaklar.Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
6. Cryocooler'ın kalitesini ölçmek için ana faktörler nelerdir?
Uzun pil ömrü ve güvenilir çalışma, bir kriyo soğutucunun kalitesini ölçmek için ana faktörlerdir.GSTiR kriyo soğutucu, geniş bir çalışma sıcaklığı aralığına ve mükemmel güvenilirliğe sahiptir.MTTF'si (Ortalama Arıza Süresi) 10.000 saate ulaştı ve bu, 24*7 önyükleme işlemi gereksinimlerini karşılar.
