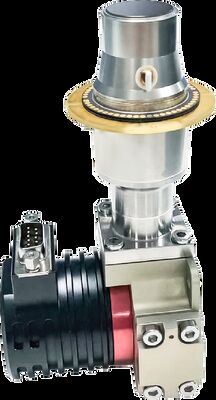

VOCs Gaz Kaçağı Tespiti Soğutmalı MWIR Termal Görüntüleme Dedektörü 320x256 30μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xİşlev | Gaz Kaçağı Tespiti | Kriyo Soğutucu | RS058/RS058I/LS734 |
---|---|---|---|
Dedektör çözünürlüğü | 320x256 | Piksel boyutu | 30um |
NETD | ≤15mK | Spektral aralık | 3,2±0,1~3,5±0,1μm |
Vurgulamak | MWIR Termal Görüntüleme Dedektörü 320x256,MWIR Termal Görüntüleme Dedektörü 30uM,MWIR Optik Gaz Görüntüleme Dedektörü |

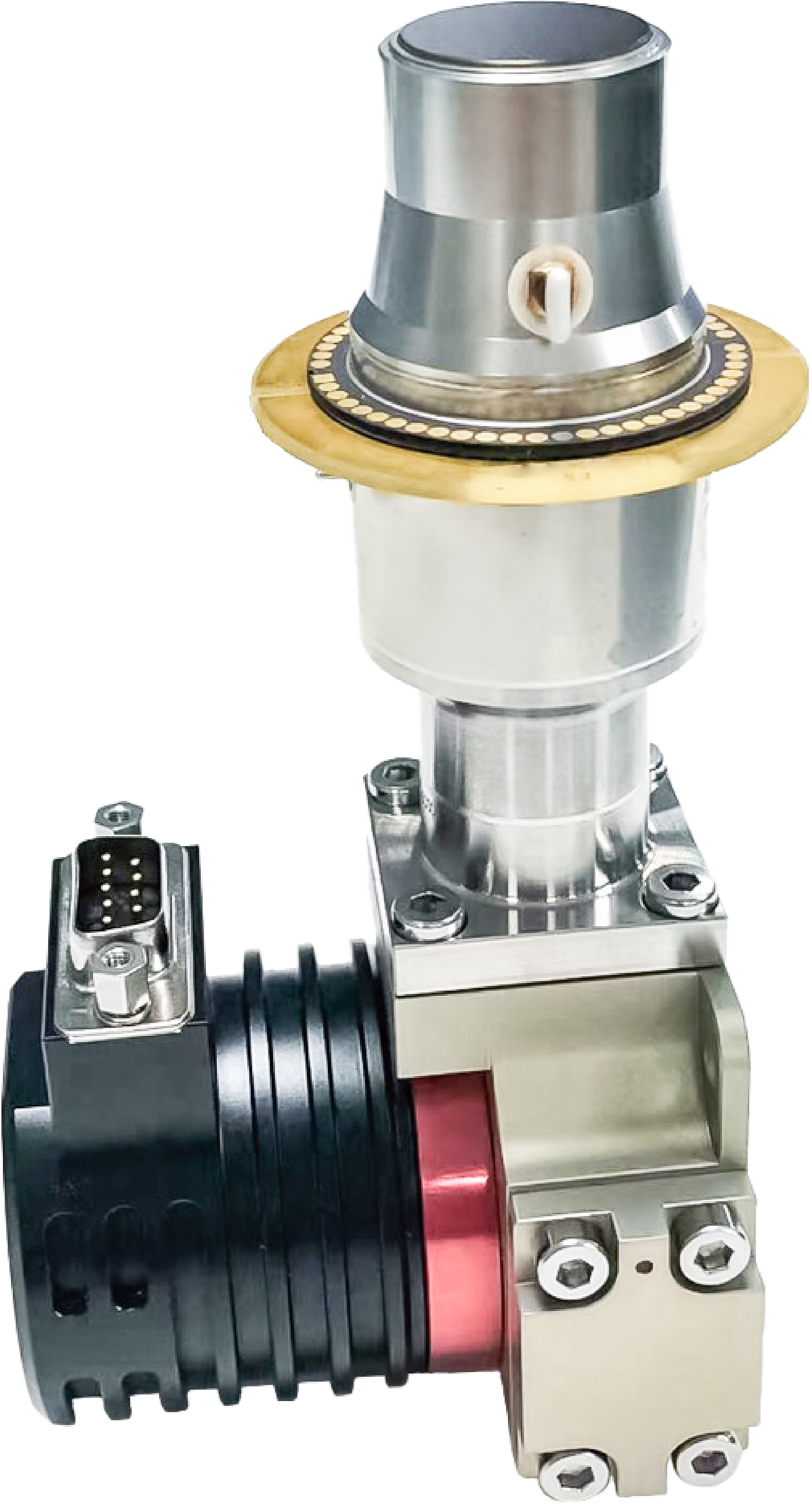

VOCs Gaz Kaçağı Tespiti Soğutmalı MWIR Termal Görüntüleme Dedektörü 320x256 30μM
C330M-G soğutmalı kızılötesi dedektör, 3.2~3.5μm dalga boyuna sahip hedefin kızılötesi radyasyonunu elektrik sinyaline dönüştürme işlevi ile VOC'lerin gaz kaçağı tespiti için özel olarak geliştirilmiştir.Harici mekanik arayüzü, optik arayüzü ve elektronik arayüzü yaygın olarak kullanılır ve genişletilebilir.C330M-G, petrokimya tesislerinde ve rafinerilerde atmosferik ortam izleme ve gaz kaçağı tespiti, kirletici deşarjı, kimyasal gaz tespiti için yaygın olarak kullanılabilir.
Optik Gaz Görüntüleme
• Uzun menzilli temassız algılama
• Yüksek verimli, güvenli ve geniş kapsamlı gaz kaçağı tespiti
Yüksek hassasiyet
• Düşük gaz konsantrasyonu ve yavaş gaz akışı uygulamalarında oldukça verimli, yüksek hassasiyetli soğutmalı kızılötesi dedektör
• Etkili sızıntı tespiti, Alkanları, Alkenleri, Alkolleri, Benzenleri, Ketonları ve diğer gazları içerir
Kullanıcıların İhtiyaçları İçin Tasarlandı
• Patlamaya dayanıklı sertifika için 12 V güç kaynağı desteği
• Hafiflik, düşük güç, uzun ömür ve yüksek güvenilirlik için çeşitli kriyo soğutucular mevcuttur
• Özelleştirilebilir spektral aralık: 3μm~5μm MWIR (daha fazla gaz algılama türü için: CO, CO2 vb.)
Modeli | C330M-G | ||
Hassas Malzeme | HgCdTe/MCT | ||
Çözünürlük | 320×256 | ||
Piksel Boyutu | 30um | ||
Spektral aralık | 3,2μm±0,1μm~3,5μm±0,1μm (Özelleştirilebilir Aralık: 3μm~5μm) | ||
Çalışma modu | Enstantane fotoğraf;ITR Entegrasyon Modu;Windows Modu;çiçek açmaz | ||
Şarj Kapasitesi | 36Me-/12Me- | ||
Dinamik Aralık | ≥80dB | ||
Çıkış Sayısı | 1 veya 4;Çıkış başına 6,6 MHz'e kadar | ||
Tipik NETD | 10mK (F1.5) | ||
Etkili Piksel Hızı | ≥99,5% | ||
Yanıt Tekdüzeliği | ≤8% | ||
kriyo soğutucu | RS058 | RS058I | LS734 |
Soğutucu Tipi | Entegre Döner Stirling Soğutucu | Entegre Döner Stirling Soğutucu | Lineer Döner Stirling Soğutucu |
Kararlı Güç Tüketimi | ≤7W | ≤7W | ≤10W |
Maks.Güç tüketimi | ≤15W | ≤15W | ≤45W |
Güç kaynağı | 24V DC | 12V DC | 24V DC |
Soğutma Süresi | ≤6dk30s | ≤7dk | ≤5dk |
Boyut (mm) | 142x58,5x71 | 142×58.5×71 | Kompresör Φ46×122 Dewar Φ40×114 |
Ağırlık | ≤600g | ≤600g | ≤1.2kg |
Çalışma sıcaklığı | -45°C ~ +71°C |
C330M-G gaz kaçağı algılama soğutmalı MWIR termal görüntüleme dedektörü, güçlü geliştirme yeteneğine sahip müşteriler için kullanılır.Bu soğutmalı termal sensör entegre edilerek, görünmez VOC'ler (uçucu organik bileşikler) algılanabilir ve görselleştirilebilir, böylece daha fazla hasar önlenebilir.Bu gazlar şunları içerir: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol, Etanol, Butanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
1. Optik Gaz Görüntülemenin Avantajları
Zaman kazandıran ve Verimli: büyük ölçekli gerçek zamanlı algılamayı, hızlı sızıntı yerini belirlemeyi destekler, üretimi kesintiye uğratmaya gerek yoktur.
Uzun Menzilli Tespit: Tehlikeli ve karmaşık alanlardan uzak, temassız, tahribatsız test, ek radyasyon kaynağı olmadan
Analizi Kolay: Sezgisel görüntüleme, anında depolama, kullanışlı analiz
Çok Fonksiyonlu Muayene: Mükemmel uzaktan sıcaklık ölçüm fonksiyonu ile çeşitli gazlar tespit edilebilir
2. Optik Gaz Görüntülemenin Çalışma Prensibi
Optik gaz görüntüleme, görünmez endüstriyel gazları görebilen bir tür kızılötesi teknolojidir.
Kızılötesi radyasyonu belirli dalga boylarında emdikten sonra, kızılötesi radyasyon farkı gaz ve arka plan arasında neden olacaktır.
Dahili dar bant filtreli gaz kaçağı tespiti kızılötesi dedektörü, yalnızca gaz kızılötesi absorpsiyon zirvesinin yakınındaki kızılötesi bandı alır ve gazı, gaz ile arka plan arasındaki radyasyon farkı yoluyla görünür kızılötesi görüntülere dönüştürebilir.
