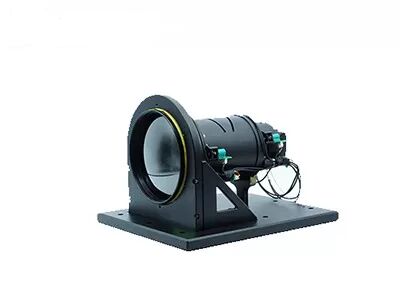

Güvenlik İzleme İçin Büyük Dizi Soğutmasız Termal Kamera Çekirdeği 1280x1024 12μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boy | 20x20x10.4mm |
Vurgulamak | Soğutmasız Termal Kamera Çekirdeği 12uM,1280x1024 Güvenlik Termal Kamera Çekirdeği |
Güvenlik ve İzleme için Büyük Dizi 1280x1024 / 12μm Soğutmasız FPA Termal Görüntüleme Kamera Çekirdeği
PLUG1212 soğutmasız termal kamera çekirdeği, 1280x1024 piksele kadar termal görüntüler sunar ve size en küçük ayrıntıları gösterir.Azaltılmış 12µm piksel boyutu, daha iyi uzamsal çözünürlük sunar ve aynı menzil görevini gerçekleştirmek için daha kısa optik lens odağıyla eşleşir.
PLUG1212 kızılötesi termal çekirdek çok çeşitli alanlarda uygulanmaktadır ve görsel bilgi çözümleri gündüz, gece, düşük görüş mesafesi ve tüm hava koşullarını kapsamaktadır.
Global Sensor Technology, termal dedektör sensörü ve termal görüntü sensörü modülünün tasarımı, üretimi, satışı ve pazarlamasında uzmanlaşmıştır.Müşterilerimize ikincil geliştirme süresini kısaltan ve müşteriler için maliyeti büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
- NETD<30mk, Yüksek Hassasiyet
- İstikrarlı Performans
- Net Görüntü Kalitesi ve Ayrıntılar
- Kolay Entegrasyon ve Eklenti
- Güçlü Çevre Uyumluluğu
modeli | FİŞ1212 |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 1280x1024 |
Piksel aralığı | 12um |
Spektral aralık | 8~14μm |
NETD | <30 milyon |
Görüntü işleme | |
Kare hızı | 25Hz |
Başlama zamanı | <25s |
Analog Video | / |
Dijital video | HDMI/RAW/YUV/BT1120 |
Uzantı Bileşeni | USB/Camerlink |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektrik Şartnamesi | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 5±0.5V |
Tipik Güç Tüketimi | <2.0W |
Fiziksel özellikler | |
Boyut (mm) | 56x56x40.2 |
Ağırlık | ≤220g |
Çevresel Adaptasyon | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~%95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35 gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Odak Atermal: 19 mm/25 mm |
PLU1212 kızılötesi görüntüleme modülü, Güvenlik ve İzleme, Dış Mekan, İtfaiye ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma, ADAS, İHA Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi Dedektör Çözünürlüğü Nedir?
Yani, termal görüntülemenin piksel sayısı.Daha yüksek çözünürlük, daha fazla gözlem ve sıcaklık ölçüm noktası anlamına gelir, böylece daha uzun mesafelerde daha küçük hedefler gözlemlenebilir ve ölçülebilir.Genellikle kızılötesi termal görüntülemenin çözünürlüğü 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, vb. aralığındadır. Daha yüksek çözünürlükle dedektörün maliyeti daha fazla olacaktır.
2. Görüş Alanı (FOV)
Kızılötesi termal görüntüleme cihazının optik sistemi tarafından gözlemlenen nesne uzayının iki boyutlu görüş alanını ifade eder.Yatay FOV'u örnek olarak alırsak, dedektör dizisi boyutunun A×B, piksel boyutunun d ve lens odak uzaklığının f olduğunu varsayarsak, yatay FOV açısı θ=2×acrtan (A×d/2f) .
Dedektör dizisi ve piksel boyutu seçildikten sonra, görüş alanı yalnızca optik sistemin odak uzaklığı ile değişir: daha uzun odak uzaklığı ile görüş alanı daha dar olacaktır;daha kısa odak uzaklığı ile görüş alanı daha geniş olacaktır.
