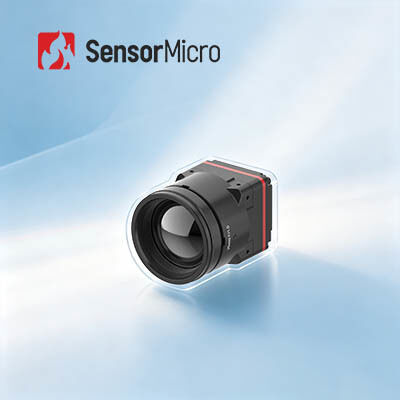

1280x1024 çözünürlüğü ve ultra düşük 1W güç tüketimi için 8μm piksel boyutu ile soğutulmamış termal kamera çekirdeği
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Besleme gerilimi | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W | Dijital Video Arayüzü | MIPI-CSI |
| Vurgulamak | Soğutmasız Termal Kamera Çekirdeği 12um,1280x1024 Güvenlik Termal Kamera Çekirdeği |
||
Ürün Açıklaması
Giyilebilir cihazlar için büyük dizi soğutulmamış termal kamera çekirdeği 1280x1024 8μm
Ürün Genel Görünümü
Sıcak görüntüleme cihazlarınızı, endüstri lideri SWaP (Büyüklük, Ağırlık ve Güç) verimliliği için tasarlanmış çığır açan bir çözüm olan iTL1208 yüksek performanslı kızılötesi kamera çekirdeği ile optimize edin.Megapixel ısı kameralarının geleneksel boyut sınırlamalarını kırmak, iTL1208, ultra kompakt bir 22.6×22.6×34.5mm form faktörüne, hafif bir 35.7±2g ağırlığa ve çok düşük 1W güç tüketimine sahiptir.
Dünyanın ilk 8 μm megapixel termal kamera çekirdeği olarak, net ve ayrıntılı termal görüntüler yakalamak için premium 1280 × 1024 yüksek çözünürlüklü bir dedektör ve gelişmiş görüntü geliştirme algoritmaları entegre eder.
SensorMicro, kızılötesi dedektör, termal modül ve kızılötesi kamera çekirdeğinin tasarımı, üretimi, satışı ve pazarlanmasında uzmanlaşmıştır.Müşterilere ikincil geliştirme süresini kısaltan ve maliyetleri büyük ölçüde düşüren çeşitli kızılötesi ısı görüntüleme çözümleri sunuyoruz.
Ana Özellikleri
- 8 μm Megapixel Çaprazlama:ApexCore 1280 × 1024 / 8 μm süper kızılötesi dedektörü tarafından desteklenen dünyanın ilk 8 μm megapixel termal kamera çekirdeği, ultra kompakt entegrasyonla yüksek çözünürlüğü dengeler.
- SWaP performans lideri:Ölçüleri sadece 22.6×22.6×34.5 mm, ağırlığı 35.7±2g (12 mm lens dahil) ve sadece 1W tüketir, megapixel termal görüntüleme için boyut bariyerini kırar.
- Germaniumsuz Optikler:Çeşitli uygulama gereksinimleri için birden fazla lens seçeneği ile kalkogenit optik.
- Hızlı entegrasyon:Basitleştirilmiş sistem entegrasyonu için RAW ve YUV veri çıkışı ile MIPI CSI görüntü çıkışı arayüzü.
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Detektörleri Göstericileri | Duyarlı malzeme: VOx Çözüm: 1280×1024 Piksel Boyutu: 8μm Spektral Yanıt: 8μm ~ 14μm Tipik NETD: ≤30mK |
| Görüntü İşleme | Dijital kare hızı: 25/30Hz Başlatma süresi: ≤6 saniye Dijital Video: RAW/YUV Görüntü Algoritması: NUC/3DNR/DNS/DRC/EE Resim Ekranı: 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Elektrikli | Standart Dış Arayüz: 34Pin_Connector Arayüz: BP04SD-34-0065-R0 İletişim arayüzü: TTL-232/I2C Dijital Video Arayüzü: MIPI-CSI Güçlendirme Voltajı: 4.5-5.5V Tipik güç tüketimi: 1W |
| Mekanik |
Boyut (düşünce dahil): • 5mm lens: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) • 10mm lens: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) • 12mm lens: 22.6mm × 22.6mm × 34.5mm (lens dış çapı Φ26.6mm) • 17mm lens: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) • 25mm lens: 22.6mm × 22.6mm × 44.2mm (lens dış çapı Φ33mm) • 35mm lens: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) Ağırlık (düşünce dahil): • 5mm Lens: 85.5±4.5g • 10mm Lens: 70.5±3.6g • 12 mm Lens: 35.7±2g • 17mm Lens: 40.7±2.1g • 25mm Lens: 71.0±3.6g • 35mm Lens: 110±5.5g |
| Çevreye Uyumluluk | Çalışma sıcaklığı: -40°C~+70°C Depolama sıcaklığı: -45°C~+85°C Nemlilik: 5% ~ 95%, yoğunlaşmayan Titreme: 5.35 gram, rastgele titreşim, 3 eksen Çarpışma: Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü Sertifikasyon: ROHS2.0/REACH Optik lens: Sabit odaklama Athermal: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangınları, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha fazlasında yaygın olarak kullanılmaktadır.
Hizmet Yöntemimiz
Satış öncesi.
Gereksinim Analizi.
Senaryo Değerlendirmesi
Ürün Seçimi
Özel Çözümler
Deployment
Hızlı teslimat.
Sistem Entegrasyonu ve Testleme
Teknik Eğitim
Uygulama Rehberliği
Satış sonrası.
Uzak teşhis.
Garanti Servisi.
Firmware yükseltmeleri.
Teknik bakım.
Sıkça Sorulan Sorular
Kızılötesi algılayıcı çözünürlüğü nedir?
Yani ısı görüntülemesinin piksel sayısı. Daha yüksek çözünürlük daha fazla gözlem ve sıcaklık ölçüm noktası anlamına gelir.Böylece daha uzak mesafelerde daha küçük hedefler gözlemlenebilir ve ölçülebilir.Genellikle kızılötesi termal görüntüleme çözünürlüğü 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 vb. arasında değişir. Daha yüksek çözünürlükle, dedektörün maliyeti daha fazla olacaktır.
Görme Alanı (FOV)
Yatay FOV'yi örnek alarak, infrared termal görüntü cihazının optik sistemi tarafından gözlemlenen nesne uzayının iki boyutlu görüş alanını ifade eder.Detektör dizisinin boyutu A × B olduğunu varsayarak, piksel boyutu d ve lens odak uzaklığı f, o zaman yatay FOV açısı θ = 2×acrtan (A×d/2f).
Detektör dizisi ve piksel boyutu seçildikten sonra, görüş alanı yalnızca optik sistemin odak uzaklığı ile değişir: daha uzun odak uzaklığı ile görüş alanı daha dar olacaktır;daha kısa odak uzaklığı olan, görüş alanı daha geniş olacak.
