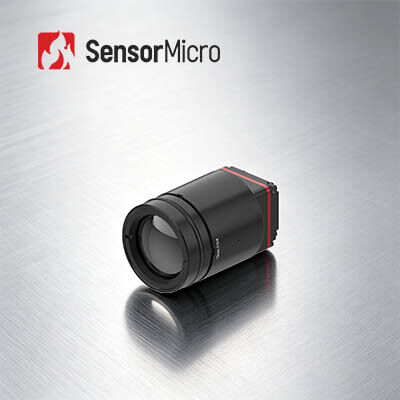

1280×1024 çözünürlük 8μm Piksel Boyutu 30mK NETD Soğutulmamış Termal Görüntüleme Kamera Modülü Yüksek Açıklık

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iTL1208
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024 / 8μm Kamera Lensi Çoklu Mevcut
Görüntü Algoritması NUC/3DNR/DNS/DRC/EE NETD ≤30mK
Spektral Aralık 8~14μm LW Dijital Video Arayüzü MIPI-CSI
Vurgulamak

Kızılötesi Kamera Modülü 640x512

,

İHA Yükleri Kızılötesi Kamera Modülü
Mesaj bırakın
Ürün Açıklaması
1280*1024 / 8µm Soğutmasız Termal Görüntüleme Kamera Modülü Yüksek Çözünürlük
Ürün Genel Bakışı

Düşük SWaP ve yüksek maliyet-performanslı termal bileşenlere odaklanan küresel alıcılar için özel olarak tasarlanmış iTL1208 termal görüntüleme modülümüzü, iTL1208 8µm megapiksel kızılötesi kamera çekirdeğini önermekten memnuniyet duyarız. Bu kompakt modül, standart bir 12 mm lens ile 22,6*22,6*34,5 mm genel boyuta ve 35,7 g net ağırlığa sahiptir, bu da onu denizaşırı ana akım elde taşınabilir ve mobil son ürünler için oldukça uyarlanabilir hale getirir.

Dahili görüntü ayarlama algoritmaları ile desteklenen 30mK NETD ile üstün termal hassasiyet ve keskin 1280*1024 HD termal görüntüler sunar. Tüm standart endüstriyel arayüzler ayrılmıştır: MIPI CSI, çift RAW/YUV veri çıkışı ve seri/I2C kontrol kanalları. Yerel ürün montajınız ve pazar lansmanınız için numune testi, küçük parti deneme siparişleri ve tam sınır ötesi teknik rehberlik desteği veriyoruz.

Ana Özellikler
  • Aşırı Hafif Tasarım
    22,6*22,6*34,5 mm kompakt boyut ve 35,7 g ağırlık (12 mm lens dahil)
    Sınıfındaki en yüksek entegrasyon seviyelerinden biri
  • Yüksek Hassasiyet, Hassas Algılama
    1280*1024 çözünürlüklü 8µm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
    Tipik NETD ≤ 30mK, ince sıcaklık farklarının güvenilir bir şekilde algılanmasını sağlar
  • Basitleştirilmiş Geliştirme, Hızlı Entegrasyon
    Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
    MIPI CSI görüntü çıkış arayüzünü destekler
    Seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü verisi çıkışı
Ürün Özellikleri
Model iTL1208
IR Dedektör Göstergeleri Hassas Malzeme: VOx
Çözünürlük: 1280*1024
Piksel Boyutu: 8µm
Spektral Yanıt: 8µm ~ 14µm
Tipik NETD: ≤30mK
Görüntü İşleme Dijital Kare Hızı: 25/30Hz
Başlangıç Süresi: ≤6s
Dijital Video: RAW/YUV
Görüntü Algoritması: NUC/3DNR/DNS/DRC/EE
Görüntü Ekranı: 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı Modül Kontrolü ve Video Görüntüleme
Elektriksel Standart Harici Arayüz: 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0
İletişim Arayüzü: TTL-232/I2C
Dijital Video Arayüzü: MIPI-CSI
Besleme Gerilimi: 4.5-5.5V
Tipik Güç Tüketimi: 1W
Mekanik Boyut (lens dahil):
• 5 mm lens ile: 22,6 mm*22,6 mm*50 mm (lens dış çapı Φ37 mm)
• 10 mm lens ile: 22,6 mm*22,6 mm*45,3 mm (lens dış çapı Φ33 mm)
• 12 mm lens ile: 22,6 mm*22,6 mm*34,5 mm (lens dış çapı Φ26,6 mm)
• 17 mm lens ile: 22,6 mm*22,6 mm*35,4 mm (lens dış çapı Φ27 mm)
• 25 mm lens ile: 22,6 mm*22,6 mm*44,2 mm (lens dış çapı Φ33 mm)
• 35 mm lens ile: 22,6 mm*22,6 mm*50,9 mm (lens dış çapı Φ43,2 mm)

Ağırlık (lens dahil):
• 85,5±4,5 g (5 mm Lens ile)
• 70,5±3,6 g (10 mm Lens ile)
• 35,7±2 g (12 mm Lens ile)
• 40,7±2,1 g (17 mm Lens ile)
• 71,0±3,6 g (25 mm Lens ile)
• 110±5,5 g (35 mm Lens ile)
Çevresel Uyumluluk Çalışma Sıcaklığı: -40℃~+70℃
Depolama Sıcaklığı: -45℃~+85℃
Nem: %5~%95, yoğuşmasız
Titreşim: 5,35 grms, Rastgele Titreşim, 3 eksenli
Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez
Sertifikasyon: ROHS2.0/REACH
Optik Lens: Sabit Odaklı Atermal: 5/10/12/17/25/35 mm
Endüstriyel Uygulamalar
  • Orman Yangın Söndürme
  • Enerji Bakımı
  • Fotovoltaik Muayene
  • Güvenlik İzleme
  • Giyilebilir Cihazlar
  • Taşınabilir Cihazlar
Ürün Avantajları
  • Çeşitli Ürün Portföyü
    Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.
  • Zengin Ürün Çeşitliliği
    Birden fazla dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçeneği kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar.
  • Üstün Performans
    Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - geniş bir çevresel zorluk yelpazesinde performans göstermek üzere tasarlanmıştır.
  • Kolay Entegrasyon
    Birden fazla arayüz seçeneği entegrasyonu basitleştirir ve birden fazla uygulama alanında hızlı geliştirmeyi mümkün kılar.
Sıkça Sorulan Sorular
DRI Aralığı Nedir?
Bir kızılötesi dedektörün belirli bir hedef görüntüsü üretebileceği mesafeyi ölçmenin bir yoludur ve algılama aralığı, tanıma aralığı, tanımlama aralığı olarak bölünebilir.

D (Algılama): bir nesneyi arka plandan ayırt etme yeteneği
R (Tanıma): nesne sınıfını sınıflandırma yeteneği (hayvan, insan, araç, tekne...)
I (Tanımlama): nesneyi ayrıntılı olarak tanımlama yeteneği (şapkalı bir adam, bir geyik, bir Jeep...)

Johnson kriterlerine göre, DRI mesafesinde hedef ayrıntısının görünür olma olasılığı %50 olduğunda, hedefin minimum çizgi çifti sayısı 1:3:6 (veya 1:4:8) ve karşılık gelen minimum piksel sayısı 2:6:12'dir (veya 2:8:16).

Hedef çapının H, odak uzaklığının f, piksel boyutunun d ve çizgi çifti sayısının n olduğu varsayıldığında, görüş mesafesi L=H*f/(2n*d)'dir
