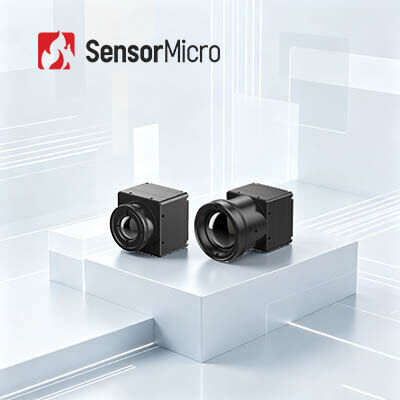

384x288 Çözüm 17μm Piksel Boyutu Endüstriyel Görme için LWIR Soğutulmamış Termal Görüntüleme Kamera Çekirdekleri
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288 / 17μm | Kare Hızı | 25Hz/30Hz/50Hz |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25°C | Spektral Aralık | 8~14μm |
| Boyut | 25,4 mm × 25,4 mm × 16,5 mm | Ağırlık | 16,6±1g |
| Vurgulamak | ADAS LWIR Termal Kamera Modülü,30mK LWIR Termal Kamera Modülü |
||
Ürün Açıklaması
Endüstriyel Görüş için LWIR 384x288 / 17μm Soğutmasız Termal Görüntüleme Kamerası Çekirdeği
Ürün Açıklaması
COIN417G3 kızılötesi kamera çekirdeği, anında, pürüzsüz termal görüntü çıkışı için yükseltilmiş profesyonel görüntü işleme algoritmalarıyla eşleştirilmiş 384 × 288/17μm levha düzeyinde kızılötesi dedektörü entegre eder. Düşük güç tüketimi ve endüstri çapında standart arayüz uyumluluğu ile bu uygun maliyetli termal modül, son derece hassas termal algılama için 30 mK'den daha düşük tipik bir NETD'ye ulaşır. USB2.0, DVP, LVDS ve BT.656 gibi çok yönlü çıkış arayüzlerini destekleyen bu cihaz, seri port kontrol erişimiyle hem RAW hem de YUV görüntü verilerini sunar. Sorunsuz ikincil geliştirme ve hızlı sistem entegrasyonu için tasarlanan bu ürün, endüstriyel görüş, gece güvenlik gözetimi, dış mekan gözlemi, AIoT ve ADAS akıllı sürüş uygulamaları için ürün yinelemesini hızlandırır.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
Yüksek maliyetli, levha düzeyinde paketleme dedektörü kullanılarak geliştirilmiştir. Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir. - Olağanüstü Performans, Üstün Görüntüleme
Tipik NETD≤30mK ile yüksek hassasiyet. Yeni nesil görüntü algoritmaları daha net, daha keskin termal görüntüler sunar. - Esnek Uzatma, Hızlı Entegrasyon
Farklı uygulama senaryolarına uyacak şekilde birden fazla optik lens seçeneği mevcuttur. USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler. RAW/YUV görüntü verilerini seri bağlantı noktası kontrolüyle çıkarır.
Ürün Özellikleri
| Modeli | COIN417G3 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 384×288 |
| Piksel Boyutu | 17μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤30mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | ICC Yazılımı - Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50Pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Çıplak Çekirdek Ağırlığı(g) | 16,6±1 |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85°C |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | Rastgele Titreşim, 5,35grms, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN417G3 termal kamera çekirdeği Endüstriyel Görüş, Güvenlik İzleme, Yangınla Mücadele ve Kurtarma, Dış Mekan, Makine Görüşü, ADAS vb. alanlarda yaygın olarak kullanılmaktadır.
Standartlaştırılmış Hizmet
- Tam Belgeler:Ürün kılavuzları, kurulum kılavuzları ve seçim referansları. Tahmin etmeden başlayın.
- Geliştirme ve Test Yardımı:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulaması artık daha kolay.
- Gelişmiş Geliştirici Araç Seti:Derin entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
- Uzaktan Teknik Destek:7/24 destek: Kritik sorunlara hızlı yanıt ve zamanında çözüm.
- Garanti:Optimum performansı yeniden sağlamak için orijinal parçalar ve sıkı proses uyumu.
SSS
Metal Ambalaj
Metal ambalajda metal boru kabuğu, termoelektrik soğutucu (TEC) ve sütunlu alıcı kullanılır. TEC, kızılötesi dedektörün oda sıcaklığında çalışabilmesi için çalışma sıcaklığının dengelenmesinde önemli bir rol oynar ve böylece termal görüntüleme sensörlerinin yoğun sis, yağmur ve kar gibi zorlu ortamlara uyum sağlama yeteneğini geliştirir.
Ancak dezavantajı, maliyetin çok yüksek olması, tüm soğutulmamış ürün üretiminin toplam maliyetinin %60'ından fazlasını oluşturması ve uzun bir üretim döngüsüne neden olmasıdır. Bu paketleme yöntemi ileri teknoloji uygulamalara yöneliktir.
