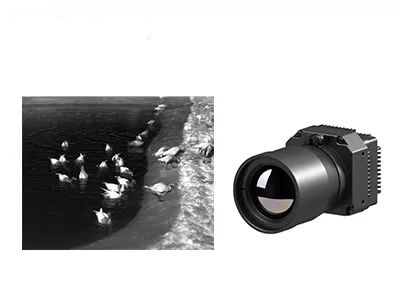

Radyometrik Termal Kamera Modülü Soğutulmamış LWIR 1280x1024 / 12μm
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN1212R |
| Min sipariş miktarı | 1 PARÇA |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024/12μm | NETD | ≤40mK/F1.0/25°C |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Dijital Kare Hızı | 30 Hz |
| Tipik Güç Tüketimi | 1.0W | Besleme Gerilimi | 4.5~5.5V |
| Vurgulamak | VOx Termal Kamera Modülü 12um,LWIR Termal Kamera Modülü 1280x1024,VOx LWIR Kamera Modülü |
||
Ürün Açıklaması

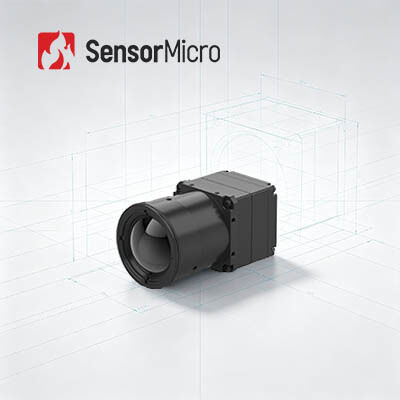

Radyometrik Termal Kamera Modülü Soğutulmamış LWIR 1280x1024 / 12μm
COIN1212R kızılötesi kamera çekirdeği, gelişmiş sinyal işleme devreleri ve sıcaklık ölçüm algoritmaları ile entegre edilmiş 1280*1024/12μm megapixel soğutulmamış kızılötesi dedektöre sahiptir.Geniş çapta kabul edilen seri iletişim protokollerini destekliyor ve çeşitli video çıkış arayüzleri ile birlikte tam bir optik lens seçeneği yelpazesi sunuyor. Sıcaklık farklılıklarını hızlı bir şekilde algılayabilen ve net termal görüntüler ve hassas sıcaklık verileri sağlayabilen,Sıcaklık ölçüm sistemlerinin ikincil gelişimini önemli ölçüde kolaylaştırırBu, akıllı izleme, üst düzey üretim, süreç kontrolü, bilimsel araştırma,ve diğer yüksek kaliteli termal görüntüleme uygulamaları.
Ana Özellikleri
- Yüksek Kararlı Görüntüleme, Kesin Bulma
- Megapixel yüksek çözünürlüklü algılama, daha geniş manzaralar ve daha büyük alanlar üzerinde kızılötesi sıcaklık ölçümünü sağlar
- Küçük sıcaklık değişimlerini izlerken, hedefin daha fazla termal ayrıntısı açıkça ortaya çıkar
- Tam Özellikler ve Etkililik
- En iyi büyük formatlı soğutulmamış kızılötesi dedektörü ile geliştirilmiştir.
- Görüntü kalitesini artırmak için birden fazla gelişmiş görüntü işleme algoritması ile entegre
- ±3°C veya ±3%'e kadar sıcaklık ölçüm doğruluğu, özelleştirilebilir uzantılarla -20°C'den 150°C'ye ve 0'dan 550°C'ye kadar aralıkları destekler
- Çoklu Yapılandırmalar, Hızlı Entegrasyon
- DVP ve BT dahil olmak üzere çeşitli görüntü çıkış modlarını destekler.1120
- Seri port kontrolü ile RAW/YUV görüntü veri çıkışı
Ürün Özellikleri
| Model | COIN1212R |
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 1280*1024 |
| Piksel Boyutu | 12 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤40mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital kare hızı | 30Hz |
| Başlama Zamanı | 6s |
| Analog Video | / |
| Dijital Video | RAW/YUV422/TMP |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) 2 boyutlu gürültü bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 50pin: DF40C-50DP-0.4V ((51), (HRS,Erkek) |
| Genişleme Kurulu | USB3.0 |
| İletişim Arayüzü | TTL-232 |
| Dijital Video Arayüzü | DVP16/BT.1120/MIPI |
| Güçlendirme Voltajı | 4.5~5.5V |
| Tipik Güç Tüketimi | 1.0W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~150°C, 0°C~550°C; Özelliklendirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±2°C / ±2%'den büyük |
| Kısmi sıcaklık ölçümü | Sıcaklık ölçüm alanlarının maksimum, asgari ve ortalama destek çıkışı değerleri |
| SDK | Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Mekanik | |
| Çıplak çekirdek boyutu ((mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Çıplak çekirdek ağırlığı ((g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, rastgele titreşim, 3 eksen. |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | |
| Optik lens | Sabit odak atermik: 14mm/19mm/24mm |
| Koruma seviyesi | IP67 (Ön lens) |
Endüstriyel Uygulamalar
COIN1212R kızılötesi görüntüleme modülü, Güç Elektrik, Makine Görme, Bina Denetimi, Metalürji Petrokimya vb.
Standart Hizmet
- Tam belgelendirme:Ürün kılavuzları, kurulum kılavuzları ve seçim referansları.
- Gelişim ve Test Yardımları:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
- Gelişmiş Geliştirici Aracı:SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.
- Uzaktan Teknik Destek:24/7 destek - kritik sorunlar için hızlı yanıt ve zamanında çözüm.
- Garanti:Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.
Sık Sorulan Sorular
1Keramik ambalaj kızılötesi dedektörü hakkında.
Seramik ambalajlama süreci, olgun bir kızılötesi algılayıcı ambalajlama teknolojisi olan metal ambalajlamaya benzer.Paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azalır.Seramik ambalajlar için, okuma devresinin kendi kendini ayarlayan çalışma sıcaklığı fonksiyonu vardır ve TEC stabilizasyonu gerekmez.
2. Wafer Seviye Ambalajı
Wafer düzeyinde ambalajlama, ayrıca wafer düzeyinde boyut ambalajlama olarak da bilinir, yarı iletken endüstrisinde gelişmiş ambalajlama teknolojisinin önemli bir parçası haline geldi.Wafer seviyesi ambalajlama (WLP), tüm MEMS waferinde doğrudan yüksek vakum ambalajlama işlemini tamamlama işlemidir, daha sonra tek bir kızılötesi dedektörü yapmak için yazıp kesilir.Bu küçük boyutlu ihtiyaçlarını karşılayan iyileştirilmiş bir çip boyutu paketi, hafif, taşınabilir, el taşınabilir, düşük fiyatlı ve yüksek üretim verimliliği.
