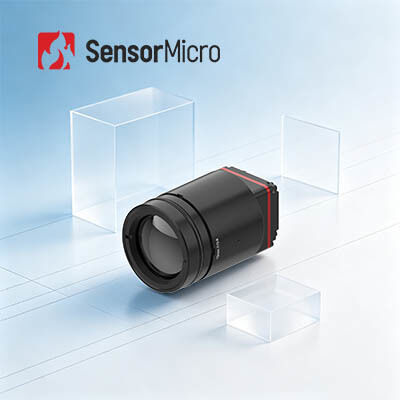

LWIR Soğutulmamış 1280x1024 çözünürlüklü 8μm Piksel Pitch ve ≤30mK NETD ile Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Güç Tüketimi | 1W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 8μm |
| NETD | ≤30mK | Kare Hızı | 25Hz/30Hz |
| Vurgulamak | 25mm Lens Termal Görüntüleme Modülü,Dış Mekan Termal Görüntüleme Modülü 640x512,LWIR Soğutmasız Termal Çekirdek |
||
Ürün Açıklaması
LWIR Soğutmasız 1280x1024/8µm Termal Görüntüleme Modülü
Ürün Genel Bakışı
iTL1208, modern minyatürleştirilmiş optoelektronik terminal ekipmanları için tasarlanmış 8µm megapiksel soğutmasız kızılötesi kamera çekirdeğidir. Endüstri lideri SWaP (Boyut, Ağırlık ve Güç) göstergeleriyle, yalnızca 35,7 gram ağırlığındadır ve eşleştirilmiş 12mm lens ile 22,6*22,6*34,5 milimetre boyutlarındadır. Modül, 1280*1024 çözünürlükte ve 30mK ultra düşük termal hassasiyetle sınıfının lideri yüksek çözünürlüklü termal görüntüleme sunar. Zengin standart çevre birimleri ve isteğe bağlı özelleştirilmiş lenslerle donatılmış olup, hızlı sistem entegrasyonunu ve basit parametre yapılandırmasını destekler. Kamu güvenliği, endüstriyel tespit ve taşınabilir mobil terminal alanlarında yaygın olarak uygulanır, terminal ekipmanlarının iterasyonu ve yükseltilmesi için kararlı ve güvenilir çekirdek kızılötesi görüntüleme desteği sağlar.
Ana Özellikler
- Aşırı Hafif Tasarım - 22,6*22,6*34,5 mm kompakt boyut ve 35,7 gr ağırlık (12mm lens dahil); sınıfındaki en yüksek entegrasyon seviyelerinden biri
- Yüksek Hassasiyet, Hassas Tespit - 8µm ultra küçük piksel boyutu ve 1280*1024 çözünürlük, ince detaylar ve net görüntüler sunar; tipik NETD ≤ 30mK, ince sıcaklık farklarının güvenilir bir şekilde tespit edilmesini sağlar
- Basitleştirilmiş Geliştirme, Hızlı Entegrasyon - Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur; MIPI CSI görüntü çıkış arayüzünü destekler; seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü verisi çıkışı
Ürün Özellikleri
| Model | iTL1208 |
| Kızılötesi Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 1280*1024 |
| Piksel Boyutu | 8µm |
| Spektral Tepki | 8µm ~ 14µm |
| Tipik NETD | ≤30mK |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30Hz |
| Başlangıç Süresi | ≤6s |
| Dijital Video | RAW/YUV |
| Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE |
| Görüntü Ekranı | 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| PC Yazılımı | |
| PC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel | |
| Standart Harici Arayüz | 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/I2C |
| Dijital Video Arayüzü | MIPI-CSI |
| Besleme Gerilimi | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W |
| Mekanik | |
| Boyut (lens dahil) | 5mm lens ile: 22,6mm*22,6mm*50mm (lens dış çapı Φ37mm) 10mm lens ile: 22,6mm*22,6mm*45,3mm (lens dış çapı Φ33mm) 12mm lens ile: 22,6mm*22,6mm*34,5mm (lens dış çapı Φ26,6mm) 17mm lens ile: 22,6mm*22,6mm*35,4mm (lens dış çapı Φ27mm) 25mm lens ile: 22,6mm*22,6mm*44,2mm (lens dış çapı Φ33mm) 35mm lens ile: 22,6mm*22,6mm*50,9mm (lens dış çapı Φ43,2mm) |
| Ağırlık (lens dahil) | 85,5±4,5g (5mm Lens ile) 70,5±3,6g (10mm Lens ile) 35,7±2g (12mm Lens ile) 40,7±2,1g (17mm Lens ile) 71,0±3,6g (25mm Lens ile) 110±5,5g (35mm Lens ile) |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40℃~+70℃ |
| Depolama Sıcaklığı | -45℃~+85℃ |
| Nem | 5%~95%, yoğuşmasız |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | Sabit Odak Atermal: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
Termografi, Güvenlik İzleme, Yükler, Robotlar, Akıllı Donanım, ADAS, Yangınla Mücadele ve Kurtarma
SensorMicro Hakkında
SensorMicro, dünyanın önde gelen kızılötesi dedektör üreticisi ve hizmet sağlayıcısıdır. Dünya çapındaki müşterilerimize yüksek performanslı soğutmasız ve soğutmalı termal görüntüleme dedektörleri sağlıyor ve profesyonel uygulama deneyimimizi paylaşıyoruz. Çeşitli formatlarda ve dalga boylarında gelişmiş kızılötesi dedektörler, kamera çekirdekleri ve modüller sunuyoruz. Netlik, hassasiyet ve verimlilik için tasarlanan ürünlerimiz, çeşitli sistemlere sorunsuz bir şekilde entegre olur ve sektörler genelinde yeni nesil görüntüleme ve algılama uygulamalarını güçlendirir.
Sıkça Sorulan Sorular
Kızılötesi Kamera Nedir?
Kızılötesi termal görüntüleme sistemleri, kızılötesi radyasyonu algılamak ve bunu elektrik sinyallerine dönüştürmek için kızılötesi dedektörler kullanır, bu sinyaller daha sonra yükseltilir ve görüntülenen görüntülere işlenir.
Kızılötesi Kameranın Temel Prensibi
Termal görüntüleme teknolojisi, iki ana işleve sahip pasif, temassız bir tespit ve tanıma teknolojisidir:
- Termografi: temassız sıcaklık ölçümü ve arıza tespiti
- Gece Görüşü: tam karanlıkta hedefleri kolayca tespit etme ve tanımlama
