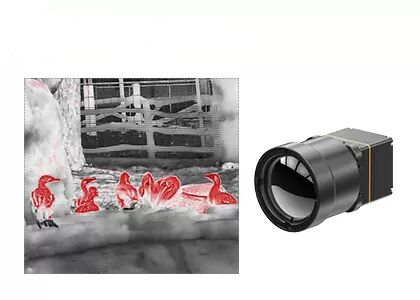

Robotlar İçin 8~14μM Spektral Aralığa Sahip 3 Eksenli LWIR Termal Kamera Çekirdeği
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | TWIN612/R |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,8 W |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | <40mK | Kare oranı | 25Hz/30Hz |
| Vurgulamak | 3 Eksen Termal Kamera Çekirdeği,14uM Spektral Aralıklı Termal Modül,Robotlar Lwir Kamera Çekirdeği |
||
Ürün Açıklaması
Dış Mekanlar için 25mm Lensli LWIR Soğutmasız 640x512 12μm Termal Görüntüleme Modülü
Ürün Açıklaması
TWIN612 termal modülü, SensorMicro tarafından geliştirilen yeni bir üründür. 640×512/12µm seramik paketlenmiş soğutmasız kızılötesi dedektör entegre eder. Tipik NETD＜40mk ile TWIN612 termal modülü daha net, daha keskin ve daha detaylı görüntüler sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, akıcı termal görüntü ve doğru sıcaklık ölçümü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8w kadar düşük güç tüketimi avantajlarına sahiptir. Geliştirilmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonu ile TWIN612 termal modülü daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, metal paketlemeye benzer ve olgun bir kızılötesi dedektör paketleme teknolojisidir. Metal paketlemeye kıyasla, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır. Böylece, TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
Ana Özellikler
- Mini Boyut: 25.4mm×25.4mm×35mm
- Hafif: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- Tipik Güç Tüketimi 0.8W Kadar Düşük
Ürün Özellikleri
| Model | TWIN612/R |
| IR Dedektör Performansı | |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ＜40mK |
| Görüntü İşleme | |
| Kare Hızı | 25Hz/30Hz |
| Başlangıç Süresi | 6s |
| Analog Video | PAL/NTSC |
| Dijital Video | YUV/BT.656/LVDS/USB2.0 |
| Görüntü Ekranı | Toplam 11 (Beyaz Sıcak/Lava/Demir Yay/Su/Sıcak Demir/Tıbbi/Kutup/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
| Görüntü Algoritması | NUC/3D/2D/DRC/EE |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | 50pin_HRS |
| İletişim Arayüzü | RS232/USB2.0 |
| Besleme Gerilimi | 4~5.5V |
| Tipik Güç Tüketimi | 0.8W |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklık Aralığı | -10℃~50℃ |
| Sıcaklık Ölçüm Aralığı | -20℃~150℃, 0℃~550℃ |
| Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±%2'den büyük |
| SDK | Windows/Linux; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
| Fiziksel Özellikler | |
| Boyut (mm) | 25.4×25.4×35 (Lensiz) |
| Ağırlık | 25g (Lensiz) |
| Çevresel Uyarlanabilirlik | |
| Çalışma Sıcaklığı | -40℃～+70℃ |
| Saklama Sıcaklığı | -45℃～+85℃ |
| Nem | %5~%95, yoğuşmasız |
| Titreşim | 5.35grms, 3 Eksen |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
| Optik | |
| Opsiyonel Lens | Sabit Atermal: 13mm |
Endüstriyel Uygulamalar
TWIN612/R termal görüntüleme modülü, Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarında uygulanır
Avantajlarımız
SSS
1. DRI Aralığı
Bir kızılötesi dedektörün belirli bir hedefin görüntüsünü üretebileceği mesafeyi ölçmenin bir yoludur ve tespit aralığı, tanıma aralığı, tanımlama aralığı olarak ayrılabilir.
D (Tespit): bir nesneyi arka plandan ayırt etme yeteneği
R (Tanıma): nesne sınıfını (hayvan, insan, araç, tekne …) sınıflandırma yeteneği
I (Tanımlama): nesneyi detaylı olarak tanımlama yeteneği (şapkalı bir adam, bir geyik, bir Jeep …)
Johnson kriterlerine göre, DRI mesafesinde hedef detayının görünürlük olasılığı %50 olduğunda, hedefin minimum çizgi çifti sayısı 1:3:6 (veya 1:4:8) ve karşılık gelen minimum piksel sayısı 2:6:12 (veya 2:8:16)'dır.
Hedef çapının H, odak uzaklığının f, piksel boyutunun d ve çizgi çifti sayısının n olduğunu varsayarsak, görüş mesafesi L=H×f/(2n×d) olur.
