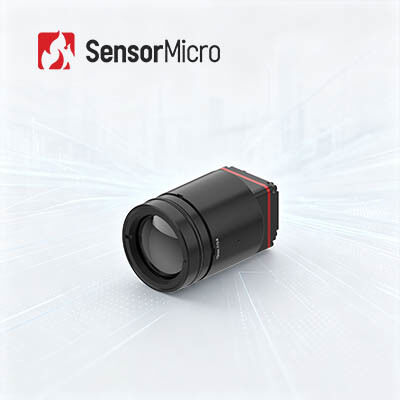

1280x1024 çözünürlüğü 8μm piksel pitch ve 25Hz/30Hz kare hızı ile LWIR Termal Görüntüleme Kamera Çekirdek
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Güç Tüketimi | 1W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 8μm |
| NETD | ≤30mK | Kare Hızı | 25Hz/30Hz |
| Vurgulamak | ADAS Termal Görüntüleme Kamerası Çekirdeği,30Hz Termal Görüntüleme Kamerası Çekirdeği,0.8W Termal Kamera Çekirdeği |
||
Ürün Açıklaması
ADAS için 25Hz/30Hz kare hızı ile LWIR Termal Görüntüleme Kamera Çekirdekleri
Açık hava için 640x512 12 μm kızılötesi dedektörleri ile LWIR Termal Görüntüleme Modülü
Ürün Genel Görünümü
iTL1208 8μm megapixel kızılötesi kamera çekirdeği, aşırı minyatürleşmeyi ve sert senaryolarda istikrarlı performansı dengeler.ve 1W kadar düşük bir güç tüketimiUltra hafif 35.7g ağırlığı ve kompakt kübik yapısı titreşim eğilimli mobil ve el cihazlarında yapısal kurulum arızasını önler.
Yüksek kaliteli 8μm kızılötesi dedektörü, dalgalanma ortam sıcaklıklarında sabit ≤30mK termal algılama hassasiyetini korurken, yerleşik görüntü optimizasyonu algoritmaları sis, gürültü,ve düşük ışıkta görüntü bozukluğuDayanıklı evrensel arayüzleri ve çok lensli uyarlanabilirliği ile, bu kamera çekirdeği dış çevre izleme, yeryüzündeki yüksek sıcaklık endüstriyel test,ve zor saha koşullarında düşük görünürlükte yangın ve felaket kurtarma görevleri.
Geliştirilmiş görüntü algoritmaları ve sıcaklık ölçüm fonksiyonu, iTL1208 termal modülünün ultra net termal görüntüler sunmasını sağlar.
Ana Özellikleri
- Çok Hafif Tasarım- 22.6×22.6×34.5mm'lik kompakt boyut ve 35.7g ağırlığında (12mm lens dahil) sınıfındaki en yüksek entegrasyon düzeylerinden biriyle
- Yüksek duyarlılık, hassas algılama- 1280×1024 çözünürlüğü ile 8μm ultra küçük piksel boyutu, ince ayrıntılar ve tipik NETD ≤ 30mK ile net görüntüler sunarak, ince sıcaklık farklılıklarının güvenilir bir şekilde tespit edilmesi
- Basitleştirilmiş Gelişim, Hızlı Entegrasyon- Çeşitli uygulama gereksinimlerini karşılamak için mevcut birden fazla optik lens seçeneği, MIPI CSI görüntü çıkış arayüzünü, seri port/I2C üzerinden kontrol ile RAW ve YUV görüntü veri çıkışını destekler
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 1280×1024 |
| Piksel Boyutu | 8 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤ 30mK |
| Görüntü İşleme | |
| Dijital kare hızı | 25/30Hz |
| Başlama Zamanı | ≤6s |
| Dijital Video | RAW/YUV |
| Resim Algoritması | NUC/3DNR/DNS/DRC/EE |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| Bilgisayar Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 34Pin_Connector Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/I2C |
| Dijital Video Arayüzü | MIPI-CSI |
| Güçlendirme Voltajı | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W |
| Mekanik | |
| Boyut (düşünce dahil) | 5 mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) 10 mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) 12 mm lensle: 22.6mm×22.6mm×34.5mm (lens dış çapı Φ26.6mm) 17mm lensle: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) 25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) 35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) |
| Ağırlık (dışağı da dahil) | 85.5±4.5g (5mm lensli) 70.5±3.6g (10mm lensle) 35.7±2g (12mm lensle) 40.7±2.1g (17mm lensle) 71.0±3.6g (25mm lensle) 110±5.5g (35mm lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, rastgele titreşim, 3 eksen. |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | Sabit odağa odaklama: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, Orman Yangını, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar ve daha pek çok alanda yaygın olarak kullanılabilir.
Bizim Avantajlarımız
- Yüksek duyarlılık ve dünya çapında kızılötesi endüstrisinde önde gelen teknoloji ile mükemmel performans
- Farklı formatlarda ve piksel boyutlarında hem soğutulmamış hem de soğutulmuş IR dedektörleri de dahil olmak üzere çeşitli kızılötesi dedektörler mevcuttur
- Üç üretim hattı ve yıllık milyonlarca dedektöre kadar üretim kapasitesi ile hızlı teslimatı sağlamak için seri üretim
Sıkça Sorulan Sorular
1. NETD
NETD (Noise Equivalent Temperature Difference), detektör çıkış sinyali-gürültü oranı 1'e eşit olduğunda hedef ile arka plan arasındaki sıcaklık farkıdır.Kızılötesi dedektörlerin hassasiyetini ölçüyor..
Bir kızılötesi dedektörünün NETD'si ne kadar küçükse, daha yüksek termal hassasiyet ve daha iyi görüntü kalitesi sağlar.Hedef ve arka plan arasındaki daha küçük sıcaklık farklılıkları daha yüksek ısı duyarlılığı dedektörleri gerektirir.
2. Çerçeve Hızı
Çizim hızı, kızılötesi modülü tarafından üretilen tam bir görüntünün saniyede kaç kare olduğunu gösterir.ölçüm doğruluğunu ve gözlem etkinliğini korumak için daha yüksek kare hızı olan termal modüller seçilmelidir..
