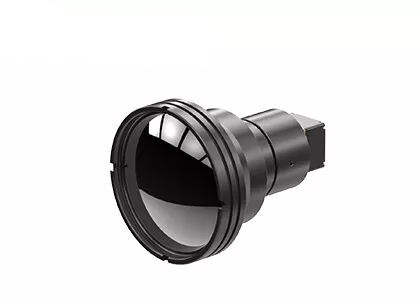

Güvenlik İzleme için Dış Mekan RS232 LWIR Termal Kamera Çekirdeği 640x512
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0,8 W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | <40mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | RS232 Termal Kamera Çekirdeği,Dış Mekan LWIR Termal Kamera Çekirdeği,640x512 Lwir Kamera Çekirdeği |
Dış Mekan İçin 640x512 12μM Kızılötesi Dedektörlü LWIR Termal Görüntüleme Modülü
TWIN612 termal modül, Global Sensor Technology tarafından geliştirilmiş yeni bir üründür.640×512/12µm seramik paket soğutmasız kızılötesi dedektörü entegre eder.Tipik NETD<40mk ile TWIN612 termal modülü daha net, keskin ve ayrıntılı görüntü sunabilir.
-20℃~150℃/0~550℃ sıcaklık ölçüm aralığı, ±2℃ veya ±%2 doğruluk ve 30Hz'e kadar kare hızı ile termal modül, pürüzsüz termal görüntüyü ve doğru sıcaklık ölçümünü garanti eder.
TWIN612 termal modülü, kompakt tasarım, hafif yapı ve 0,8 w kadar düşük güç tüketimi avantajlarına sahiptir.Gelişmiş görüntü algoritmaları ve sıcaklık ölçüm işlevi ile TWIN612 termal modülü, daha kararlı görüntüler ve doğru sıcaklık sunar.
Seramik paketleme işlemi, olgun bir kızılötesi dedektör paketleme teknolojisi olan metal paketlemeye benzer.Metal ambalaj ile karşılaştırıldığında, paketlenmiş dedektörün hacmi ve ağırlığı büyük ölçüde azaltılacaktır.Böylece TWIN612 termal modülü, boyut, ağırlık ve güç tüketimi konusunda katı gereksinimleri olan endüstrilere uygulanabilir.
- Mini Boyut: 25,4 mm×25,4 mm×35 mm
- Hafiflik: 25g
- Tipik NETD<40mk
- Keskin, Net Termal Görüntüleme
- 0,8 W Kadar Düşük Tipik Güç Tüketimi
modeli | TWIN612/R |
Kızılötesi Dedektör Performansı | |
Çözünürlük | 640×512 |
Piksel Boyutu | 12um |
Spektral aralık | 8~14μm |
Tipik NETD | <40mK |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz |
Başlama zamanı | 6s |
Analog Video | PAL/NTSC |
Dijital video | YUV/BT.656/LVDS/USB2.0 |
Görüntü Ekranı | Toplamda 11 (Beyaz Sıcak/Lav/Demir Yay/Aqua/Sıcak Demir/Medikal/Arktik/Gökkuşağı1/Gökkuşağı2/Kırmızı Sıcak/Siyah Sıcak) |
Görüntü Algoritması | NUC/3D/2D/DRC/EE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS |
İletişim arayüzü | RS232/USB2.0 |
Besleme gerilimi | 4~5.5V |
Tipik Güç Tüketimi | 0,8 W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık Ölçüm Aralığı | -20°C~150°C, 0°C~550°C |
Sıcaklık Ölçüm Doğruluğu | ±2℃ veya ±2% daha büyük |
SDK | Windows/Linux;Video Akışı Analizi ve Griden Sıcaklığa Dönüştürme Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 25,4×25,4×35 (Lenssiz) |
Ağırlık | 25g (Lenssiz) |
Çevresel Uyumluluk | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğuşmasız |
Titreşim | 5.35gr, 3 Eksen |
Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 Eksen, 6 Yön |
Optik | |
Opsiyonel Objektif | Sabit Atermal: 13mm |
TWIN612/R termal görüntüleme modülü Termografi, Güvenlik İzleme, İHA Yükleri, Robotlar, Akıllı Donanım, ADAS, İtfaiye ve Kurtarma alanlarına uygulanır.
1. Kızılötesi izoterm nedir?
İzotermler, kızılötesi kameraların kullanımında ve kızılötesi termogramların analizinde önemli bir rol oynar.Gözlemciler, kızılötesi termal görüntüdeki belirli bir sıcaklık aralığının dağılımını sezgisel olarak gözlemleyebilir.
İzoterm grafiğinde aynı sıcaklık değerine sahip noktaları birleştiren doğruya izoterm denir.İzotermler farklı durumları gösterir ve temsil edilen sıcaklık da farklıdır ve bunlar aşağıdaki durumlara ayrılır.
- İzoterm seyrek ise, farklı yerler arasındaki sıcaklık farkı nispeten küçüktür;izoterm yoğunsa, farklı yerlerdeki sıcaklık çok farklı demektir.
- İzoterm düz ise, sıcaklık dağılımını etkileyen çok az faktör vardır;izoterm eğri ise, sıcaklık dağılımını etkileyen birçok faktör olduğu anlamına gelir.
- Doğu-batı eğilimi, sıcaklığın enleme göre değiştiği ve enlem faktörünün ana faktör olduğu anlamına gelir;izoterm kıyı şeridine paralel ise, bu da sıcaklığın denizden uzaklığa göre değiştiği ve denizden uzaklığın ana faktör olduğu anlamına gelir.
