Gelişmiş Netlik ve Hassasiyet HD 1280x1024 Termal Kamera Çekirdeği

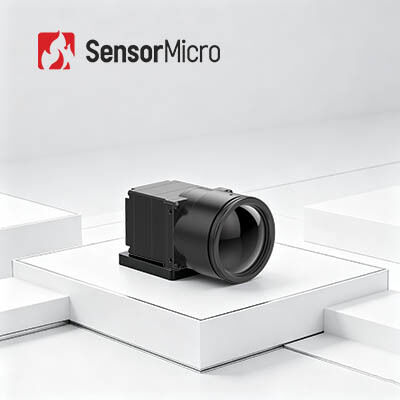

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN1212
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024/12μm Tipik NETD ≤40mK/F1.0/25°C
Spektral Aralık 8~14μm Tipik Güç Tüketimi 1.0W
Besleme gerilimi 4.5~5.5V İletişim Arayüzü TTL-232
Vurgulamak

1280x1024 Kızılötesi Görüntüleme Modülü

,

HD Termal Görüntüleme Kamera Çekirdeği

,

HD 1280x1024 Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Geliştirilmiş Açıklık ve Hassasiyet HD 1280x1024 Termal Kamera çekirdeği
Ürün Genel Görünümü

COIN1212, SensorMicro tarafından geliştirilen COIN serisi soğutulmamış kızılötesi kamera modüllerinden biridir.Profesyonel sinyal işleme devresine ve görüntü işleme platformuna sahip 1280x1024/12μm soğutulmamış kızılötesi dedektöre dayalı, bu ısı görüntüleme modülü yaygın olarak kabul edilen seri iletişim protokollerini destekler ve optik lens seçeneklerinin tam bir yelpazesi ile çeşitli video çıkış arayüzleri sunar.

Sıcak noktaları hızlı bir şekilde tespit edebilen ve net termal görüntüler sağlayabilen ikinci gelişmeyi önemli ölçüde kolaylaştırır.Temel altyapı izleme uygulamaları için tümünde bir ısı görüntüleme entegrasyon çözümü haline getirmek, yüksek kaliteli imalat, akıllı ulaşım, bilimsel araştırma ve diğer gelişmiş ısı görüntüleme uygulamaları.

Ana Özellikleri
  • Yüksek Kararlı Görüntüleme, Kesin Bulma
    1280×1024/12μm megapixel çözünürlük, geniş görüş alanı ve uzun menzilli HD görüntülemeyi sağlar. Yakın menzilli gözlem sırasında ince hedef ayrıntılarını net bir şekilde yakalar.
  • Tam özellikli ve maliyetli
    Endüstri lideri büyük formatlı soğutulmamış kızılötesi dedektörü ile üretilmiş, görüntü netliğini ve görsel kalitesini artırmak için gelişmiş görüntü işleme algoritmaları ile entegre edilmiş.
  • Hızlı Entegrasyon, Hızlı Gelişim
    DVP ve BT dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler.1120Serili port kontrolü ile RAW/YUV görüntü verileri çıkarır.
Ürün Özellikleri
Model COIN1212
IR Detektörleri Göstericileri Duyarlı malzeme: VOx
Çözüm: 1280×1024
Piksel Boyutu: 12μm
Spektral Yanıt: 8μm ~ 14μm
Tipik NETD: ≤40mK/F1.0/25°C
Görüntü İşleme Dijital kare hızı: 30Hz
Başlama süresi: 6 saniye
Dijital Video: RAW/YUV422
Görüntü Algoritması: Eşsizlik Düzeltmesi (NUC), 3B Gürültü Azaltımı (3DNR), 2B Gürültü Baskı (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar Geliştirme (EE)
Resim Ekranı: 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak)
Bilgisayar Yazılımı ICC Yazılımı: Modül Kontrolü ve Video Ekranı
Elektrikli Standart Dış Arayüz: 50pin: DF40C-50DP-0.4V ((51), (HRS,Erkek)
Uzantı kartı: USB3.0
İletişim arayüzü: TTL-232
Dijital Video Arayüzü: DVP16/BT.1120/MIPI
Güçlendirme Voltajı: 4.5~5.5V
Tipik güç tüketimi: 1.0W
Mekanik Çıplak çekirdek boyutu: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Çıplak çekirdek ağırlığı: 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Çevreye Uyumluluk Çalışma sıcaklığı: -40°C~+70°C
Depolama sıcaklığı: -45°C~+85°C
Nemlilik: 5% ~ 95%, yoğunlaşmayan
Titreme: 5.35 gram, rastgele titreşim, 3 eksen
Çarpışma: Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü
Sertifikasyon RoHS2.0/REACH
Optik lens Optik Lens: Sabit Odaklama Athermal: 14mm/19mm/25mm/35mm/50mm/100mm
Koruma seviyesi: IP67 (ön cam)
Endüstriyel Uygulamalar

COIN1212 termal görüntüleme modülü, ana altyapı izleme, yüksek kaliteli üretim, endüstriyel denetim, bilimsel araştırma,ve diğer gelişmiş ısı görüntüleme uygulamaları.

Ürün Dizimiz
  • Yüksek duyarlılık ve dünya çapında kızılötesi endüstrisinde önde gelen teknoloji ile mükemmel performans
  • Farklı formatlarda ve piksel boyutlarında hem soğutulmamış hem de soğutulmuş IR dedektörleri de dahil olmak üzere çeşitli kızılötesi dedektörler mevcuttur
  • Üç üretim hattı ve yıllık milyonlarca dedektöre kadar üretim kapasitesi ile hızlı teslimatı sağlamak için seri üretim
Sıkça Sorulan Sorular
Bir termal modül nasıl çalışır?

Bir termal modül tipik olarak şöyle çalışır:

  1. Kızılötesi algılama:Termal modül, kızılötesi aralığında elektromanyetik radyasyonu algılayan bir kızılötesi dedektör içerir.
  2. Optik:Kızılötesi radyasyon, bir mercek veya bir dizi ayna içerebilecek optik bir sistem aracılığıyla dedektöre odaklanır.
  3. Sinyal güçlendirme:Algılanan sinyal, termal modülün içindeki elektronikler tarafından güçlendirilir ve sayısallaştırılır.
  4. Görüntü İşleme:Dijitalleştirilmiş sinyal, gürültü azaltımı, kontrast arttırma ve renk haritası dahil olmak üzere bir termal görüntü üretmek için işlenir.
  5. Ekran:Termal görüntü, termal modülün içinde veya harici bir cihazda bir ekranda görüntülenir.
