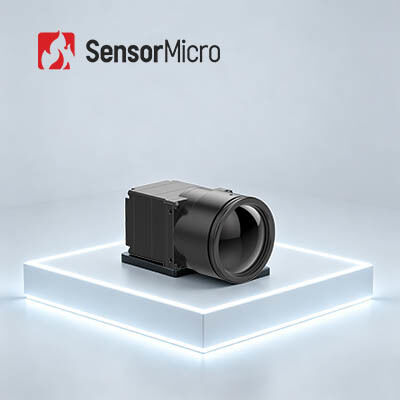

COIN1212 1280x1024 Çözüm 12μm Piksel Boyutu Tüm Hava Koşulları için Soğutulmamış Kızılötesi Modülü

  • COIN1212 1280x1024 Resolution 12µm Pixel Size Uncooled Infrared Module for All Weather Conditions
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN1212
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024/12μm Tipik NETD ≤40mK/F1.0/25°C
Spektral Aralık 8~14μm Dijital Kare Hızı 30 Hz
Besleme gerilimi 4.5~5.5V Tipik Güç Tüketimi 1.0W
Vurgulamak

1280x1024 Soğutmasız Kızılötesi Modül

,

Yüksek Stabilite Soğutmasız Kızılötesi Modül

,

PLUG1212 Termal Kamera Modülü
Mesaj bırakın
Ürün Açıklaması
COIN1212 Yüksek Stabilite 1280x1024/12µm Her Hava Koşulu İçin Soğutmasız Kızılötesi Modül
Ürün Genel Bakışı

COIN1212 kızılötesi kamera çekirdeği, 1280×1024@12µm megapiksel kızılötesi dedektör kullanır. Dahili gelişmiş sinyal işleme ve görüntüleme algoritmaları, ana akım seri protokolleri, çoklu video çıkışlarını ve tam seri lens seçeneklerini destekler. Hızlı sıcak nokta tespiti ve keskin termal görüntüler ikincil geliştirmeyi kolaylaştırır, bu da onu altyapı izleme, üst düzey üretim, akıllı trafik ve araştırma düzeyinde termal görüntüleme projeleri için ideal hale getirir.

Ana Özellikler
  • Yüksek Çözünürlüklü Görüntüleme, Hassas Tespit: 1280×1024/12µm megapiksel çözünürlük, geniş görüş alanı ve uzun menzilli HD görüntüleme sağlar. Yakın mesafeden gözlem sırasında ince hedef ayrıntılarını net bir şekilde yakalar.
  • Tam Özellikli ve Maliyet-Etkin: Sektör lideri büyük formatlı soğutmasız kızılötesi dedektör ile üretilmiştir. Görüntü netliğini ve görsel kaliteyi artırmak için gelişmiş görüntü işleme algoritmaları ile entegre edilmiştir.
  • Hızlı Entegrasyon, Hızlandırılmış Geliştirme: DVP ve BT.1120 dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler. Seri port kontrolü ile RAW/YUV görüntü verileri çıkarır.
Ürün Özellikleri
Model COIN1212
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 1280×1024
Piksel Boyutu 12µm
Spektral Tepki 8µm ~ 14µm
Tipik NETD ≤40mK/F1.0/25℃
Görüntü İşleme
Dijital Kare Hızı 30Hz
Başlangıç Süresi 6s
Analog Video /
Dijital Video RAW/YUV422
Görüntü Algoritması Düzensizlik Düzeltme (NUC)
3D Gürültü Azaltma (3DNR)
2D Gürültü Bastırma (DNS)
Dinamik Aralık Sıkıştırma (DRC)
Kenar Geliştirme (EE)
Görüntü Ekranı 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı
ICC Yazılımı Modül Kontrolü ve Video Görüntüleme
Elektriksel
Standart Harici Arayüz 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek)
Genişletme Kartı USB3.0
İletişim Arayüzü TTL-232
Dijital Video Arayüzü DVP16/BT.1120/MIPI
Besleme Gerilimi 4.5~5.5V
Tipik Güç Tüketimi 1.0W
Mekanik
Çıplak Çekirdek Boyutu(mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Çıplak Çekirdek Ağırlığı(g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Çevresel Uyumluluk
Çalışma Sıcaklığı -40℃~+70℃
Depolama Sıcaklığı -45℃~+85℃
Nem 5%~95%, yoğuşmasız
Titreşim 5.35grms, Rastgele Titreşim, 3 eksen
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön
Sertifikasyon ROHS2.0/REACH
Optik Lens
Optik Lens Sabit Odak Atermal: 14mm/19mm/25mm/35mm/50mm/100mm
Koruma Seviyesi IP67(Ön Lens)
Endüstriyel Uygulamalar

COIN1212 termal görüntüleme modülü, Kritik Altyapı İzleme, Üst Düzey Üretim, Endüstriyel Muayene, Bilimsel Araştırma ve ilgili alanlarda yaygın olarak kullanılmaktadır.

Güçlü Yönlerimiz
  • Çeşitlendirilmiş Ürün Portföyü
  • Derin Teknik Uzmanlık
  • Titiz Güvenilirlik Doğrulaması Kalite Güvencesi Sağlar
  • Kızılötesi Algılama Alanında Yenilik ve Pratik Uygulamaya Odaklanma
  • Profesyonel Teknik Destek ve Ortak Geliştirme Hizmetleri
Sıkça Sorulan Sorular
Kızılötesi dedektör nasıl çalışır?

Kızılötesi dedektörler, kızılötesi aralıktaki elektromanyetik radyasyonu algılayarak çalışır. Tespitin kesin mekanizması, kızılötesi dedektörün türüne göre değişir.

Termal dedektörler, kızılötesi radyasyonu emilmesinden kaynaklanan sıcaklık değişimini ölçerek çalışır. Örneğin, mikrobolometreler, ısıya duyarlı küçük dirençli elemanlardan oluşan bir matris içerir. Kızılötesi radyasyon dedektör tarafından emildiğinde, dirençli elemanın sıcaklığının artmasına neden olur, bu da tespit edilebilen ve bir görüntüye dönüştürülebilen bir elektriksel direnç değişikliği ile sonuçlanır.

Buna karşılık, foton dedektörleri, kızılötesi radyasyondan gelen fotonları elektriksel sinyallere dönüştürerek çalışır. Foton dedektörlerinin iki yaygın türü, fotovoltaik dedektörler ve fotokondüktörlerdir. Fotovoltaik dedektörler, kızılötesi fotonlar emildiğinde bir voltaj üretirken, fotokondüktörler fotonlar emildiğinde iletkenliklerini artırır.

Kızılötesi dedektörler ayrıca, sıcaklık değişimlerinin bir malzemede yük indüklediği piroelektrik gibi veya iki malzeme arasındaki sıcaklık farkının bir voltaj ürettiği termoelektrik etkiler gibi diğer tespit mekanizmalarını da kullanabilir.

Kızılötesi dedektörden gelen çıkış sinyali işlenip bir görüntü olarak görüntülenebilir, bu da tıbbi veya endüstriyel uygulamalarda termal görüntüleme, çevrenin uzaktan algılanması ve güvenlik sistemlerinde termal tarama gibi çeşitli amaçlar için kullanılabilir.
