256x192 12μm Termal Kamera Modülü Termografi için Çekirdek Soğutmasız LWIR
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 256x192 | Güç tüketimi | 70mW |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12μm |
NETD | ≤45mK | Kare hızı | 1~30Hz (Özelleştirilebilir) |
Vurgulamak | 256x192 Termal Kamera Modülü,Termal Kamera Modülü Core Soğutmasız |

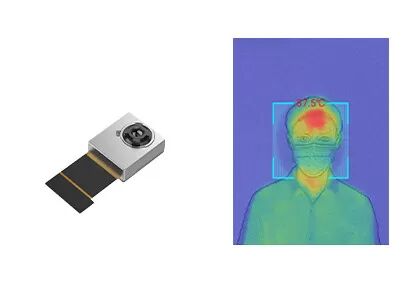

Termografi, AIoT Uygulamaları için Soğutmasız LWIR 256x192 / 12μm Termal Kamera Çekirdeği
Soğutmasız termal modül olarak da bilinen TIMO256 soğutmasız IR görüntüleme modülü, radyometrik özelliklidir ve kızılötesi temassız sıcaklık ölçüm fonksiyonuna sahiptir.8 ila 14μm arasında değişen uzun dalga kızılötesi (LWIR) spektrumunu yakalayan olağanüstü küçük boyutlu 256x192 / 12μm gofret seviye paketi (WLP) kızılötesi dedektörü içerir.
WLP teknolojisi sayesinde TIMO256 IR kamera sensör modülü, süper mikro yapı ve hafiflik sağlarken, daha yüksek hassasiyet ve üstün görüntü kalitesini uygun fiyata sunarak, müşterinin kendi gereksinimlerine göre en uygun tipi seçmesini sağlar.
Lider bir termal soğutmasız IR dedektörü ve termal sensör modülü tedarikçisi olarak Global Sensor Technology (GST), müşterilere çeşitli olgun ve kararlı kızılötesi termal görüntüleme çözümleri sağlamıştır.GST tarafından geliştirilen termal görüntüleme kamera modüllerinin daha fazla terminal ürüne entegre edilmesi daha kolaydır ve müşteriler için maliyeti büyük ölçüde azaltır.
- Tamamen Optimize Edilmiş SWaP-C uygulamaları
- Çeşitli kızılötesi ürünler için uygundur
- Çok çeşitli termal görüntüleme uygulamaları
- Düşük güç tüketimi
modeli | TIMO-256 |
IR Dedektör Performansı | |
Çözünürlük | 256x192 |
Piksel aralığı | 12μm |
Spektral aralık | 8~14μm |
NETD | ≤45mK |
Lens Tipi | WLO |
Odak modu | Sabit Yakınlaştırma |
HFOV | 53°±1° |
Alan derinliği | 10 cm'den Sonsuza |
Kare hızı | 1~30Hz (Özelleştirilebilir) |
Sıcaklık ölçümü | |
Sıcaklık aralığı | -20°C ~ +120°C (Özelleştirilebilir) |
Sıcaklık Doğruluğu | Özelleştirilebilir (Vücut veya Endüstriyel Termografi Gereksinimlerini Karşılayın) |
Arayüz/Kontrol | |
AVDD | 3,6V±0,05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Arayüz | Dijital Arayüz |
Güç tüketimi | 70mW |
Fiziksel özellikler | |
Boyut (mm) | 15x13x6.83 (Spesifikasyonlar Geçerli Olacaktır) |
Çalışma Sıcaklığı | -20°C ~ +60°C |
Depolama sıcaklığı | -40°C ~ +85°C |
TIMO256 termal görüntüleme modülü, Termografi, Akıllı Donanım, Akıllı Bina, Akıllı Ev, AIoT vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi dedektör / termal görüntüleme sensörü nedir?
Kızılötesi dalgalar insan gözüyle görülemez.Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren ve bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler veren optik-elektrikli bir cihazdır.
2. WLP nedir?
WLP, gofret seviyesi paketini ifade eder.Yüksek vakumlu paketlemeyi doğrudan tüm MEMS gofret üzerinde tamamlama, ardından tek bir kızılötesi sensör yapmak için kazıma ve kesme işlemidir.Metal paket, seramik paket ile birlikte soğutmasız kızılötesi dedektörlerin 3 ana paket formatıdır.
3. WLP'nin avantajı nedir?
WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimini karşılamak için özel olarak tasarlanmıştır.Hacimli üretim kapasitesine sahip Global Sensör Teknolojisi, şimdi gelişmekte olan pazarların daha fazla yeni uygulamasını desteklemek için çeşitli WLP kızılötesi modül çözümleri sunuyor.
