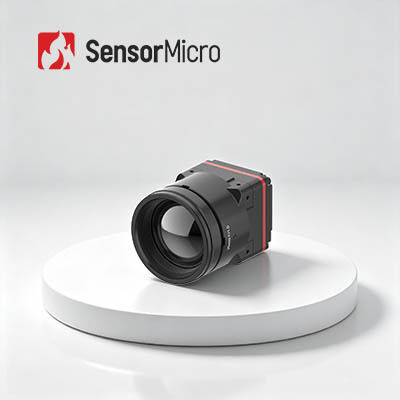

1280x1024/8µm Ultra-Miniyatür Soğutmasız LWIR Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Kare Hızı | 25/30 Hz | Spektral Aralık | 8~14μm |
| Tipik Güç Tüketimi | 1W | Besleme gerilimi | 4.5-5.5V |
| Vurgulamak | 1280x1024 Termal Görüntüleme Modülü,Gözetleme Kamerası Soğutmasız Termal Modül,1280x1024 Soğutmasız Termal Modül |
||
Ürün Açıklaması
1280x1024/8μm Ultra-Miniature Soğutulmamış LWIR Isı Görüntüleme Modülü
Ürün Tanımı
iTL1208, üstün SWaP optimizasyonu ve yeni nesil termal görüntüleme sistemleri için tasarlanmış dünyanın ilk 8 μm megapixel kızılötesi kamera çekirdeğidir.Gelişmiş ApexCore 1280×1024/8μm süper kızılötesi dedektörü ile donatılmış, bu kompakt termal kamera çekirdeği, kompakt cihaz tasarımları için olağanüstü entegrasyon yoğunluğunu sağlayan ultra ince 8μm piksel pitch ile gerçek megapixel yüksek çözünürlüklü termal görüntüler sunar.22 boyutlu minyatürlü.6 × 22.6 × 34.5 mm ve 35.7 ± 2g (12 mm lensle) hafif bir gövde ile iTL1208 kızılötesi kamera modülü, boyutu, ağırlığı ve güç tüketimini en aza indirerek güçlü termal performans elde eder.Sadece 1W düşük güç tüketimi ileBu endüstriyel kızılötesi kamera çekirdeği hızlı,Elde tutulabilen termal cihazlar ve mobil görüntüleme platformları için kesintisiz entegrasyon.
Ana Özellikleri
8 μm Megapixel Çaprazlama
• Dünyanın ilk 8μm megapixel ısı kamerası çekirdeği
• ApexCore 1280×1024/8μm süper kızılötesi dedektörü tarafından desteklenir, ultra kompakt entegrasyonla yüksek çözünürlüğü dengeler.
SWaP Performansının Ön Cephesinde
• Ölçüleri sadece 22.6×22.6×34.5 mm, ağırlığı 35.7±2g (12mm lens dahil) ve tüketimi sadece 1W
• Megapixel ısı görüntüleme için boyut bariyerini kırmak
Germaniumsuz Optik, Hızlı Entegrasyon
• Çeşitli uygulama gereksinimleri için birden fazla lens seçeneği ile germanyumsuz chalcogenide optik.
• MIPI CSI görüntü çıkışı arayüzü, basitleştirilmiş sistem entegrasyonu için RAW ve YUV veri çıkışı ile.
Ürün Özellikleri
| Model | iTL1208 |
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 1280×1024 |
| Piksel Boyutu | 8 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤ 30mK |
| Görüntü İşleme | |
| Dijital kare hızı | 25/30Hz |
| Başlama Zamanı | ≤6s |
| Dijital Video | RAW/YUV |
| Resim Algoritması | NUC/3DNR/DNS/DRC/EE |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| Bilgisayar Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 34Pin_Connector Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/I2C |
| Dijital Video Arayüzü | MIPI-CSI |
| Güçlendirme Voltajı | 4.5-5.5V |
| Tipik Güç Tüketimi | 1W |
| Mekanik | |
| Boyut ((düşünce dahil) | 5 mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) 10 mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) 12 mm lens ile: 22.6mm×22.6mm×34.5mm (lens dış çapıΦ26.6mm) 17mm lensle: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) 25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) 35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) |
| Ağırlık (dışağı da dahil) | 85.5±4.5g (5mm lensli) 70.5±3.6g (10 mm'lik lensle) 35.7±2g (12 mm'lik lensle) 40.7±2.1g (17 mm'lik lensle) 71.0±3.6g (25 mm'lik lensle) 110±5,5 g (35 mm'lik lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, rastgele titreşim, 3 eksen. |
| Etkisi | Yarım Sinüs Dalgası, 40g / 11ms, II etkisi Yönü 3 Eksen, 6 Yönü |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | Sabit odağa odaklama: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 termal görüntüleme modülü, orman yangın söndürme, güç bakımı, fotovoltaik denetim, güvenlik izleme, giyilebilir cihazlar,Taşınabilir cihazlar vb..
Güçlerimiz
Çeşitli Ürün Portföyü
Derin Teknik Uzmanlık
Sıkı güvenilirlik doğrulama kalite güvencesini sağlar
Kızılötesi algılama alanında yenilik ve pratik uygulamaya odaklandı
Profesyonel Teknik Destek ve Ortak Gelişim Hizmetleri
Sık Sorulan Sorular
1Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyonu ve termal enerjiyi kullanan bir yöntemdir.Nesne ile arka plan ortamı arasındaki radyasyon farkına ve nesnenin her bir kısmının radyasyon farkına göre, kızılötesi termal görüntü, sahnenin her bir bölümünün radyasyon dalgalanmasını gösterebilir ve böylece sahnenin özelliklerini gösterebilir.
2Kızılötesi termal görüntülemenin avantajı nedir?
--- Tamamen karanlıkta görme;
--- Kamuflaj altında kimlik;
--- Uzun mesafe tespiti;
--- Sıcaklık dağılımının tespiti;
--- Temperatür ölçümü;
--- Meslek bilinci
3Kızılötesi termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel fonksiyonudur.Güvenlik ve izleme, endüstriyel üretim, bilimsel araştırma, tıbbi tedavi ve diğer geleneksel alanlar.
